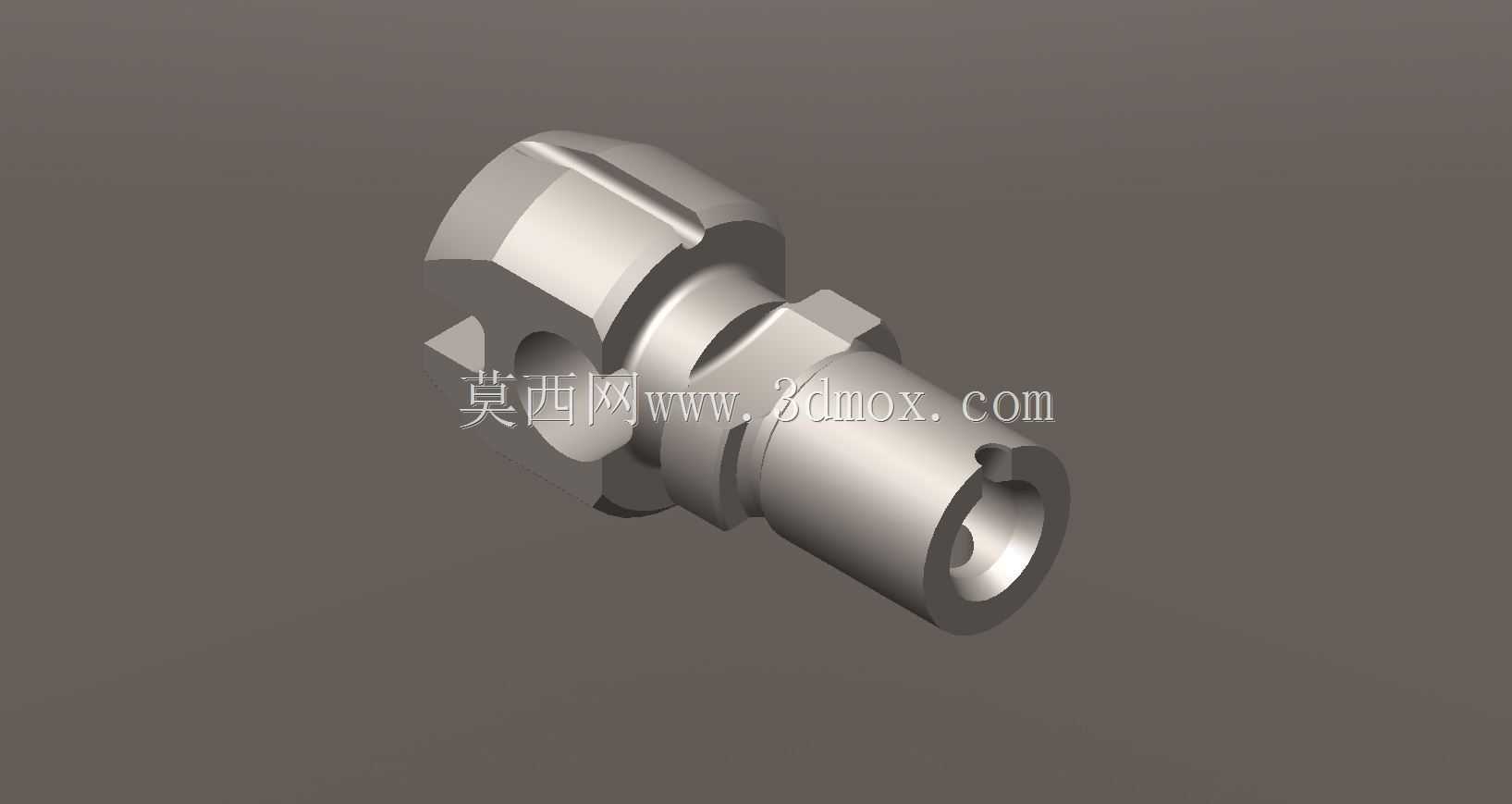

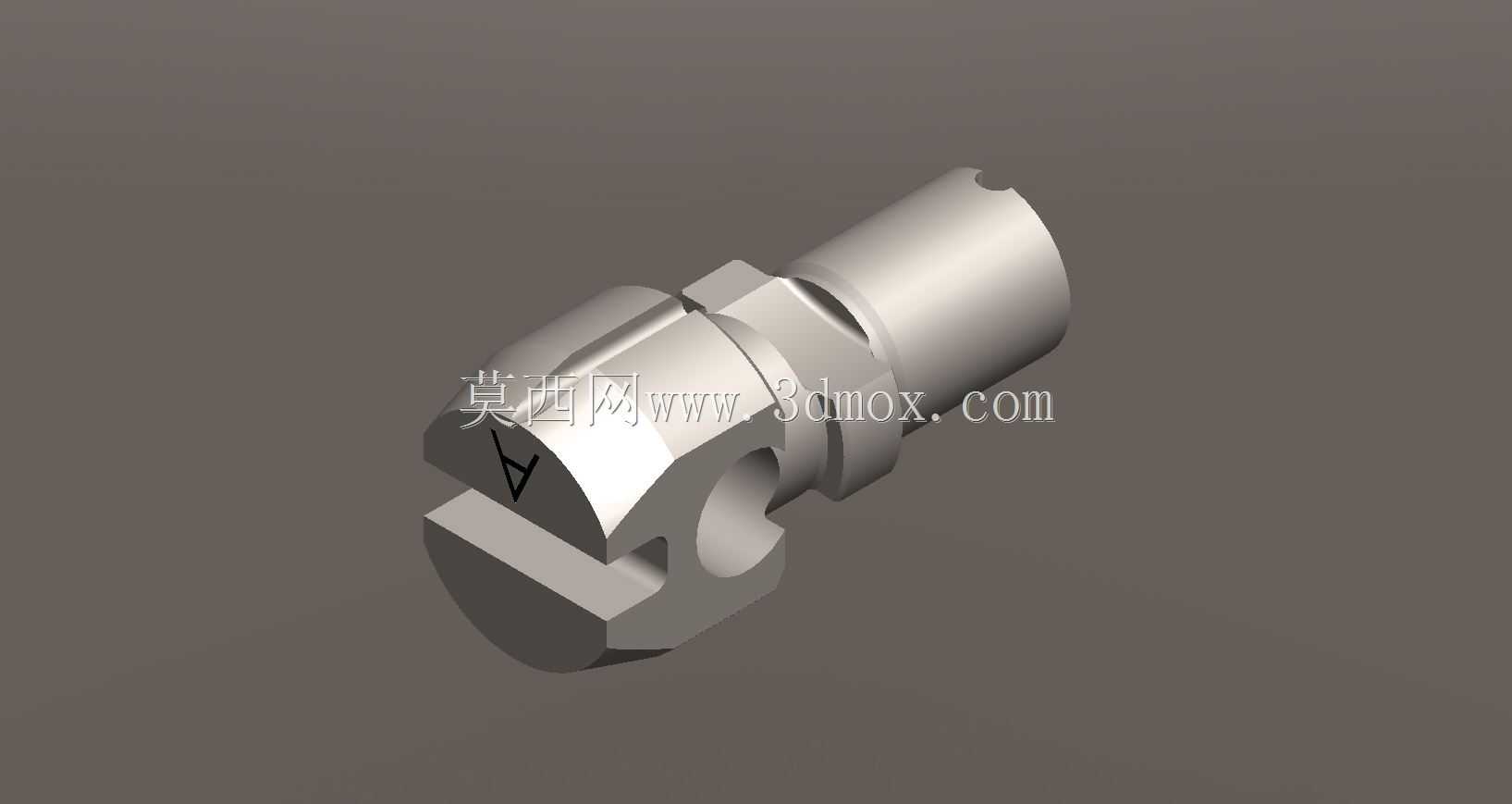

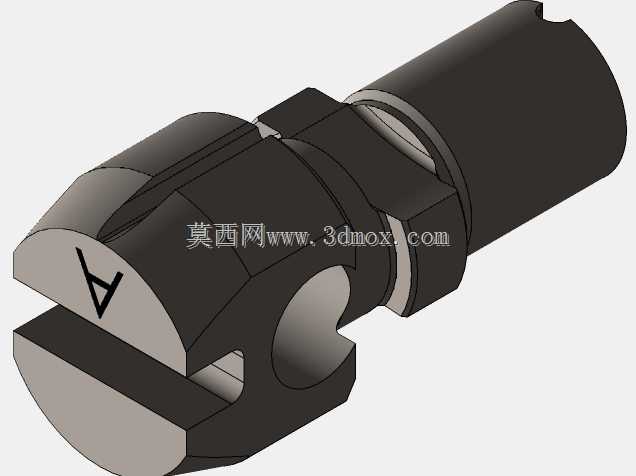

FAL步枪T48型导气气体活塞结构件

该零件作为导气式自动枪械的核心传动构件，主要适配FAL系列衍生的T48型号自动步枪，安装位置位于枪管导气孔与枪机框之间的导气箍内腔，是完成自动循环动作的关键受力部件。实际工况下，枪弹击发后部分火药燃气经枪管侧方导气孔进入导气室，推动该活塞向后运动，将燃气压力转化为枪机框的后坐动能，依次完成开锁、抽壳、抛壳、供弹、闭锁等全套自动动作，其结构可靠性直接决定整枪的连发精度与故障间隔率。从结构设计来看，该活塞采用阶梯轴式布局，头部为带密封段的圆柱结构，与导气室内壁保持合理配合间隙，既保证燃气推动时的密封效率，又避免高温下热膨胀卡滞；中段设置限位凸台，用于匹配活塞簧的安装定位，限制活塞后坐的极限行程，防止过度后坐撞击机匣内部结构；尾部为带卡槽的细轴段，用于和枪机框的传动部位衔接，传递轴向推力，侧面的径向开孔用于穿装定位销，防止活塞在往复运动中发生周向转动，保证受力方向始终与枪机运动轴线重合。设计过程中充分考虑了高温高压燃气的冲刷工况，头部端面做了圆弧过渡处理，减少燃气涡流带来的烧蚀，各轴段衔接处采用圆角过渡降低应力集中，避免长期往复冲击下出现断裂失效。安装边界方面，活塞整体同轴度要求控制在0.02mm以内，外圆与导气室的配合间隙取0.03-0.05mm，既保证运动顺畅，又减少燃气泄漏量；活塞行程根据导气量设计匹配为固定值，限位凸台的外径尺寸与导气室内部的限位台阶精准适配，保证后坐终点位置一致，避免各发弹的自动机动作能量出现过大波动。在实际应用场景中，这类活塞除了适配军用制式步枪，也可用于同结构原理的民用运动步枪、训练用模拟枪械的导气系统改装，其结构设计逻辑也可迁移到其他采用导气式自动原理的气动工具、低压冲击设备的传动构件设计中，核心是通过合理的轴段布局、间隙匹配、限位设计，实现气压能向直线往复动能的高效稳定传递，同时兼顾高温、高冲击工况下的使用寿命。建模过程中对各受力面的拔模角度、圆角参数都做了工程化适配，所有配合尺寸均留有合理的加工公差余量，可直接用于数控加工工序的编程参考，也可作为同类导气活塞结构设计的参照样本，帮助结构设计人员快速理解导气式传动构件的尺寸匹配逻辑与受力设计要点。
