9毫米卢格手枪弹高精度三维结构模型

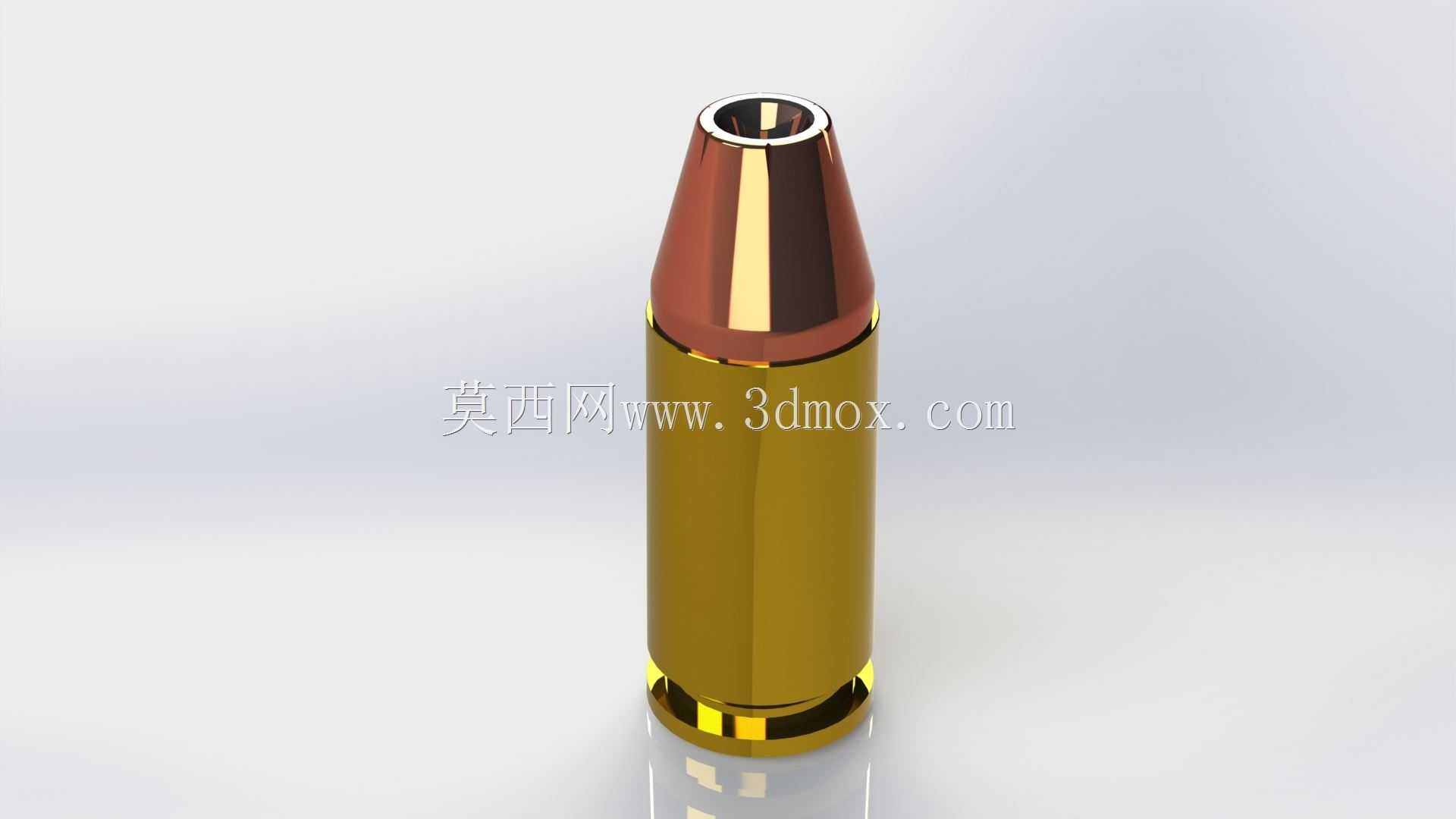

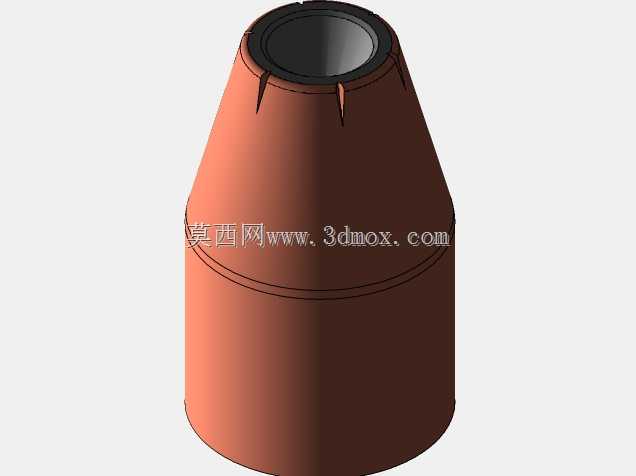

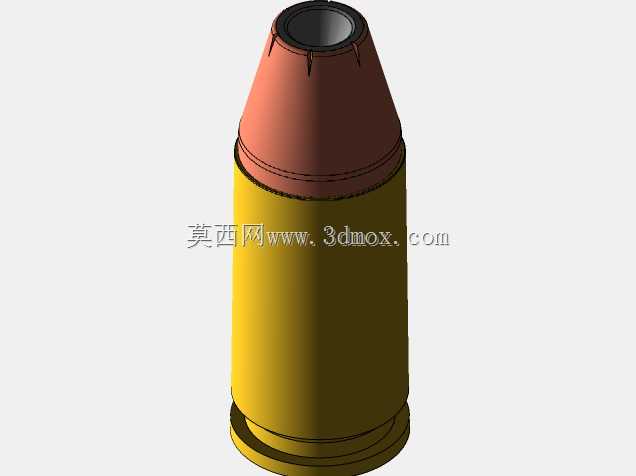

在轻武器结构设计、射击训练模拟系统、弹药性能仿真验证等场景中，高精度的弹药三维模型是开展结构匹配、弹道仿真、装配干涉检查的核心基础载体，本次建模的9毫米卢格规格124格令空尖弹结构，完全参照实弹测绘尺寸完成全参数化构建，可直接导入各类动力学仿真软件开展内弹道、外弹道相关计算，也可用于轻武器教学演示中的结构拆解展示。从实际用途来看，该模型可匹配绝大多数9毫米口径手枪、冲锋枪的供弹具、弹膛结构校核，在新型枪械的供弹路线设计阶段，可直接调用该模型完成进弹坡、抱弹口、抽壳钩的位置匹配验证，避免反复加工实物样件带来的成本损耗，同时在警用战术模拟训练系统的三维场景搭建中，该模型也可作为标准弹药元素完成场景还原，提升模拟训练的真实感。从功能特性层面，模型完整还原了空尖弹的结构特征：弹头部分的铜被甲开口结构、铅芯填充区域的锥度设计、弹壳部分的斜肩定位尺寸、底缘的抽壳卡槽、弹壳内部的装药腔轮廓都做了1:1还原，没有做简化处理，弹壳与弹头的压合位置、弹壳口部的收口张力对应的配合过盈量也在模型中做了结构体现，可直接用于拆解展示弹药的装配关系。设计思路上，建模过程优先保证弹壳斜肩的定位尺寸精度，这一尺寸是弹药进膛后定位闭气的核心基准，直接影响射击时的击针对正精度与膛压稳定性，其次对弹头弧形部的母线做了曲率连续处理，保证弹头在膛内运动时的导转顺畅性，弹壳底部的底火室深度、传火孔位置也完全参照实弹结构建模，可用于开展击发过程的动力学仿真。外形尺寸与安装边界方面，模型严格遵循9x19毫米帕拉贝鲁姆弹的标准尺寸规范，弹壳总长、弹头外露长度、弹壳最大直径、底缘直径、斜肩定位直径都控制在标准公差范围内，可直接与同口径枪械的弹膛三维模型完成无干涉装配，供弹过程中与弹匣抱弹口、导弹斜面的接触轮廓也完全匹配实弹外形，不会出现仿真过程中卡滞、穿模的问题，模型各零件的分模面完全对应实弹的加工装配面，可直接用于3D打印制作教学用拆解样件，也可作为轻武器设计人员开展供弹机构设计的标准参考件，减少基础建模的重复工作量。
