重型焊接式通用承载底盘结构设计

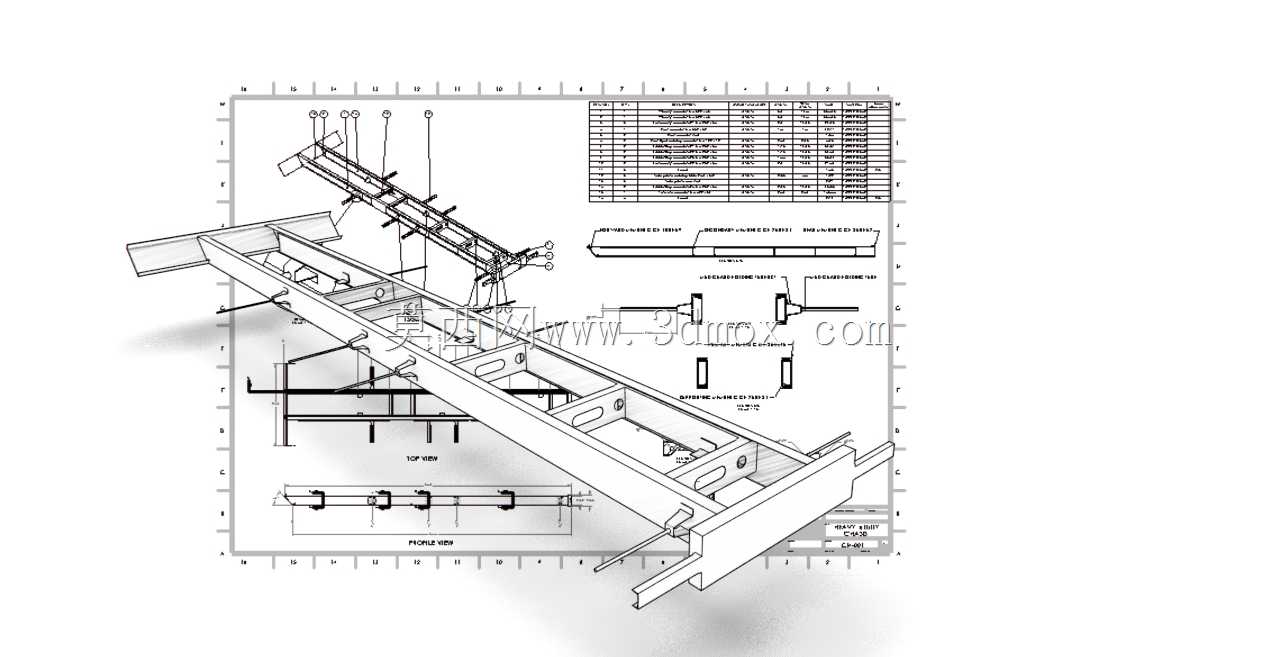

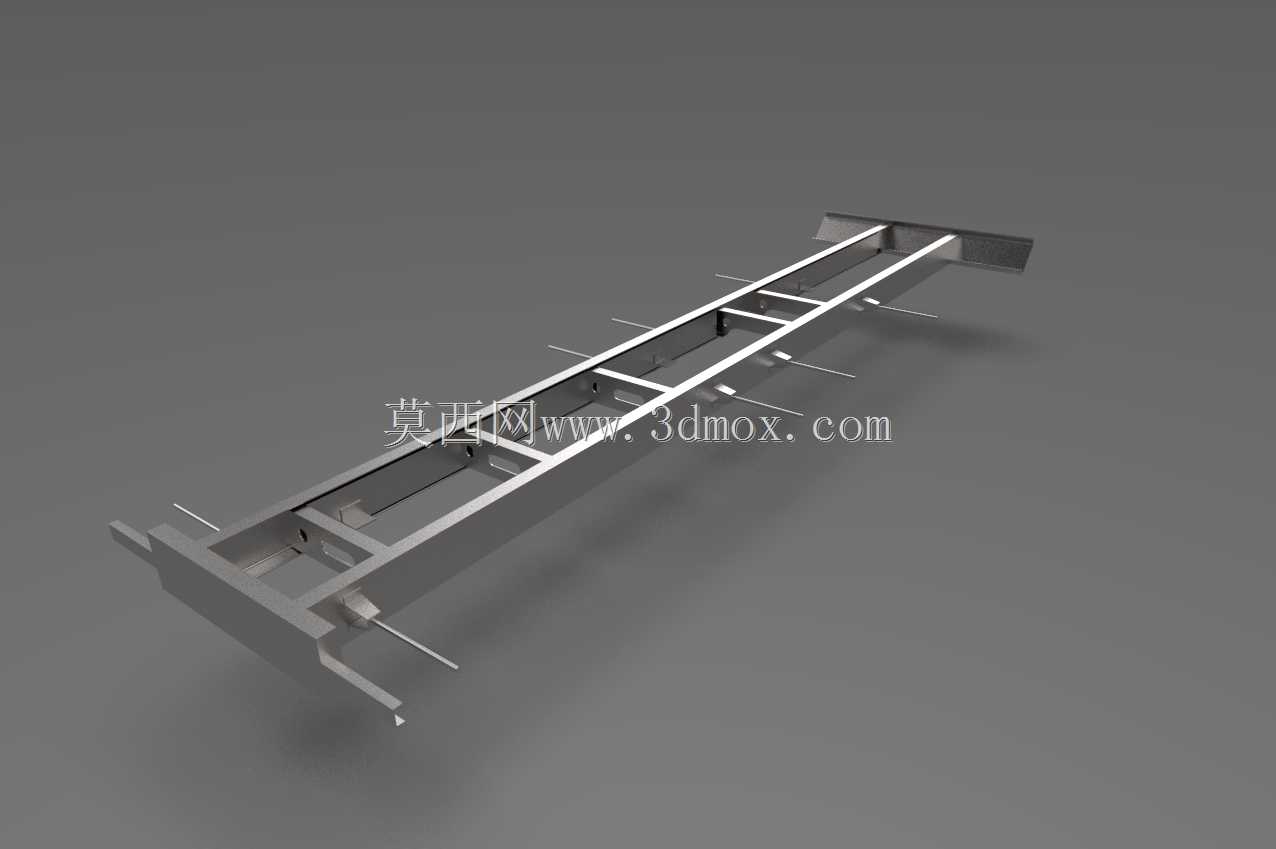

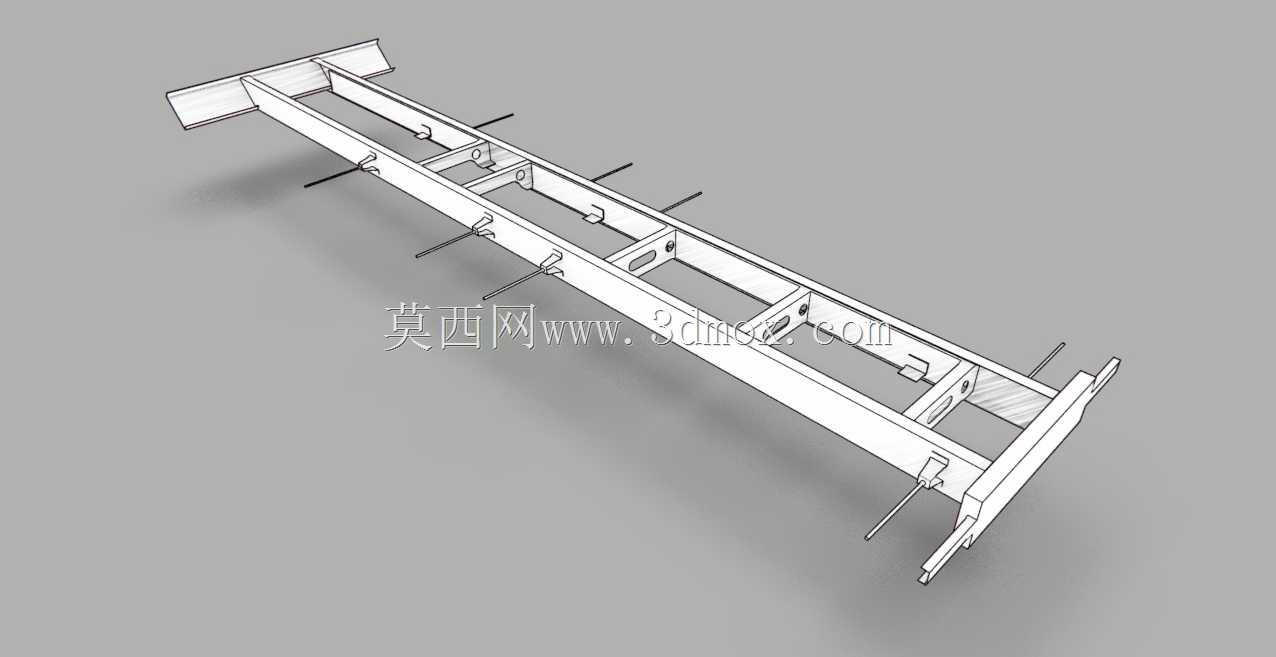

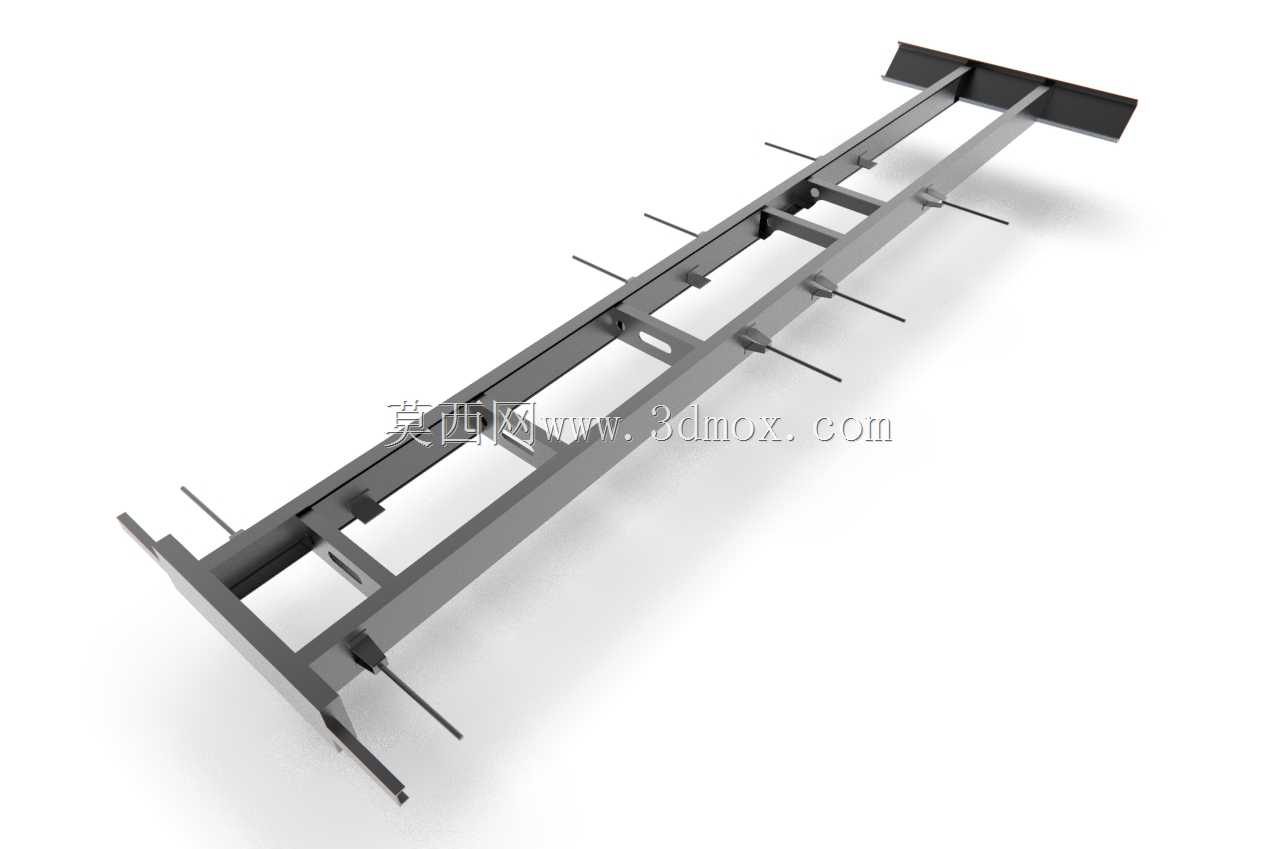

这款重型通用底盘的设计初衷，是为多类户外公用设施、重型作业辅具提供标准化的承载基体，在工程现场可作为小型作业机组、临时管线架设载体、户外检测设备的安装底座使用，适配非道路移动作业、固定站点承载两类核心场景，无需针对单类设备重新设计主承载框架，大幅缩短配套设备的研发落地周期。从结构设计逻辑来看，整体采用纵梁贯通式的焊接框架构型，两根主纵梁选用等截面高强度型钢作为核心承载件，沿长度方向根据载荷分布规律设置多道横梁连接，横梁与纵梁的连接节点全部采用满焊工艺处理，所有焊缝位置都预留了焊后应力释放的工艺余量，避免长期承载后出现焊接变形导致的安装基准偏移。纵梁外侧伸出的多组安装支杆，是根据常见配套设备的安装点位预设的通用接口，支杆端部预留标准安装孔位，可直接通过螺栓连接固定上部搭载的设备，也可根据实际需求在支杆上加装辅助固定卡箍，适配不同外形尺寸的搭载件。底盘两端的端梁结构做了加强处理，既可以作为整体吊装的受力吊点使用，也可在端梁上安装牵引连接件，实现短距离的场地转场拖行。在设计阶段就同步考虑了有限元分析的仿真需求，所有构件的建模都保留了真实的壁厚、焊缝倒角特征，没有做过度的几何简化，导入仿真软件后可直接划分网格开展静力学、模态分析，验证不同偏载、冲击载荷下的结构应力分布，提前识别应力集中位置并做结构优化，减少物理样机的试验迭代次数。从安装边界来看，底盘的整体宽度控制在常规货运车辆的货箱限宽范围内，转场运输时无需做超限拆解；主纵梁上的安装孔位采用等间距排布设计，上部搭载设备的安装跨距可根据实际需求灵活调整，不需要在主纵梁上二次钻孔破坏主体结构；底盘底部预留了足够的离地间隙，可适配不平整的户外作业场地，避免场地凸起剐蹭底盘下部结构，同时底部也预留了固定支腿的安装位置，在固定站点使用时可加装支腿调平，提升承载时的整体稳定性。框架上预留的多处镂空结构，一方面是为了降低整体自重，另一方面也可作为配套设备的管线穿引通道，让搭载设备的液压、电气管线可以沿底盘框架内部排布，避免管线外露被剐蹭损坏。
