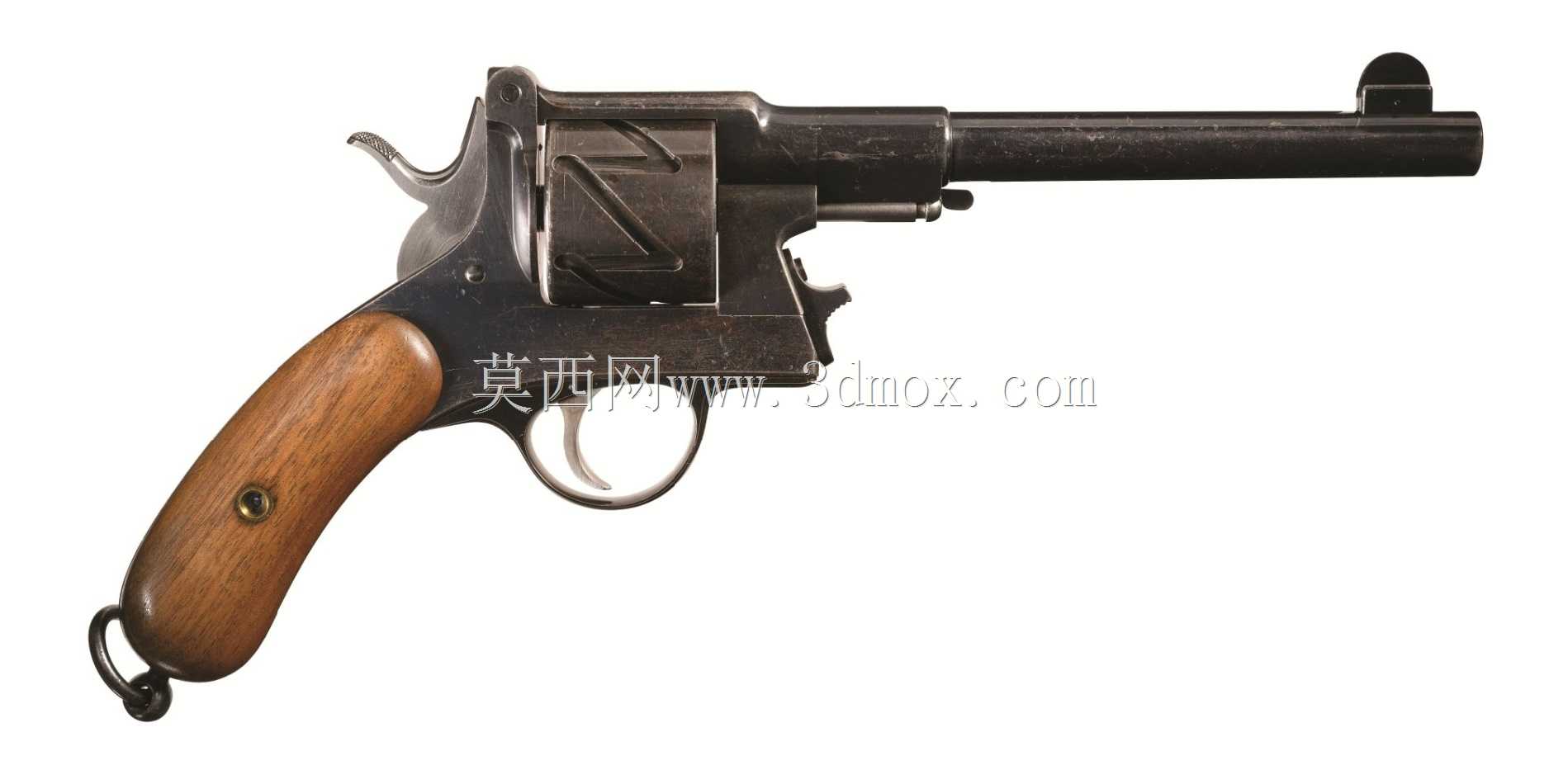

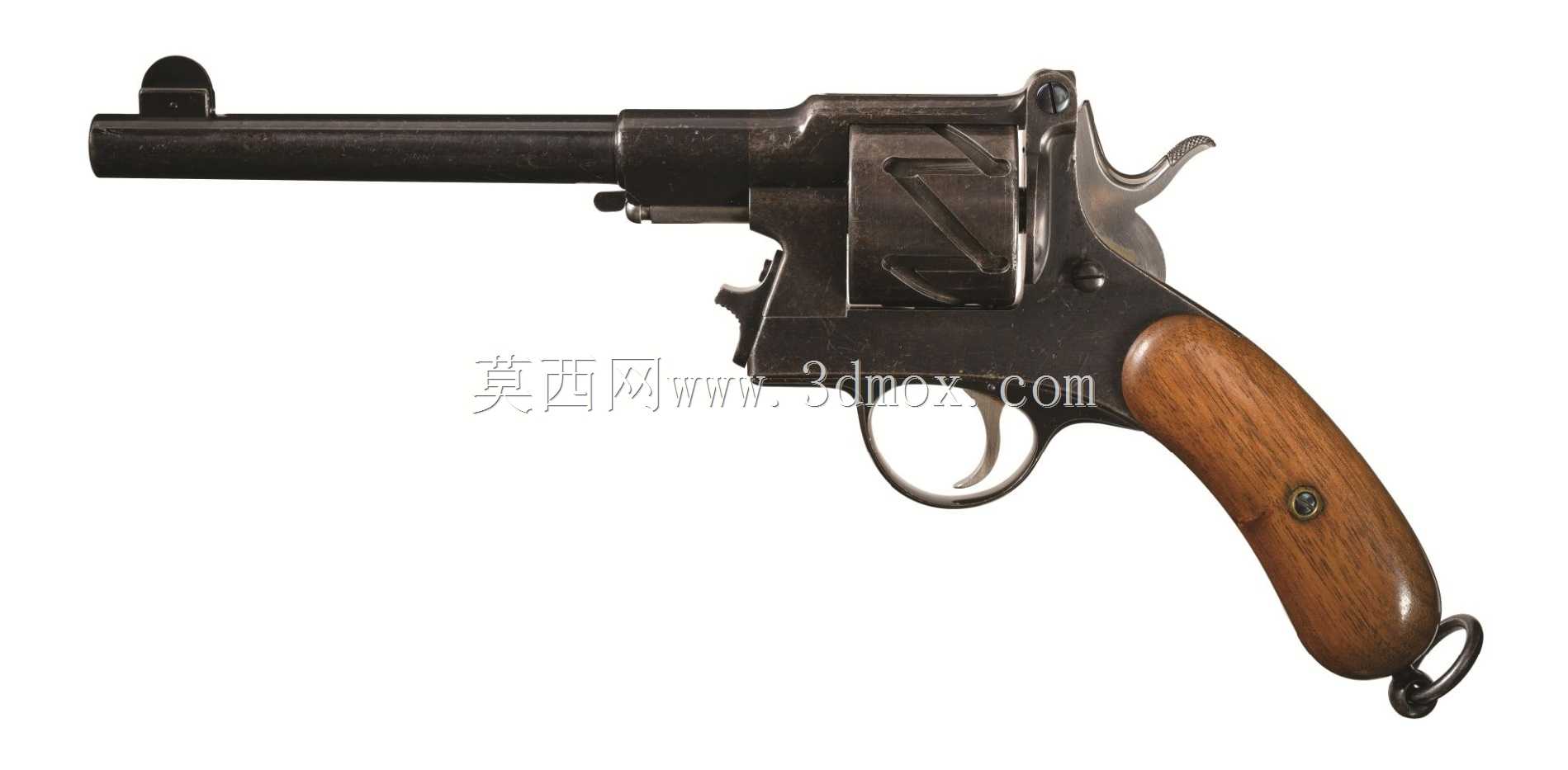

德国毛瑟M1878七英寸款老式转轮手枪结构

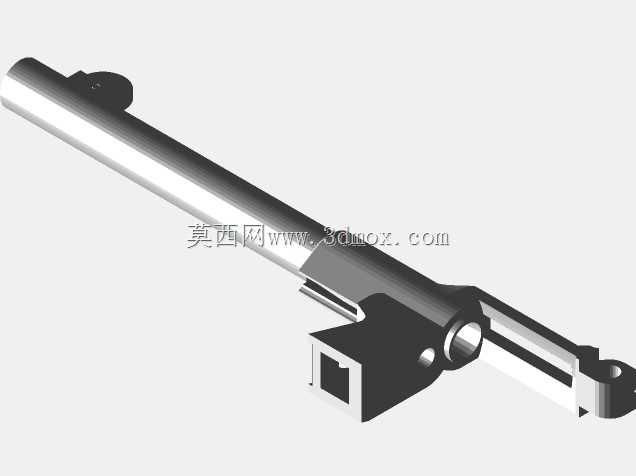

这款老式手枪的结构还原，首先要考虑的是影视道具制作与近代军工史展陈的实际使用需求，在做三维结构拆解时，最先要敲定的是7英寸枪管的安装基准——枪管与机匣的配合段采用过盈定位加卡扣锁紧的结构，装配边界要严格控制在机匣前端的定位槽内，不能出现突出于机匣外沿的干涉段，否则在做3D打印实体样件时，会出现枪管轴线偏移的问题，影响整体结构的可动性演示效果。

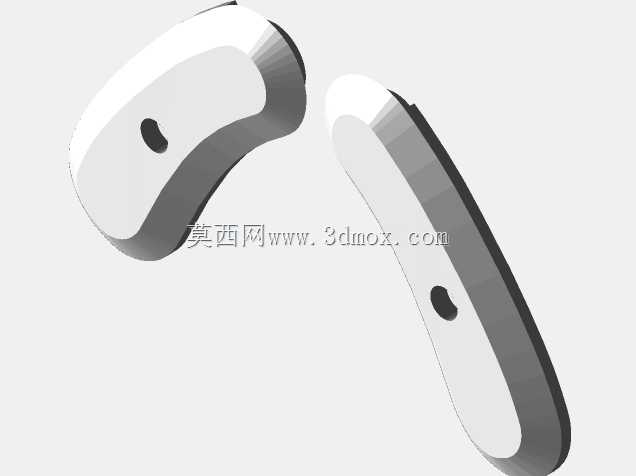

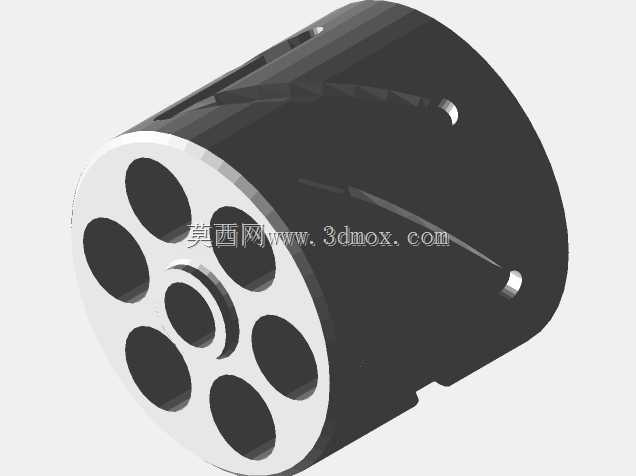

从功能特性来看，这款半移动显示的结构设计，核心是要把转轮供弹的联动逻辑做完整还原：击锤扳起时的转轮棘爪拨动行程、扳机连杆与击锤的解锁间隙、握把保险的按压触发行程，都要按照1:1的实物测绘尺寸做公差预留，尤其是转轮与枪管尾端的贴合间隙，要控制在0.15mm以内，既保证转动时无卡滞，也避免出现结构错位的问题。握把部分的曲面设计，要贴合成年男性手掌的握持弧度，握把片的固定螺丝孔位要与握把内部的金属衬套位置对齐，挂环的位置设置在握把底部后沿，要保证挂装枪绳时的重心平衡，不会出现整枪前倾的情况。

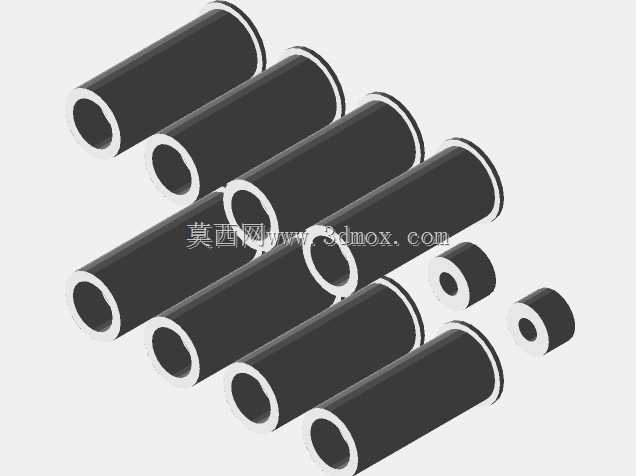

在设计思路上，没有做过度的轻量化镂空，因为这款结构主要用于静态展陈与可动演示，不需要考虑实弹发射的膛压承受问题，所以机匣部分的壁厚控制在2.5mm即可，既保证打印样件的结构强度，也不会因为壁厚过大导致打印件变形。扳机的转动轴位置要做衬套预留，避免多次扳动演示后出现轴孔磨损松旷的问题，照门与准星的位置要严格对齐枪管轴线，高度差按照老式手枪的瞄准基线设置，保证结构还原的准确性。

实际应用场景中，这类结构模型除了用于军工展馆的近代武器展陈，也可以作为影视道具制作的三维参照，不需要额外做结构测绘就能直接导出分件用于打印制作，在做分件设计时，要把不同材质的构件做拆分：金属质感的机匣、枪管、击锤、扳机作为一组分件，木质握把片作为单独分件，挂环、固定螺丝作为小零件单独拆分，方便后续做表面上色处理时区分材质。安装边界上，整枪的长度控制在7英寸枪管对应的整体尺寸范围内，宽度不超过38mm，高度不超过130mm，适配常规的3D打印机成型尺寸，不需要做额外的拼接处理就能一次性打印出主体结构，小零件单独打印后再做装配，装配时的定位销孔位要做0.2mm的公差预留，方便后期组装调试。
