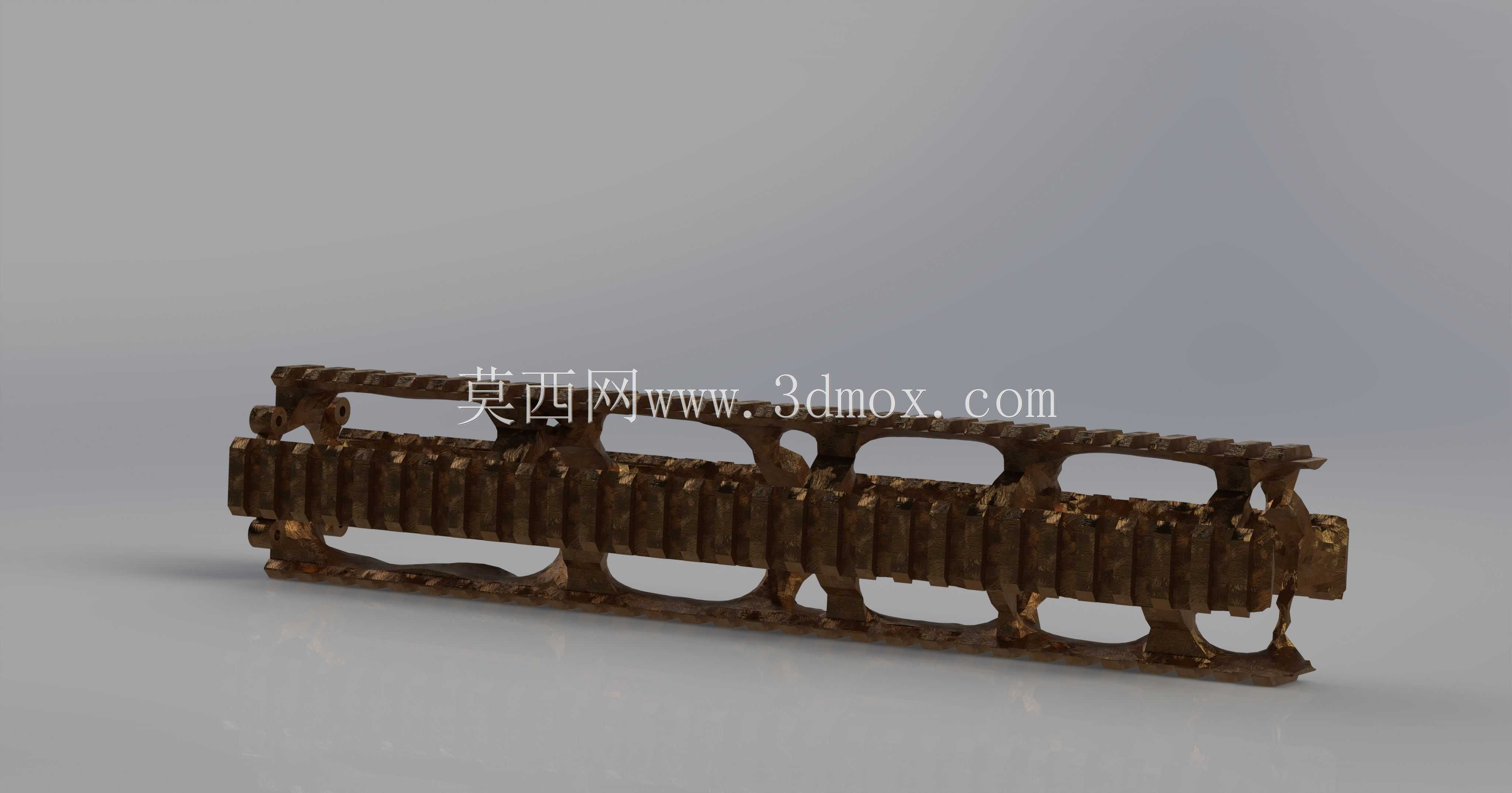

轻量化镂空枪械导轨拓扑优化结构

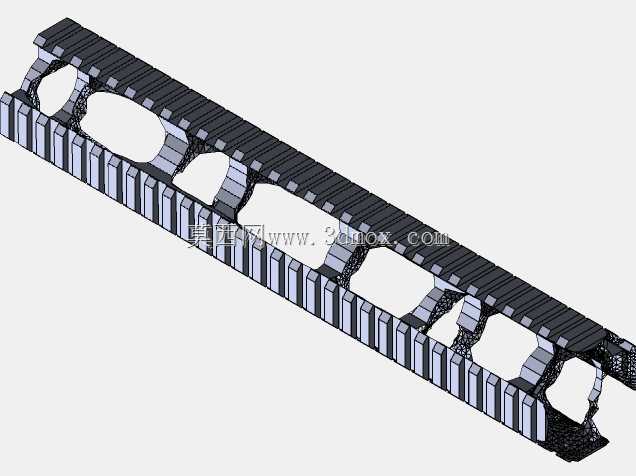

这款导轨结构主要适配AR系列步枪的护木改装场景，在实弹射击、战术配件拓展的使用场景下，既需要保证导轨的结构强度满足瞄准镜、战术灯、前握把等配件的挂载需求，又要尽可能降低枪械前端重量，优化整枪重心分布，减少长时间据枪的负重疲劳。从结构设计逻辑来看，本次拓扑优化以原有全尺寸皮卡汀尼导轨的受力边界为基础，提取日常使用中挂载配件的静载荷、连续射击时的振动冲击载荷作为约束条件，通过拓扑算法迭代去除非受力区域的冗余材料，最终实现整体材料用量较原有实心导轨减少七成的减重效果。外形上保留了标准皮卡汀尼导轨的卡槽尺寸，导轨顶部、两侧的卡槽间距、槽深完全符合军用标准，可直接兼容市面上所有标准皮卡汀尼接口的战术配件，无需额外转接结构。安装边界完全匹配AR-15步枪原护木的固定点位，安装时无需对枪身进行额外打磨、改装，可直接替换原有护木导轨，装配公差控制在0.1mm以内，保证安装后无旷量，连续射击时不会出现配件移位的问题。结构上采用了连续的镂空桁架设计，所有镂空区域的过渡位置都做了圆角处理，避免应力集中导致的结构断裂，在保证减重效果的同时，通过桁架结构的传力路径优化，让导轨在挂载2kg以内配件时的形变量控制在0.05mm以内，完全满足瞄准类配件的安装精度要求。材质适配方面，设计阶段针对6061铝合金粉末的选区激光熔化3D打印工艺做了结构优化，所有悬空结构的角度都满足无支撑打印要求，打印完成后仅需简单喷砂处理即可使用，也可通过传统CNC铣削工艺加工，加工时的走刀路径已做优化，减少薄壁结构的加工振颤。实际使用中，镂空结构还能起到辅助枪管散热的作用，连续射击时枪管产生的热量可以通过镂空区域快速流通散发，降低护木表面温度，避免烫手问题，同时桁架结构的抗扭刚度较同重量的实心薄壁导轨提升40%以上，在粗暴使用、磕碰的情况下不易出现变形损坏。
