Stribog SP9A1枪械刀库跟随定位构件

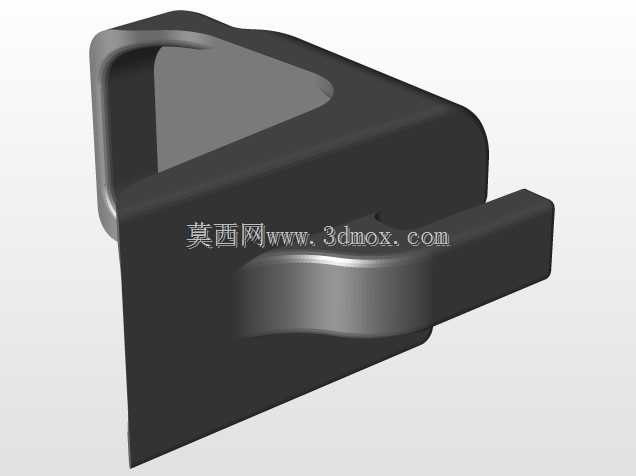

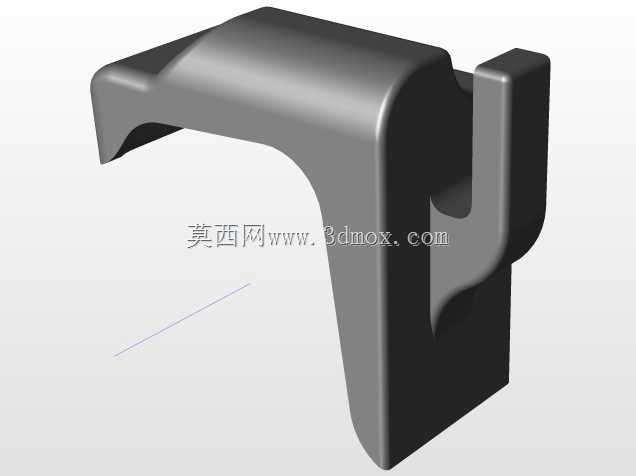

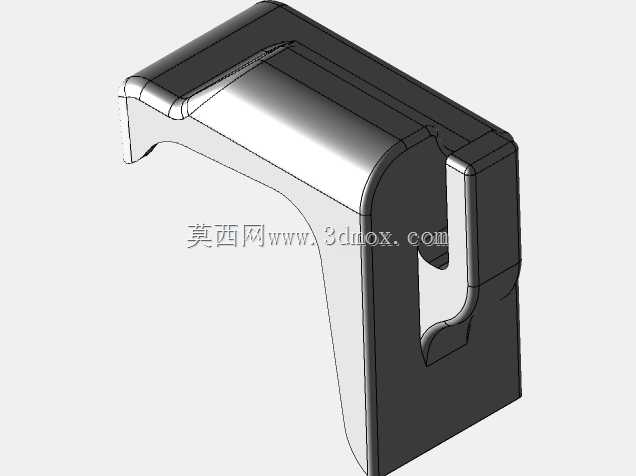

这款构件是适配Stribog SP9A1型号枪械的刀库跟随定位部件，核心作用是在枪械自动循环过程中，跟随弹匣内弹药托板的上升动作，为最上方待入膛弹药提供稳定的侧向限位与导向支撑，避免托弹簧推动弹药上行时出现歪斜、卡滞，保障供弹动作的顺畅可靠，是供弹系统中保障进弹一致性的关键小型结构件。从实际使用场景来看，这类跟随构件直接影响半自动、自动枪械的供弹故障率，尤其在连续射击、枪械姿态快速变化的工况下，构件的形位精度与结构强度直接决定了弹药能否以正确角度被推进弹膛，避免出现顶弹、双弹进膛等故障。从设计思路上看，该构件采用一体化弯折式构型，整体没有额外的拼接装配结构，减少了装配累积误差对定位精度的影响；上部的弧形导向面完全匹配弹药锥度与上行轨迹，能够在弹药上升过程中逐步修正姿态，侧面的凸起卡扣结构用于卡入枪械机匣对应的安装槽位，无需额外紧固件即可完成固定，装配时直接沿机匣导向槽推入即可到位，拆装维护十分便捷。安装边界方面，构件的竖直段完全贴合机匣内壁的安装基准面，横向伸出的限位臂悬于弹匣口上方，与托弹板的最大上行行程预留了0.3mm的安全间隙，既不会干涉托弹板的正常复位，也能在弹药到达进弹位置时提供足够的侧向支撑力；构件的整体壁厚根据受力分布做了差异化设计，与机匣接触的安装段壁厚更大，承受弹药侧向挤压力的导向臂部分做了圆弧过渡处理，避免应力集中导致的构件断裂，同时整体重量控制在极低水平，不会额外增加枪械的往复运动惯量。需要注意的是，该构件的尺寸精度完全适配原厂Stribog SP9A1的机匣与弹匣公差范围，若用于改装型号需要核对安装槽位尺寸与进弹轨迹的匹配度，目前该结构的受力验证仅基于原厂弹药的工况参数，若使用不同规格弹药需要重新校核导向面的受力强度。
