上止转轮手枪用拔出器挡环结构

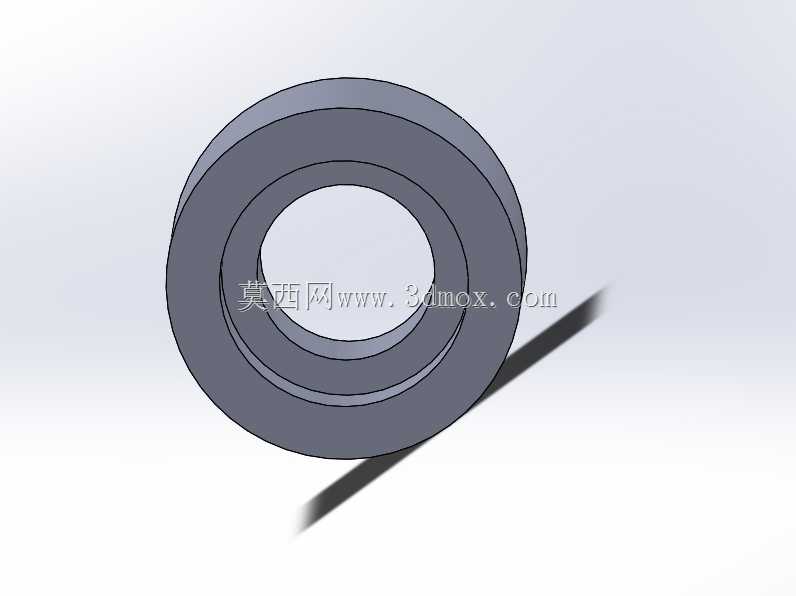

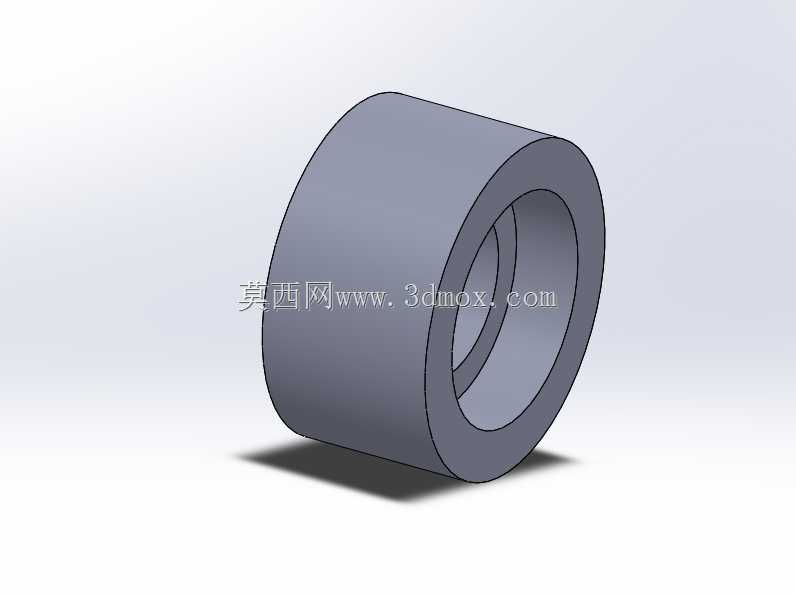

在轻武器结构设计领域，小型功能零件的结构合理性直接影响整枪动作可靠性，这款挡块是上止转轮手枪退壳机构中的核心限位固定零件，主要承担弹簧定位、退壳动作行程限位的功能。从结构外形来看，该零件采用同轴阶梯环形结构，整体为回转体构型，没有多余的异形突出结构，这种设计一方面适配枪械内部紧凑的安装空间，环形结构可直接套入对应轴类安装位，无需复杂的定位工装即可完成装配，能有效降低生产装配环节的工时消耗。

在实际枪械动作流程中，当射手完成击发后操作退壳杆时，拔出器会沿轴向运动抬起，完成弹壳退出动作，此时套在该挡块与拔出器之间的弹簧会被压缩，挡块的环形端面会为弹簧提供稳定的支撑基准，避免弹簧在压缩过程中出现径向偏移、卡滞的问题，保证弹簧力始终沿轴向传递，当退壳动作完成后，弹簧的回弹力会作用在挡块端面上，推动拔出器复位到初始待击位置，为下一轮装弹、击发动作做好准备。

设计这类枪械内部小零件时，首先要严格匹配安装边界的尺寸公差，环形结构的内外径尺寸需要和对应安装轴、安装槽的尺寸保持合理的配合间隙，既要保证零件拆装便捷，也要避免间隙过大导致零件在往复动作中出现晃动，影响动作精度。其次要考虑零件的受力特性，该零件在工作过程中会持续承受弹簧的轴向冲击力，因此环形端面的平面度有较高要求，避免局部应力集中导致零件过早出现疲劳变形，同时阶梯结构的台阶高度需要和弹簧的线径、压缩行程匹配，保证弹簧压缩到极限位置时不会出现并圈卡顿的问题。

从安装适配性来看，该零件的轴向厚度经过反复校核，既不会因为厚度过大挤占枪械内部其他机构的安装空间，也不会因为厚度过小导致支撑强度不足，在长期往复冲击下出现变形失效。这类小型环形限位零件的设计逻辑，同样可以迁移到其他需要轴向弹簧定位、行程限位的机械结构中，比如小型气动工具的复位机构、精密仪器的弹性定位结构，核心都是通过简单的回转体构型，实现稳定的支撑、限位功能，在有限的安装空间内满足机构的动作可靠性要求。
