枪械握把之字形防滑滚花结构设计

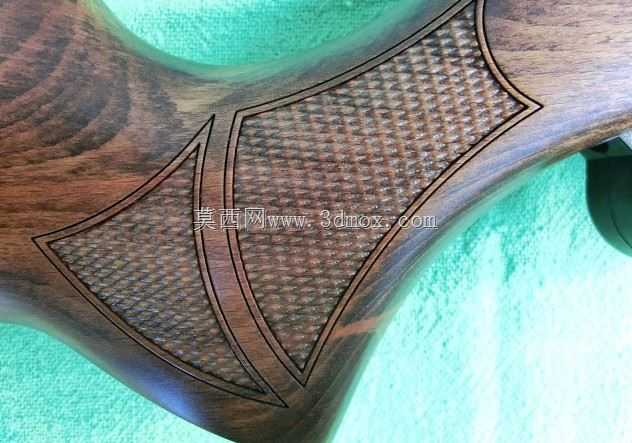

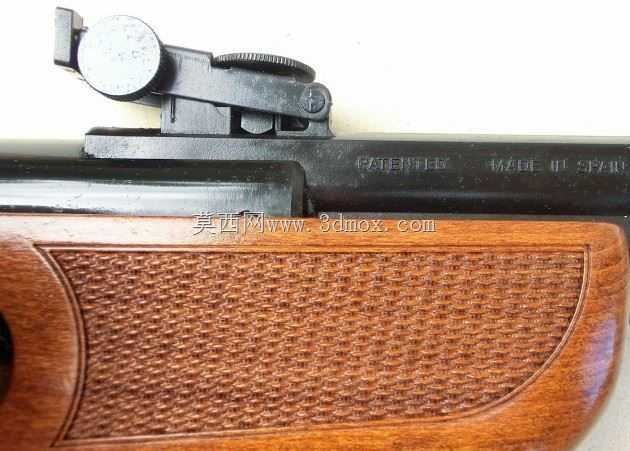

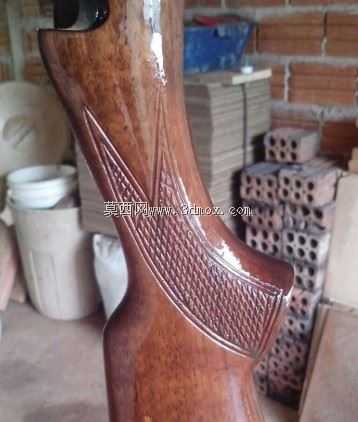

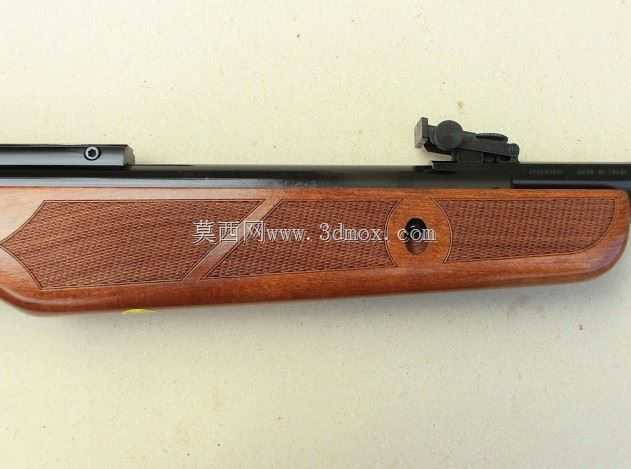

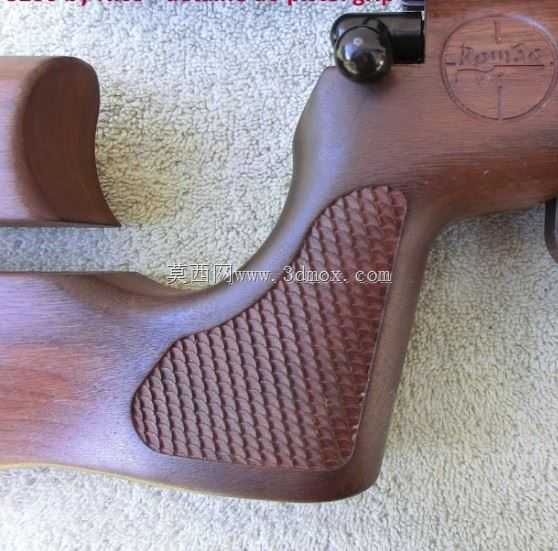

这类之字形滚花结构最核心的应用场景是各类需要长时间稳定握持的手持器械接触面，除了民用运动步枪的木质握把，在猎枪、竞技气枪、手动工具的握持包覆件上也有大量同逻辑的结构应用，核心作用是在手部出汗、沾附少量油污或者佩戴薄手套操作时，通过纹理的咬合摩擦力避免握持打滑，保证操作时的施力稳定性。从实际使用的功能特性来看，这种交错排布的之字形滚花相比传统的直纹、网纹滚花，在多方向施力时的防滑表现更均衡：直纹滚花仅能在垂直于纹路方向提供足够摩擦力，沿纹路方向容易打滑；普通网纹滚花虽然多方向防滑性尚可，但纹路边缘尖锐，长时间握持容易硌手造成表皮磨损，而之字形滚花的纹路走向呈连续交错的锯齿状排布，每个独立纹理单元的边缘都做了微小的圆弧过渡，既保证了各个施力方向都有足够的咬合阻力，又能降低长时间握持的不适感。在结构设计思路上，这类滚花结构首先要匹配握持件的曲面曲率，以本次的木质枪托握把为例，握把区域是贴合手掌虎口到指根曲线的变曲率弧面，滚花纹路不能直接做平面阵列后投影包覆，否则会出现弧面两侧纹理拉伸变形、深浅不一的问题，需要先提取握把的握持接触面的等距曲面，在等距曲面上绘制单组之字形纹理的截面轮廓，通过随形阵列的方式让每个纹理单元都垂直于所在位置的曲面法向，再通过切除或者包覆成型的方式生成纹理。关于外形尺寸与安装边界，这类滚花区域的范围需要严格匹配成年人手掌的握持接触区，通常从握把上方虎口贴合位置向下延伸65-80mm，横向覆盖握把前后侧15-25mm的宽度，纹理的深度控制在0.3-0.5mm之间，过深会积攒污垢难以清理，过浅则防滑效果不足；滚花区域的边缘要做1mm左右的渐变过渡，让纹理深度从边缘到中心逐步加深，避免边缘出现突兀的台阶硌手。如果是在非金属材质的握把件上加工这类结构，还要考虑材质的成型收缩率，比如木质握把在做表面涂饰处理后纹理会有轻微的填充，设计时要预留0.1mm左右的深度余量；如果是工程塑料注塑成型的握把，滚花的脱模斜度要控制在3-5度，避免脱模时拉伤纹理表面。很多结构设计人员在做这类防滑纹理时，容易忽略握持时的受力方向匹配，之字形纹理的倾斜角度需要和握持时手掌的施力剪切方向呈一定夹角，才能最大化防滑效果，通常纹理的锯齿走向和握持时手掌的滑动趋势方向呈45度夹角时，摩擦阻力的表现最优。
