重力式清管器进料料斗结构设计

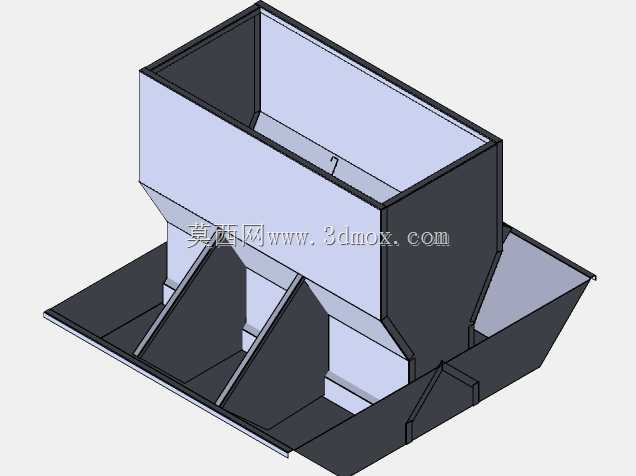

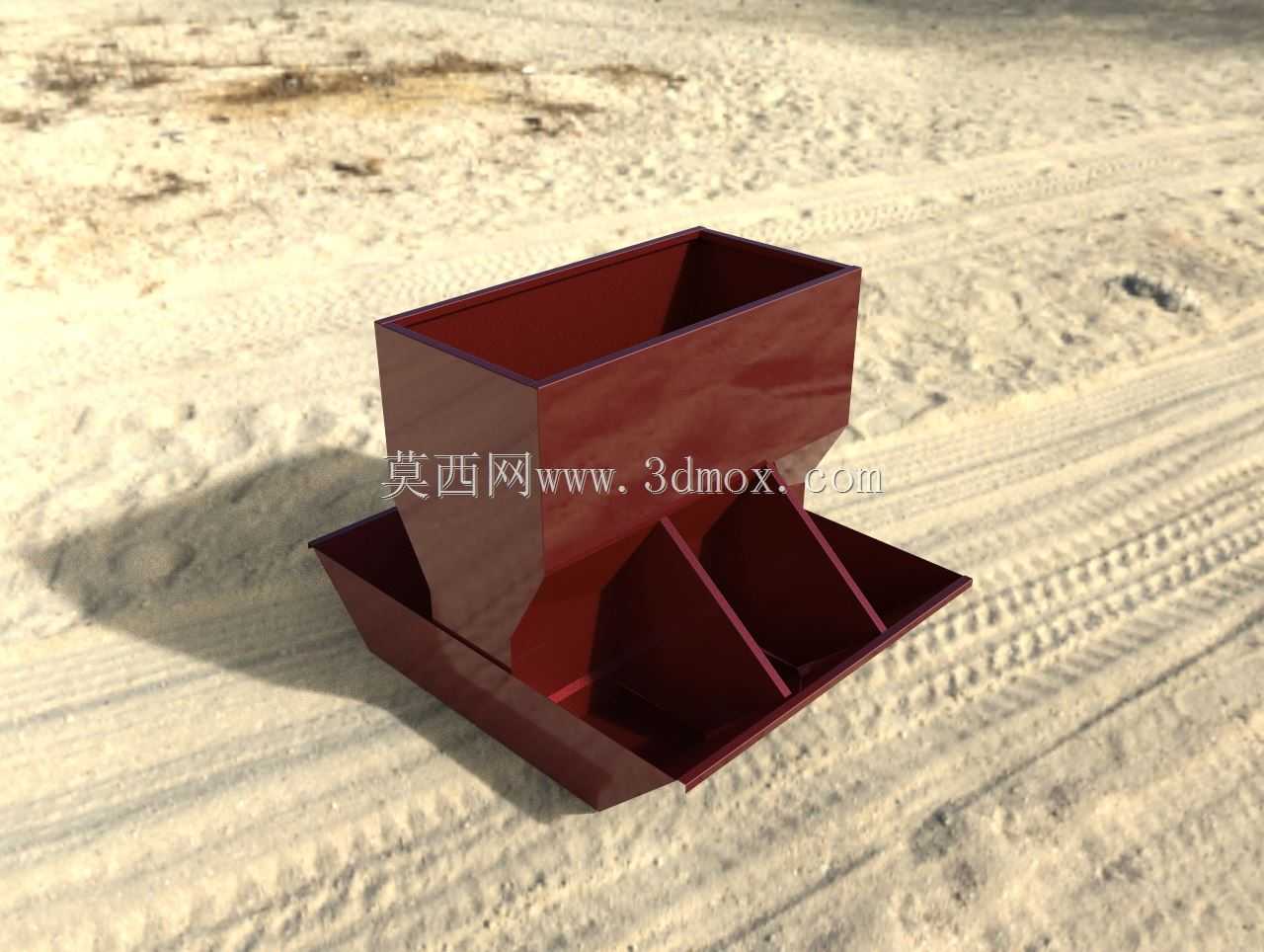

在油气管道运维配套的清管器生产成型工序中，这类重力进料料斗是衔接上游原料暂存与下游成型工位的核心衔接部件，日常作业中承担着定量存料、匀速给料的作用，无需额外配置动力驱动组件，完全依靠物料自身重力完成落料供给，能大幅降低成型产线的动力配置成本与后期运维频次。从结构设计逻辑来看，整体采用上宽下窄的斗型主体结构，上部敞口的大尺寸仓体设计，能够适配人工或机械上料的作业需求，上料过程中无需精准对位即可将原料倒入仓内，降低一线操作的对位精度要求；下部收窄的出料段搭配多道加强筋板，既能够控制物料下落的流速，避免一次性落料过多造成下游成型工位堵料，也能通过筋板强化料斗整体的结构刚度，承受150-180kg的物料满载载荷时，不会出现仓壁变形、焊缝开裂的问题。料斗底部延伸出的分料导向结构，能够将下落的物料均匀分流到成型工位的多个进料点位，避免单点位落料造成的物料堆积，保证成型过程中原料填充的均匀性，减少因填料不均产生的残次品。设计过程中需要重点考量安装边界的适配性，料斗上部的敞口边缘预留了安装固定的法兰边，可直接通过螺栓固定在上料工位的支撑架上，安装时需要保证出料口与下游成型设备的进料位垂直对中，垂直偏差控制在2°以内即可避免落料过程中出现物料撒漏；料斗的仓壁倾斜角度经过反复校核，角度设置大于物料的自然安息角，能够保证物料在仓内不会出现架桥、堵料的情况，无需额外配置振动破拱装置即可实现连续顺畅给料。日常使用中这类料斗多采用焊接结构制作，内壁做打磨光滑处理，减少物料与仓壁的摩擦阻力，进一步提升落料的顺畅度，整体结构无复杂运动部件，长期使用过程中仅需定期检查固定螺栓的紧固状态、仓壁的磨损情况即可，维护成本极低，非常适合清管器批量生产的连续作业场景，也可经过尺寸调整后适配其他颗粒状、块状物料的重力给料需求。
