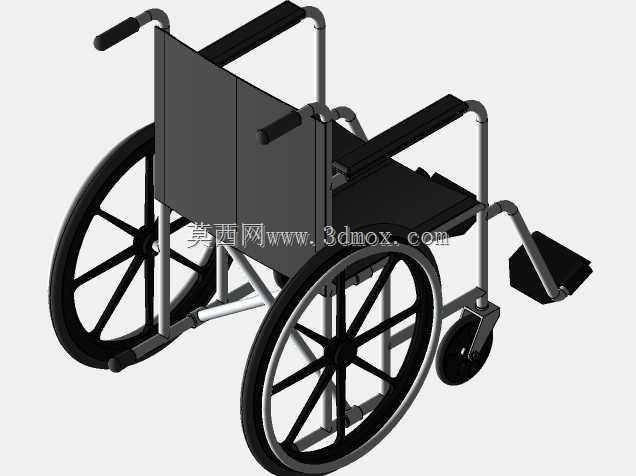

手动换位辅助轮椅结构三维设计

这款手动换位轮椅的结构设计，核心围绕行动障碍群体的移位需求展开，区别于常规固定式轮椅的使用局限，重点解决使用者在床面、座椅、马桶等不同平面间转移时的体位切换痛点，在社区康复场景、居家照护场景、养老机构日常照护场景中都能适配使用。从结构框架来看，主体采用圆管弯折焊接的承载架构，管材选型兼顾结构强度与整体自重控制，主框架的管径与壁厚匹配常规100kg级的承载要求，扶手采用可掀翻或可拆卸的结构设计，在使用者进行侧向移位时不会形成结构阻碍，配合可抬升的脚踏组件，能够让轮椅靠近目标平面时消除底部干涉，让使用者无需大幅度挪动身体即可完成位置切换。行走轮组采用大直径后轮搭配小直径万向前轮的布局，大后轮的手轮圈设置在轮体外侧，方便使用者自行驱动行进，后轮的轴座位置经过重心匹配设计，在空载和载人状态下都不会出现后倾风险，前轮万向轮的转向阻尼经过调校，推行过程中不会出现方向跑偏或卡滞问题，轮组的安装位置预留了标准快拆接口，后期维护更换轮组时无需对主框架进行二次加工。座面与靠背采用分体式平板承载结构，没有多余的曲面造型，一方面是为了降低建模与加工的复杂度，另一方面平整的座面在移位时能够减少与衣物的摩擦阻力，靠背的倾斜角度固定在符合人体坐姿的舒适区间，长时间乘坐不会产生腰部疲劳，靠背与座面的连接位置做了圆角过渡处理，避免棱角对使用者造成磕碰。脚踏组件采用翻转式结构，不用时可以向上翻起贴合到座面前侧，方便使用者靠近桌台或者进行站立训练，脚踏板表面设置了防滑凸起结构，防止脚部滑落。整个结构的安装边界充分考虑了日常通行的尺寸要求，整体宽度控制在常规室内门的通行宽度以内，转弯半径适配小户型居家环境的过道空间，不需要对使用场景的通道进行拓宽改造即可正常使用。在建模过程中，所有管材的弯折半径、焊接位置都遵循常规五金加工的工艺要求，没有设计无法落地的异形结构，各个活动部件的铰接位置都预留了标准轴件的安装间隙，装配后不会出现活动卡滞或者旷量过大的问题，整体结构没有冗余的装饰部件，所有构件都承担实际的承载或功能作用，后期如果要衍生出电动款或者多功能款，也可以在现有主框架的基础上加装动力组件、抬升机构等模块，不需要对主体结构进行颠覆性修改。
