同心异径变径管路接头结构设计

在流体输送管路系统的搭建与改造场景中，不同通径管路的对接是极为常见的工程需求，这类同心异径管正是为解决管路通径平滑过渡而设计的核心连接件，广泛应用在给排水管网、化工流体输送、暖通循环管路、气动液压系统等多个工程领域。从实际使用场景来看，当管路系统需要从大流量输送段切换至小流量分配段，或是匹配不同通径的泵阀接口、设备进出水口时，这类异径接头可以避免通径突变带来的流道紊乱问题，减少流体在变径位置的涡流损耗与局部阻力，同时也能降低管路变径处的应力集中风险，提升整个管路系统运行的稳定性。

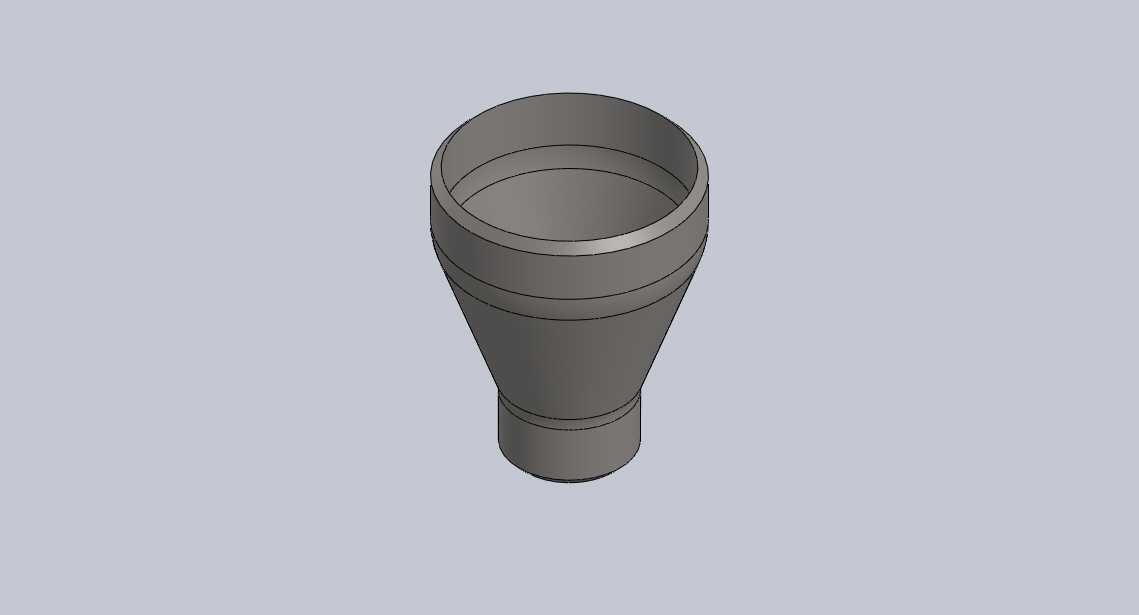

这款异径管采用同心结构设计，整个变径段的轴线与两端连接段的轴线完全重合，在安装过程中无需额外调整偏心量，能够直接对齐两端管路的中心，大幅降低现场安装的对位难度，尤其适合对管路同轴度有要求的垂直安装场景，避免偏心异径管安装时出现的积液、积气问题。产品整体外形为平滑过渡的锥段结构，大端与小端均预留了标准的管路连接配合段，连接段的外径尺寸匹配常规同通径管路的接口标准，安装边界清晰，在管路排布时可以直接按照两端通径的管路占位预留安装空间，锥段的过渡长度经过合理设计，既保证了流道的平滑收缩，不会出现通径骤变的台阶结构，也不会因为过渡段过长占用过多的管路排布空间，适配紧凑空间内的管路改造需求。

从设计思路层面，建模过程中优先保证了内壁流道的连续性，整个内壁锥面的母线为直线平滑过渡，没有局部凸起或凹陷，避免流体输送过程中出现物料滞留的问题，对于输送含微小固体颗粒的流体工况，也能减少颗粒在变径位置的沉积堵塞概率。外壁设计有环形的加强凸缘结构，对应两端连接段的根部位置，能够提升接头在压接、螺纹连接或是焊接时的结构强度，避免安装施力过程中出现接头变形的问题。壁厚设计兼顾了结构强度与材料成本，常规工况下的承压能力能够匹配同通径标准管路的压力等级，不需要额外做补强处理。在实际选型使用时，只需要确认两端对接管路的通径尺寸，就可以直接匹配对应规格的异径管，不需要额外制作过渡接头，能够有效缩短管路施工的周期，减少现场焊接或拼接的工作量，同时标准化的结构也方便后期管路维护时的备件更换，降低运维成本。
