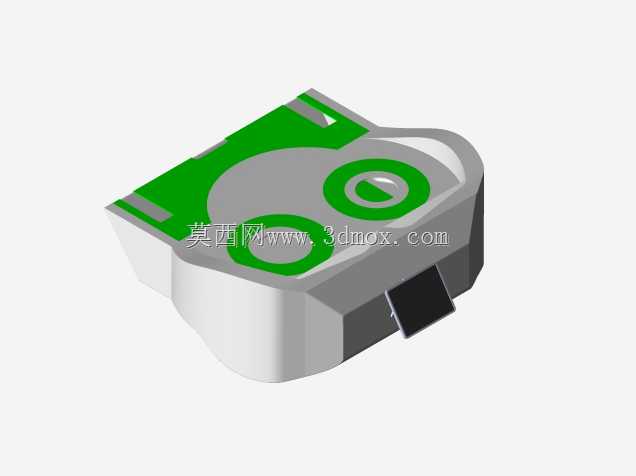

螺旋侧向训练设备机盖结构设计

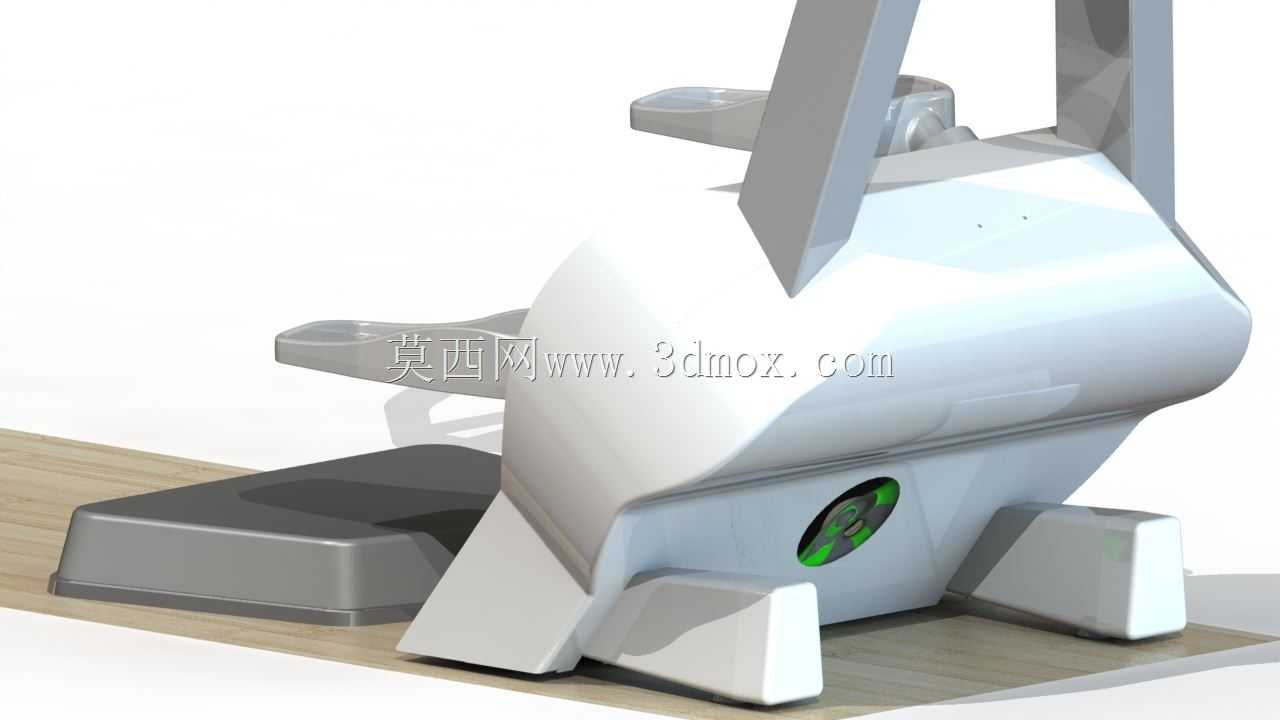

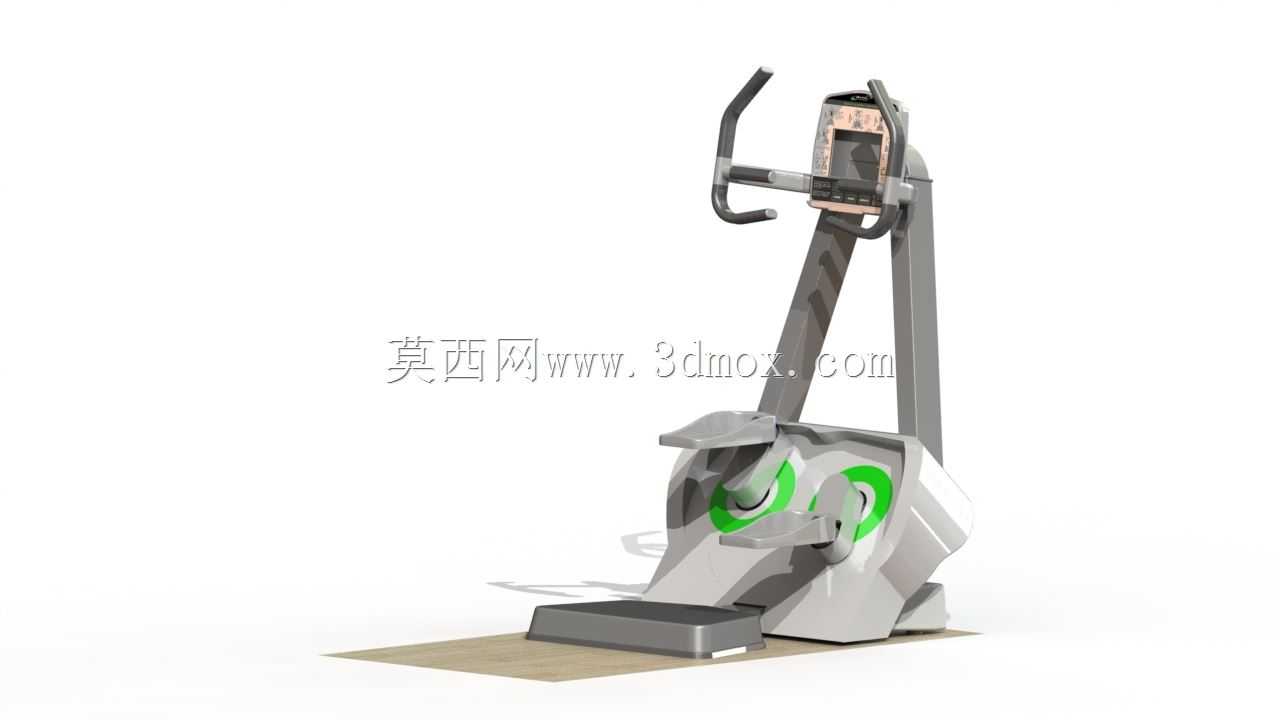

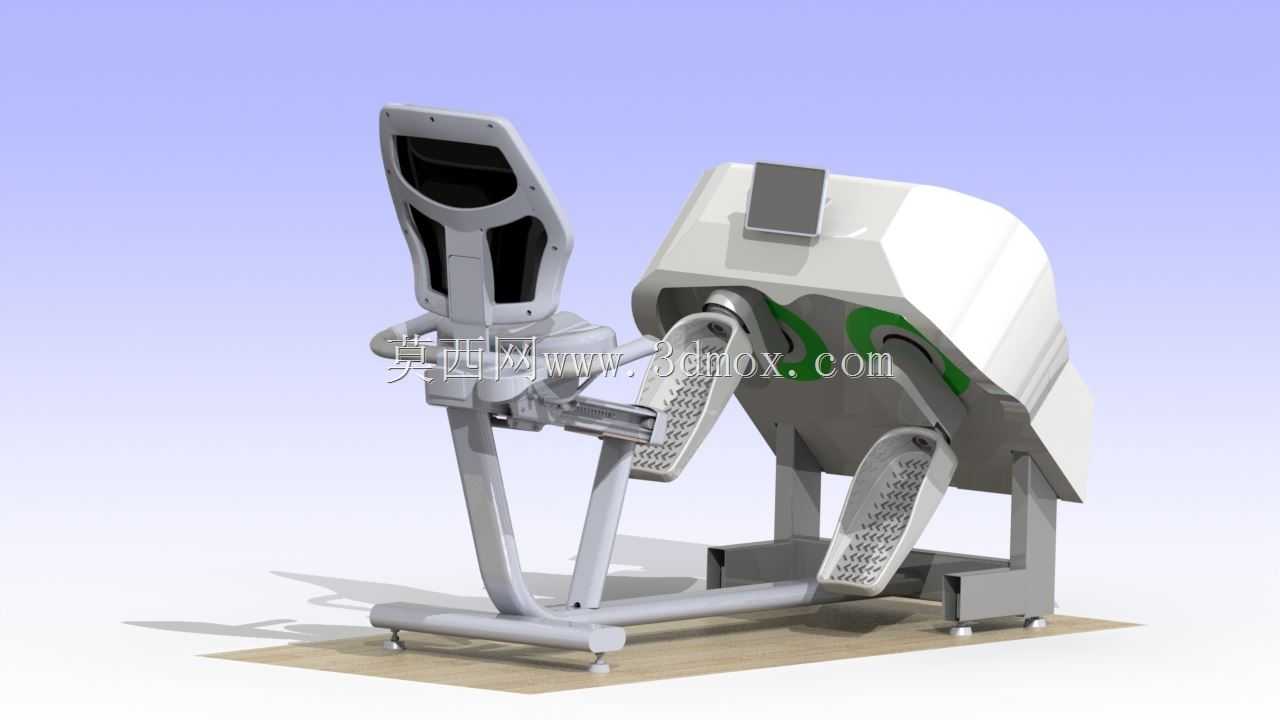

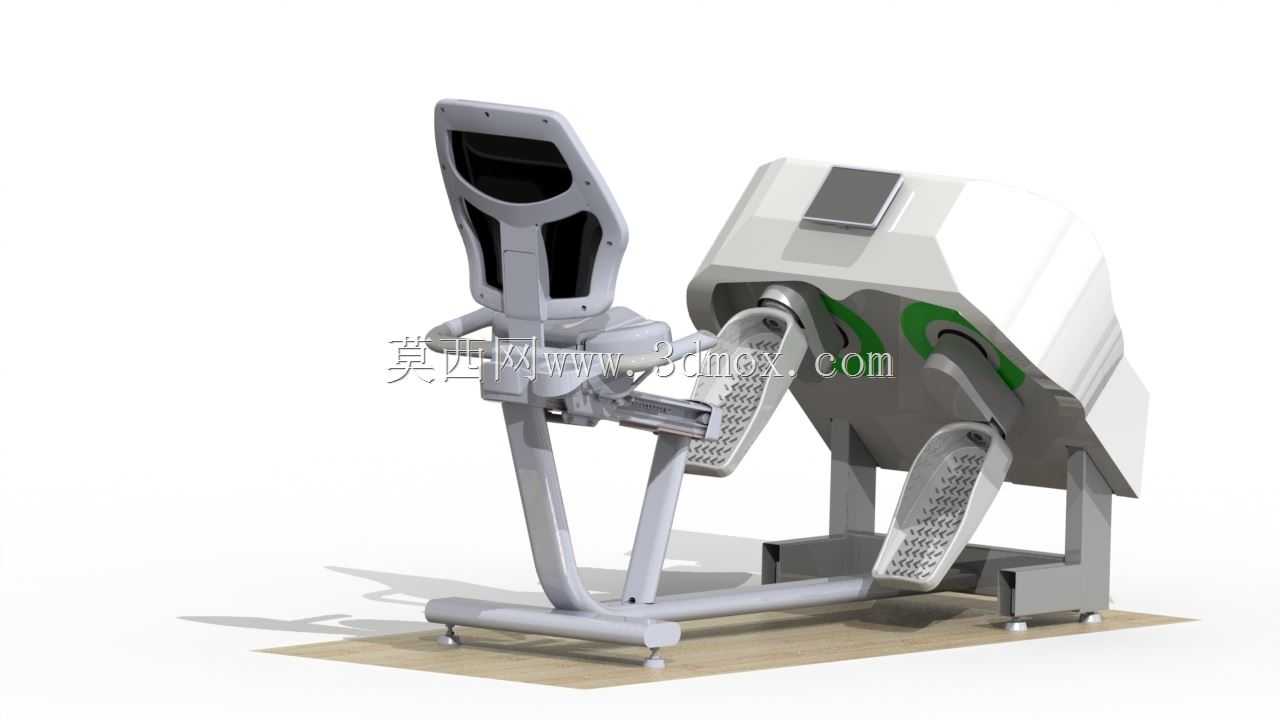

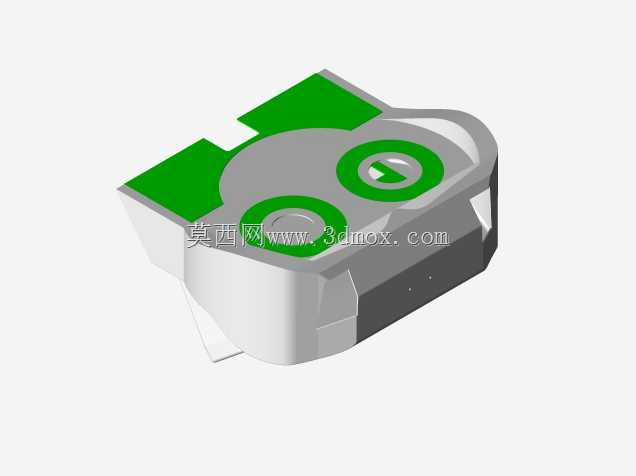

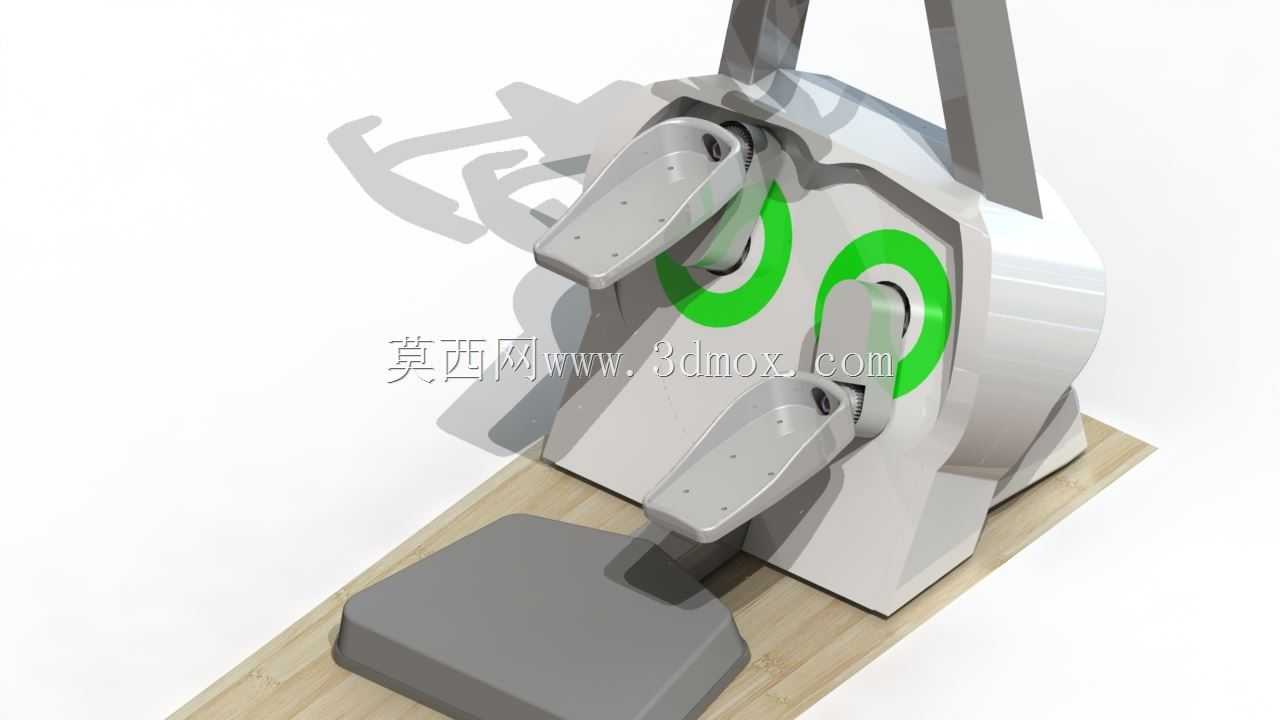

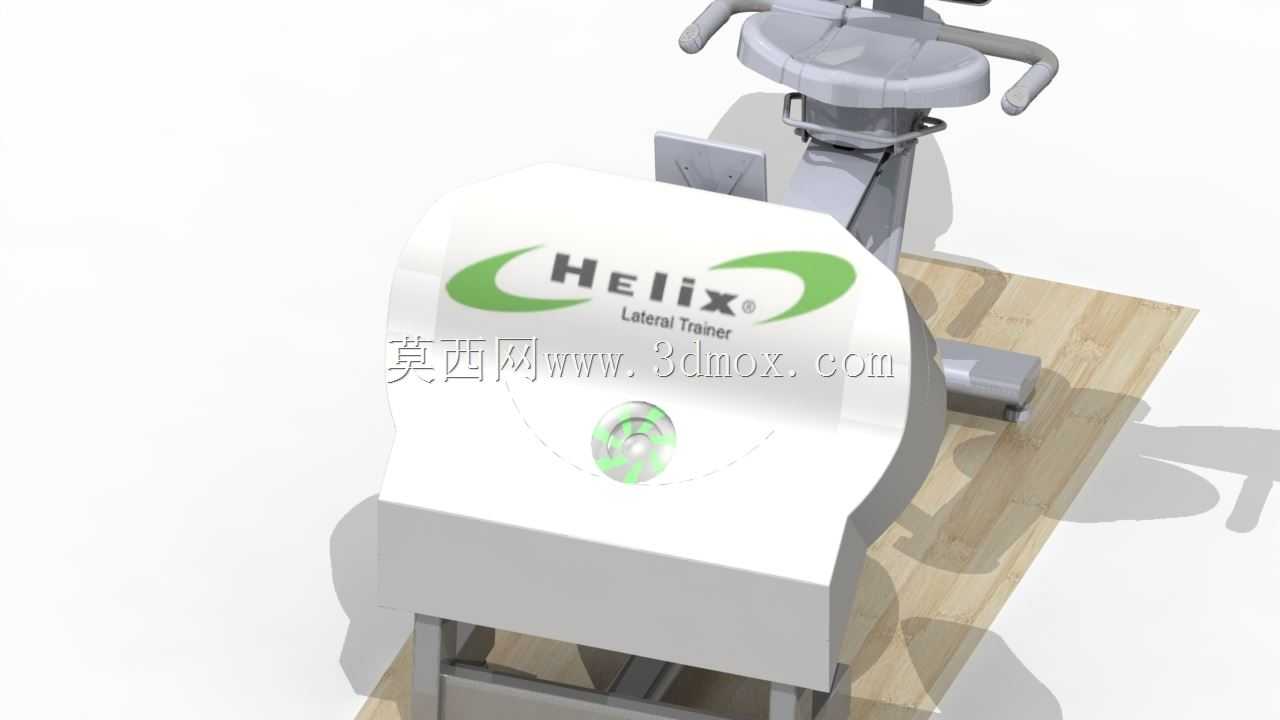

这款机盖主要适配螺旋侧向训练设备，属于健身训练器材的外部防护与功能集成部件，日常应用场景覆盖商用健身房、家庭健身区的侧向螺旋训练设备配套，核心作用是包覆设备内部的旋转传动组件，避免运动过程中使用者肢体接触运动部件引发安全隐患，同时兼顾设备外观整体性与内部运行状态的可视需求。设计阶段优先控制零件总数量，摒弃传统多件拼接的冗余结构，尽可能压缩整体外廓尺寸，让配套设备能够适配家庭场景下有限的摆放空间，不会因为机盖外凸过多占用额外的活动区域，同时适配同系列两台侧向训练机的通用安装接口，实现同规格部件的互换通用，降低备件储备的品类压力。部件连接采用卡扣式快装结构，无需额外的紧固件辅助，安装时对准设备本体的卡位直接按压即可完成固定，后期维护拆解时不需要借助专用工具，徒手即可完成机盖拆卸，大幅降低设备日常维保的操作门槛。在机盖对应内部旋转轮组的背面位置，集成了透明有机玻璃视窗结构，不需要拆解机盖就可以直接观察内部旋转轮的运行状态，日常巡检时可以快速判断轮组是否存在偏摆、异物卡滞等异常情况，同时透明视窗区域可以预留螺旋标识的展示位置，兼顾设备运行状态观察与品牌标识呈现的双重需求。安装边界方面，机盖的内型面完全贴合设备本体的安装基面，所有卡扣位置的公差控制在合理装配区间，安装后不会出现与内部运动部件的运动干涉，机盖外缘做了圆弧过渡处理，没有尖锐棱角，避免使用者在设备周边活动时发生磕碰划伤，整体壁厚均匀，既满足日常使用的结构强度要求，不会因为常规的外力碰撞出现开裂变形，也不会因为壁厚过大造成不必要的材料浪费，适配批量注塑生产的工艺要求，成型后不需要大量的后处理工序即可直接装配使用。
