皮卡汀尼导轨适配运动相机安装固定支架

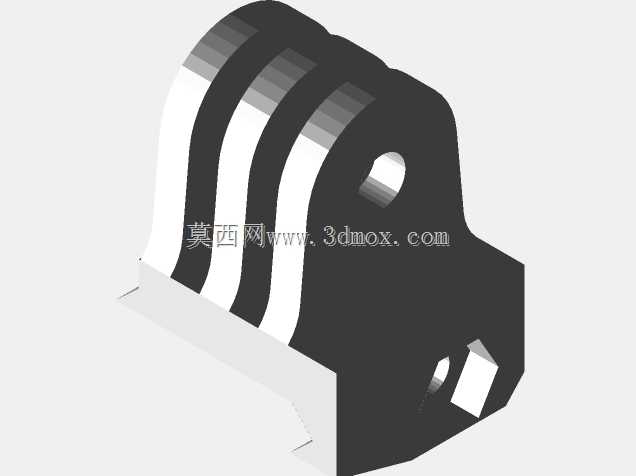

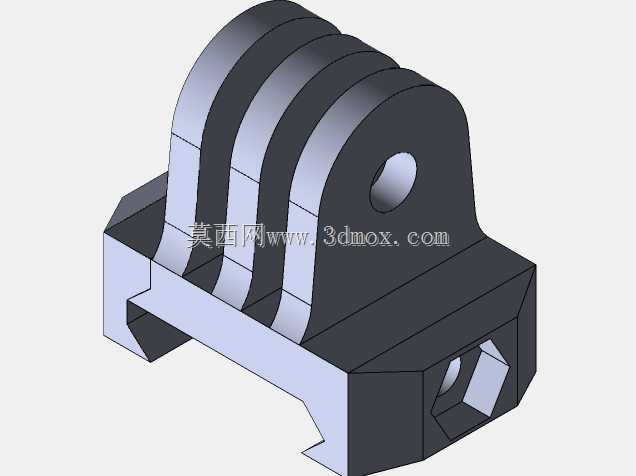

这款适配皮卡汀尼导轨的运动相机安装支架，主要面向户外射击记录、战术装备拓展、野外作业影像采集等场景设计，解决运动相机在带标准皮卡汀尼导轨的装备上快速固定、角度稳定的实际使用需求。从结构设计来看，支架下部采用与皮卡汀尼导轨完全契合的卡槽结构，卡槽内侧做了适配导轨齿距的限位凸台，安装时可顺着导轨滑槽滑入到位，侧面预留的内六角锁紧孔可通过标准紧固件将支架与导轨牢牢锁死，避免射击后坐力、野外行进颠簸导致的支架移位、相机松脱问题，锁紧后支架与导轨的配合间隙控制在0.1mm以内，不会出现旷量晃动影响拍摄画面稳定性。支架上部采用多片式铰接耳结构，耳片上开设同轴通孔，可适配运动相机原厂的快装插销与锁紧旋钮，无需额外加工转接件就能直接兼容主流运动相机的安装接口，多片耳片的设计既提升了铰接部位的结构强度，分散相机重量带来的局部应力，也能在调整拍摄俯仰角度时提供足够的夹持摩擦力，角度调整到位后锁紧旋钮即可保持姿态稳定，不会出现拍摄过程中角度下滑的问题。从安装边界来看，支架整体宽度适配标准皮卡汀尼导轨的槽宽，安装后不会超出导轨两侧的装备轮廓，避免在携行过程中勾挂外物，整体高度控制在较低范围，降低安装后相机的整体重心，减少外力碰撞时的力臂长度，提升抗冲击性能。材质适配方面，该结构既适合采用高强度工程塑料注塑加工满足轻量化使用需求，也可采用铝合金数控加工满足高强度重载场景的使用要求，两种加工方式都能通过现有结构直接实现，无需额外调整结构参数。在实际使用中，该支架可快速完成拆装，无需借助复杂工具，仅用标准内六角扳手即可完成导轨侧的锁紧固定，相机拆装则可直接通过原厂快拆结构实现，能够满足用户在不同装备之间快速转移相机、快速切换拍摄机位的使用需求，铰接部位的同轴度公差控制在0.05mm以内，保证插销插拔顺畅无卡滞，长期使用也不会出现磨损松旷的问题。
