双极5mm间距接线端子结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:294312
  • 双极5mm间距接线端子结构设计

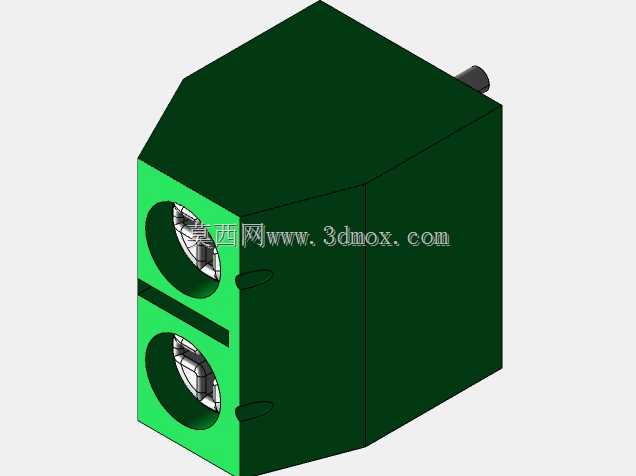

在低压电气柜、工业控制设备、小型机电装置的布线环节里,这类双极接线端子是非常常见的基础连接部件,主要承担两根独立导线的固定与导通作用,5mm的额定接线规格适配常规多股铜芯硬线与软线的压接需求,在控制柜内部走线、小型设备电源进线、传感器信号转接场景中都有大量应用。从结构设计来看,主体采用绝缘壳体包裹内部导电金属件的布局,外壳做了切角多边形的外形处理,并非规则长方体,这种设计一方面是为了在密集排布的端子排中预留手指操作的空间,方便接线时螺丝刀施力拧紧压线螺丝,另一方面也能减少相邻端子之间的爬电路径风险,提升绝缘安全性能。壳体正面设置上下两个独立的接线孔位,对应两极的独立导通回路,每个孔位内部都集成了压线框与导电铜件,导线插入后通过拧紧顶部的螺丝即可带动压线框压紧导线,实现可靠的机械固定与电气导通,避免设备运行过程中受振动影响出现导线松脱、接触不良的问题。壳体侧面预留了组合拼接的卡槽结构,实际使用时可以根据回路数量需求,将多个同规格端子拼接成任意极数的端子排,不需要额外的固定支架即可卡装在标准DIN导轨上,安装边界适配行业通用的35mm标准导轨尺寸,单极宽度5mm的尺寸参数也符合紧凑型布线的空间要求,能够在有限的柜内空间里排布更多回路。壳体尾部的出线位置做了圆弧过渡处理,避免导线弯折时被壳体棱角割破绝缘层,同时壳体表面的防滑凹槽设计,也方便在拼接拆分端子时手持施力,不会因为表面过于光滑出现滑脱。绝缘壳体选用的是常规工程绝缘材质,具备一定的阻燃与耐温性能,能够满足常规工业环境下的使用要求,内部导电件采用铜质基材做表面处理,降低接触电阻,减少大电流通过时的发热问题,保证长期运行的稳定性。在建模过程中,需要重点关注接线孔的同轴度、压线螺丝的行程空间、相邻端子拼接时的配合间隙,既要保证拼接后整体整齐无松动,也要保证每个接线单元的操作空间不受相邻部件的干涉,同时壳体的壁厚设计要兼顾绝缘强度与材料成本,避免壁厚过大造成整体尺寸冗余,或是壁厚不足导致装配时壳体开裂。
