枪械扳机组件结构设计三维数模

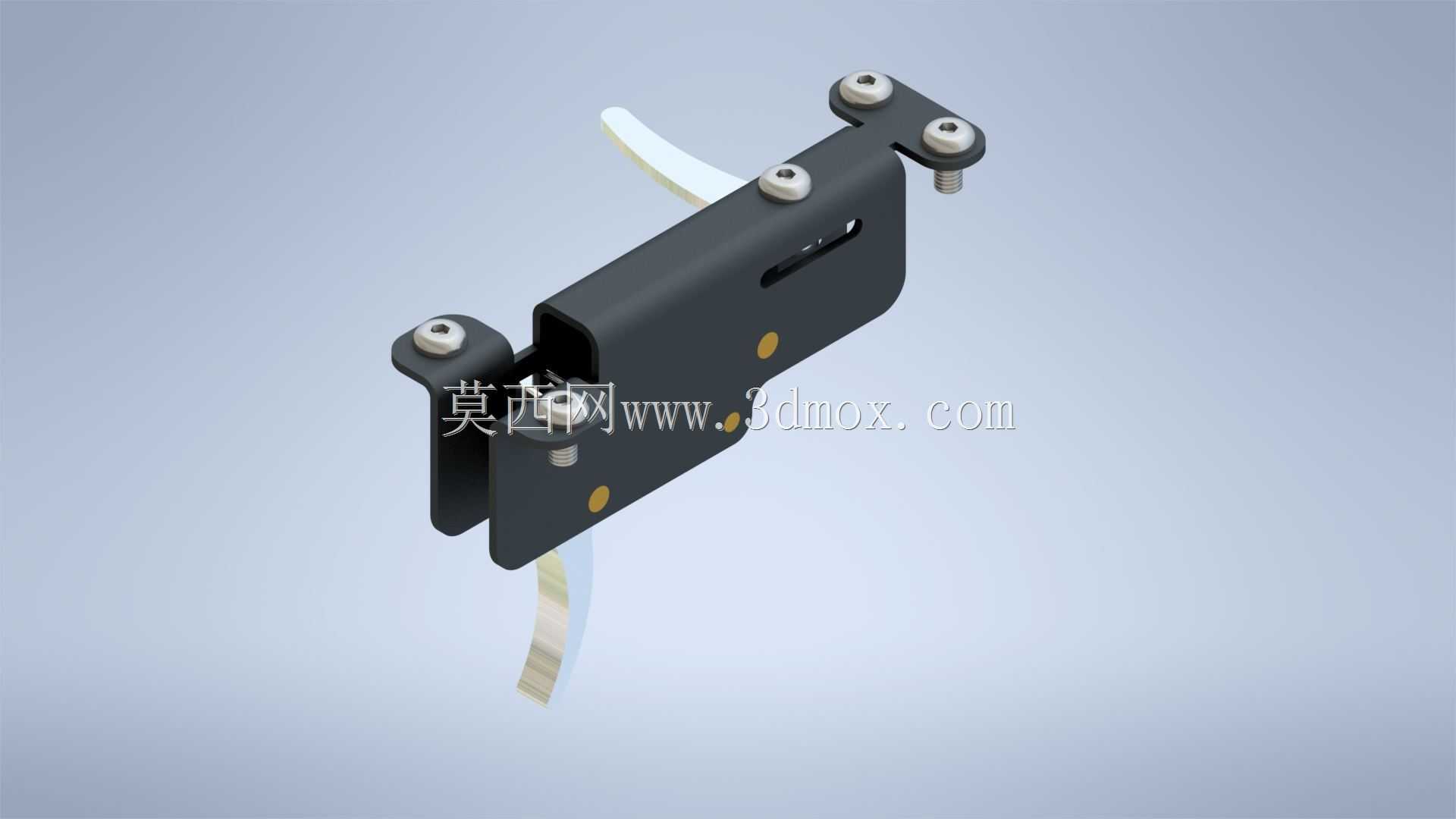

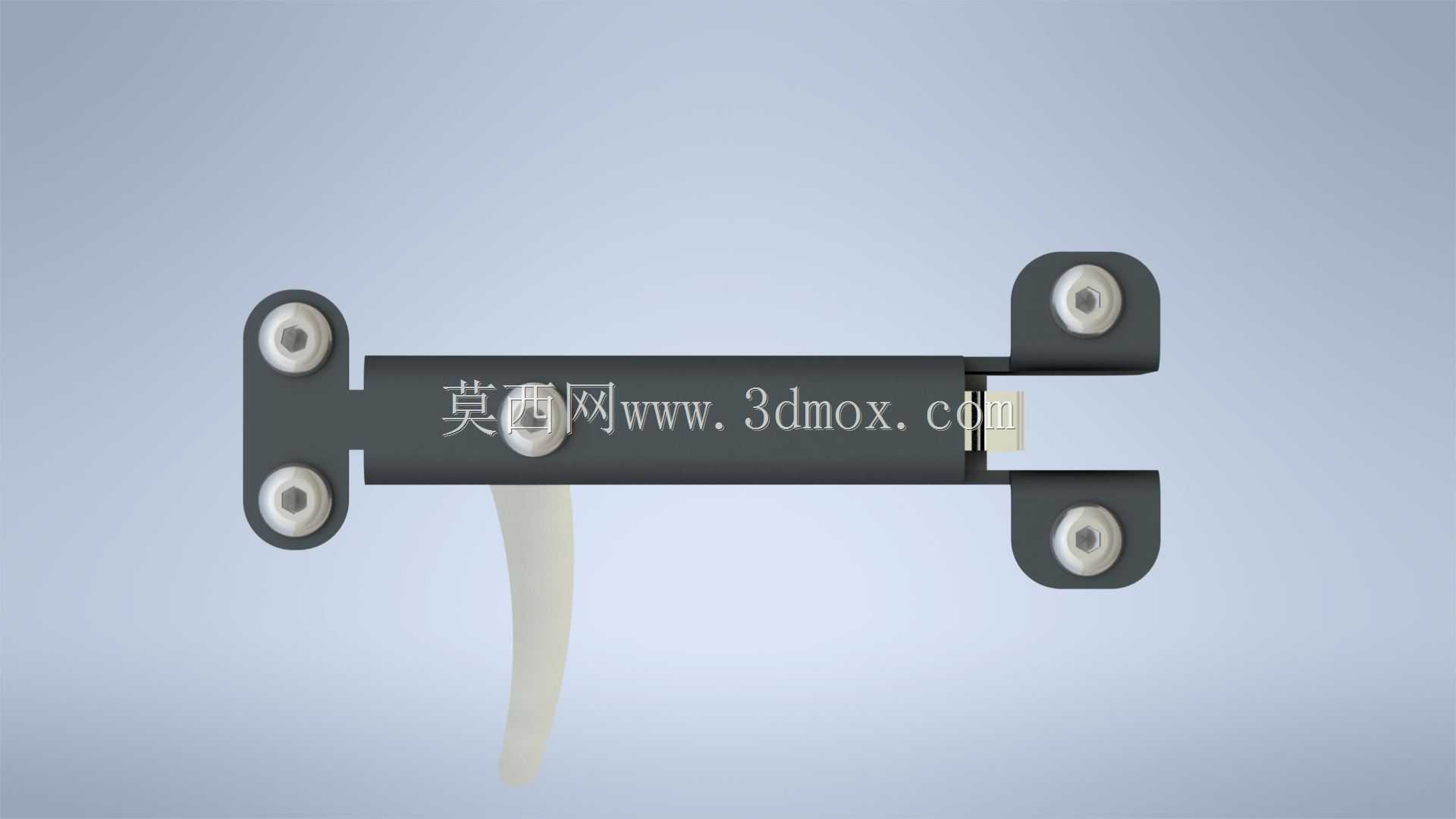

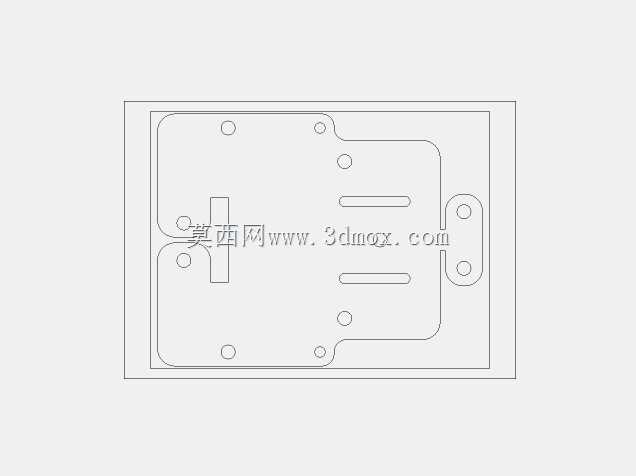

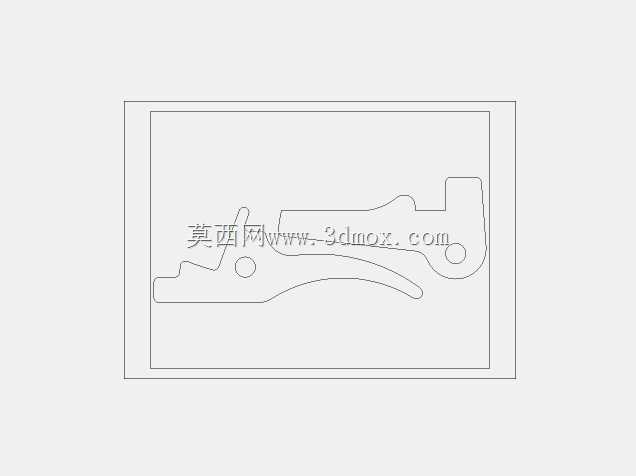

本次呈现的扳机结构，核心应用在民用运动枪械、训练模拟枪械的击发控制环节，作为枪械击发系统的核心操控部件，直接决定击发动作的响应手感、行程精度与触发可靠性，是枪械操控端与击发端之间的核心传动连接件。从结构设计逻辑来看，整个组件采用板式安装基座作为承载主体，基座上预留了四个沉头安装孔位，孔位间距严格匹配枪械机匣内部的安装定位基准，安装时可直接通过标准内六角紧固件完成与机匣的刚性连接，安装面平面度公差控制在0.02mm以内，避免装配后出现组件偏斜导致的扳机卡滞问题。基座侧面开设的长条形让位槽，是为击发阻铁的摆动行程预留的运动空间，槽体边缘做了R0.3的圆角钝化处理，避免阻铁往复运动时出现锐角刮蹭，提升机构动作的顺滑度。外露的扳机拨杆采用弧形贴合面设计，贴合手指接触的弧度做了15度的倾角优化，拨杆表面预留了防滑纹理的加工余量，实际生产时可根据使用场景做滚花或者包胶处理，提升扣压时的摩擦力，避免湿滑状态下出现打滑。组件内部的传动拨片采用弹性钢片材质预设，扣压扳机时会通过拨片推动阻铁解脱击锤，松开扳机时拨片会在自身弹力作用下复位，同时带动阻铁重新回到待击位置，整个传动链路的行程设计在3.2mm，扣压力度预设在18N-22N区间，既避免力度过轻导致的误触发，也不会因为力度过重影响连续击发的操控手感。设计过程中充分考虑了不同使用场景的适配性，整个组件的外形轮廓控制在长68mm、宽22mm、高34mm的边界范围内，不会超出常规小口径枪械机匣的内部安装空间，基座上的两个黄铜定位销孔，是为扳机转轴和阻铁转轴提供定位支撑，销孔与转轴的配合采用H7/h6的间隙配合，既保证转轴转动无卡滞，也不会因为间隙过大出现传动旷量。整个机构没有多余的冗余零件，所有传动环节都做了运动干涉校验，连续扣压循环测试下不会出现零件干涉、卡滞或者回弹不到位的问题，同时兼顾了加工工艺性，基座采用普通45号钢铣削加工即可成型，不需要复杂的五轴加工工序，拨片、扳机等零件都可采用冲压或者线切割工艺批量生产，有效控制生产制造成本，适合小批量定制或者量产配套使用。
