复古风格转轮式手持玩具枪械造型设计

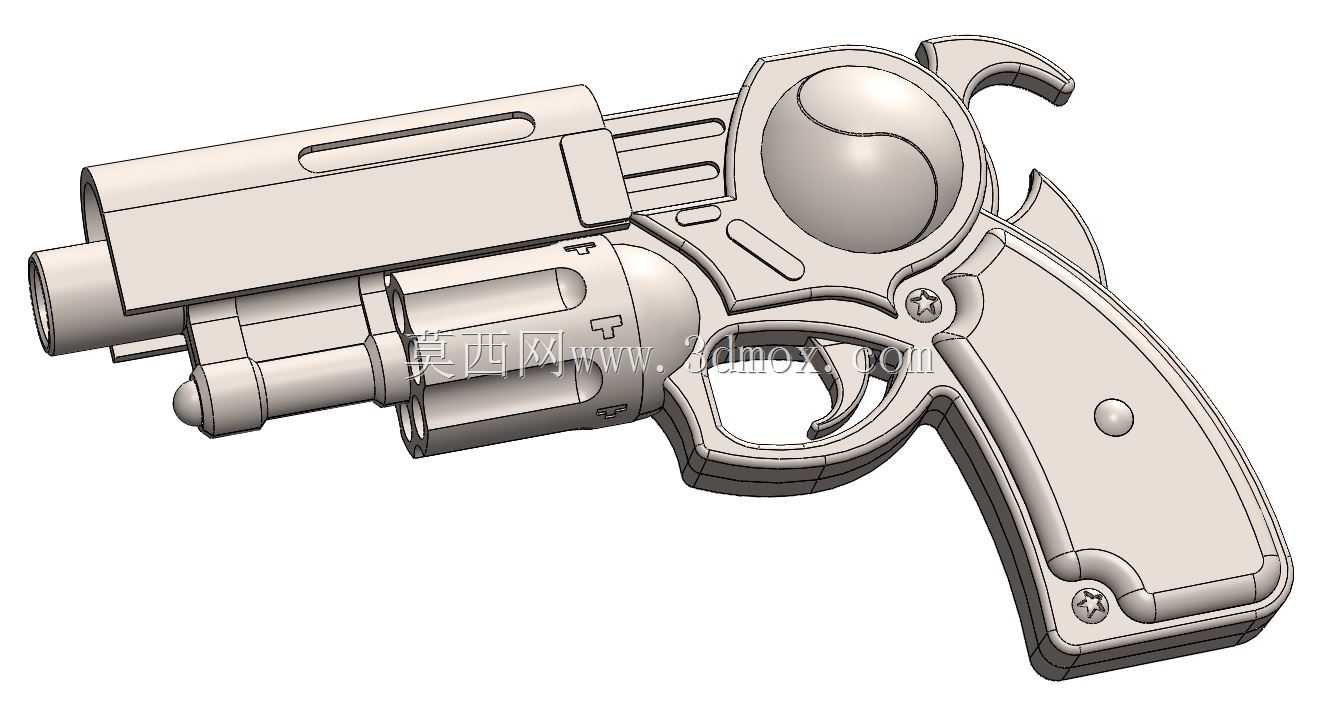

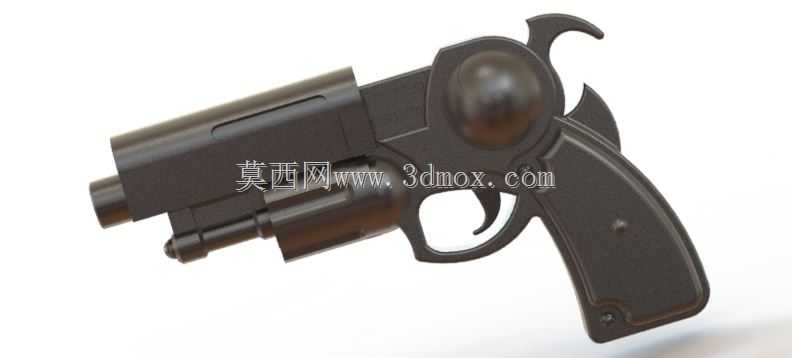

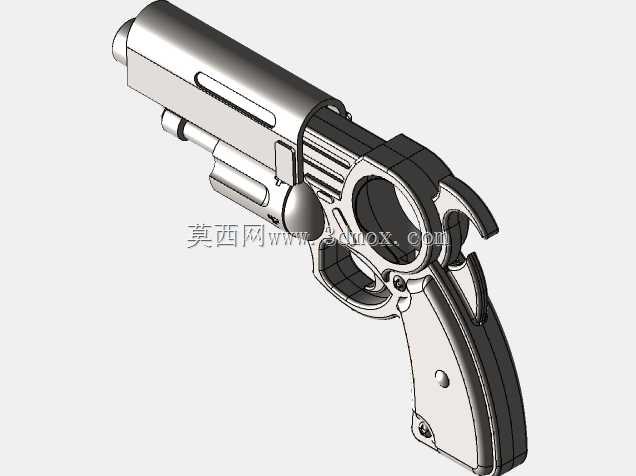

该造型设计面向文创周边、动画道具制作、桌面潮玩摆件的应用场景，整体采用转轮手枪的经典结构逻辑做卡通化重构，在保留枪械握持、击发结构识别特征的基础上，对所有棱角做了大圆角钝化处理，完全规避尖锐结构，适配玩具类产品的安全设计要求。从结构设计层面看，整体握持部分按照人体工程学手掌贴合弧度做曲面优化，握把处设置的两处圆形凸台对应实际装配时的紧固件安装位，可实现左右壳体的螺丝锁合，握把底部的包边结构既做造型层次区分，也能在装配时起到定位止口的作用，降低合模错位的公差风险。转轮部分做了一体化的圆润化处理，将传统转轮的分舱结构做曲面整合，既保留了转轮枪械的视觉识别点，也减少了小尺寸凸起结构带来的生产加工难度，适配注塑成型的工艺要求，避免出现薄壁厚差过大导致的缩痕问题。枪管部分采用分层套筒结构设计，外层套筒做长条形凹槽造型，既丰富了视觉层次，也能在实际注塑生产时减少壳体表面的缩水变形，内层枪管做阶梯轴式的分段设计，可兼容不同长度的内构安装需求，不管是放置声光模块还是做纯静态摆件的填充结构，都有足够的安装空间。击锤部分做了上翘的圆弧造型，扳机护圈做了放大的圆角处理，既保证手指扣动的空间余量，也避免了尖锐结构带来的磕碰风险。整体外形的安装边界控制在单手握持的尺寸范围内，横向最大尺寸不超过成年人手掌宽度，纵向长度适配常规桌面摆件的摆放空间，不需要额外的支撑结构即可稳定放置。设计过程中对所有配合面做了拔模角度预留，壳体壁厚控制在均匀的2mm区间，所有加强筋的厚度不超过壁厚的三分之二，完全适配常规注塑工艺的生产要求，不需要做特殊的模具结构处理。击锤与扳机位置预留了转动轴的安装孔位，可根据实际产品需求选择做固定结构或者可动结构，若做可动结构，轴孔的配合公差选用H7/g6的间隙配合，保证转动顺畅无卡滞，同时不会出现过大的晃动量。整体造型的曲面过渡全部采用G2连续处理，没有突兀的折角，表面处理可适配哑光磨砂、亮面烤漆等多种工艺，不管是做潮玩手办的涂装上色，还是做普通塑料玩具的原色注塑，都能呈现出流畅的造型质感。
