手持式气动冲孔枪内部结构三维设计

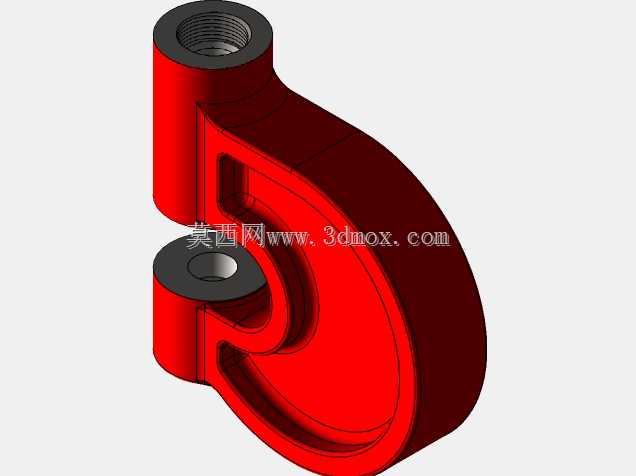

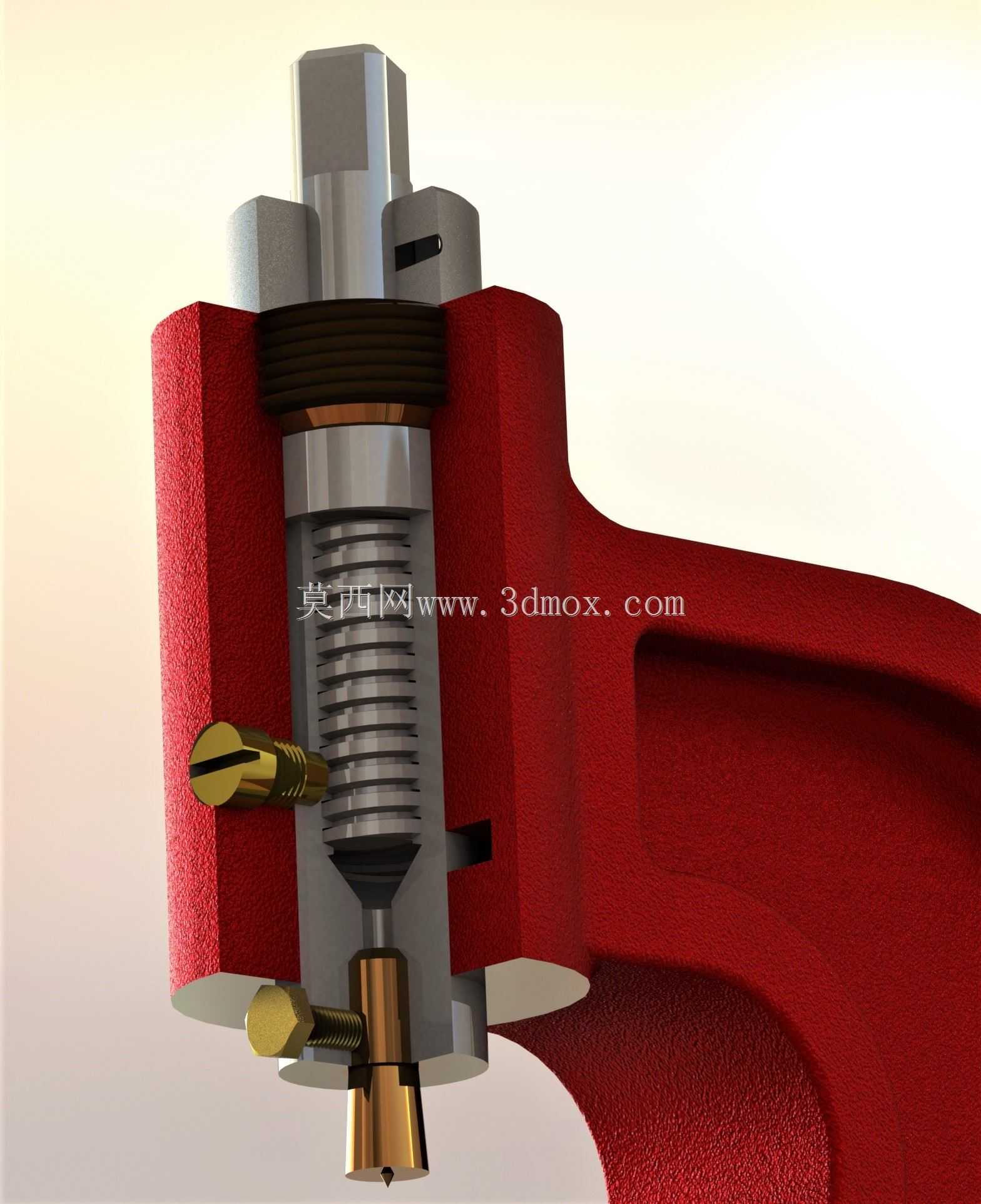

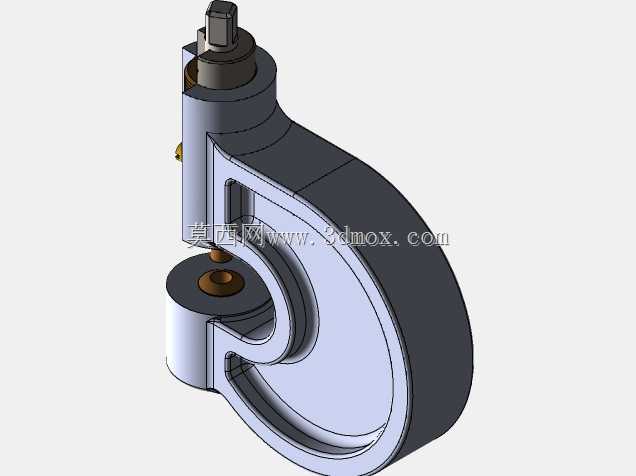

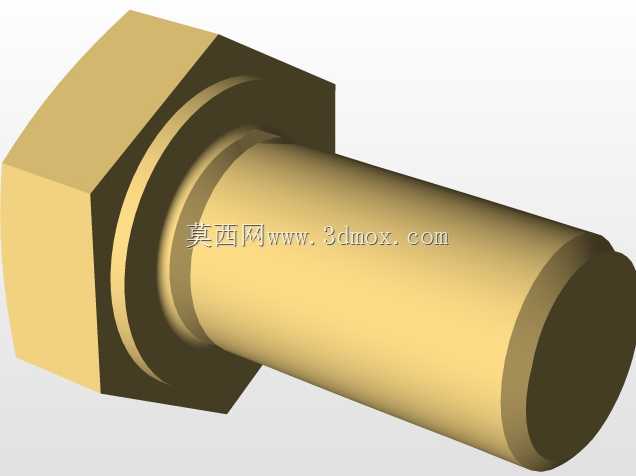

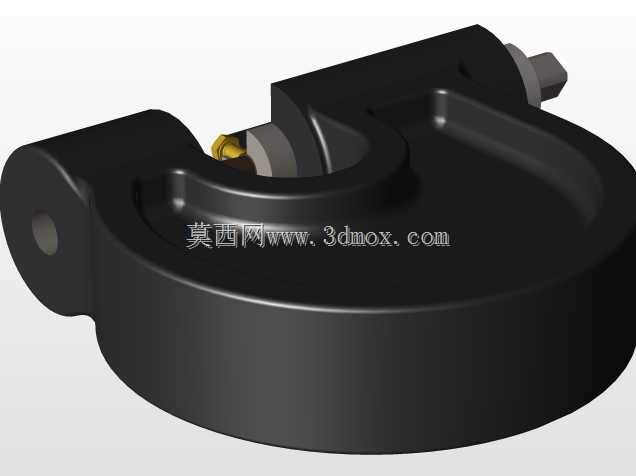

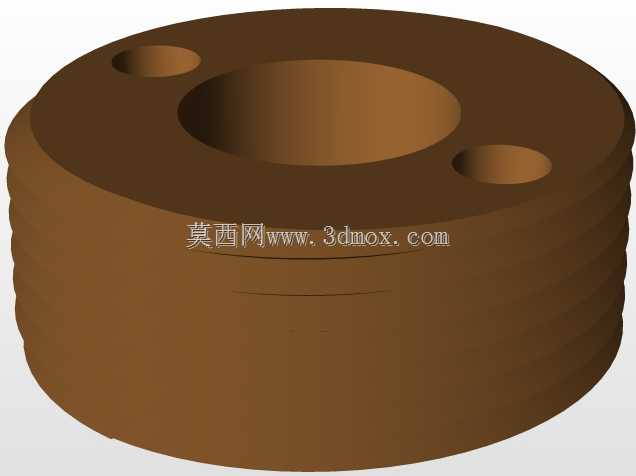

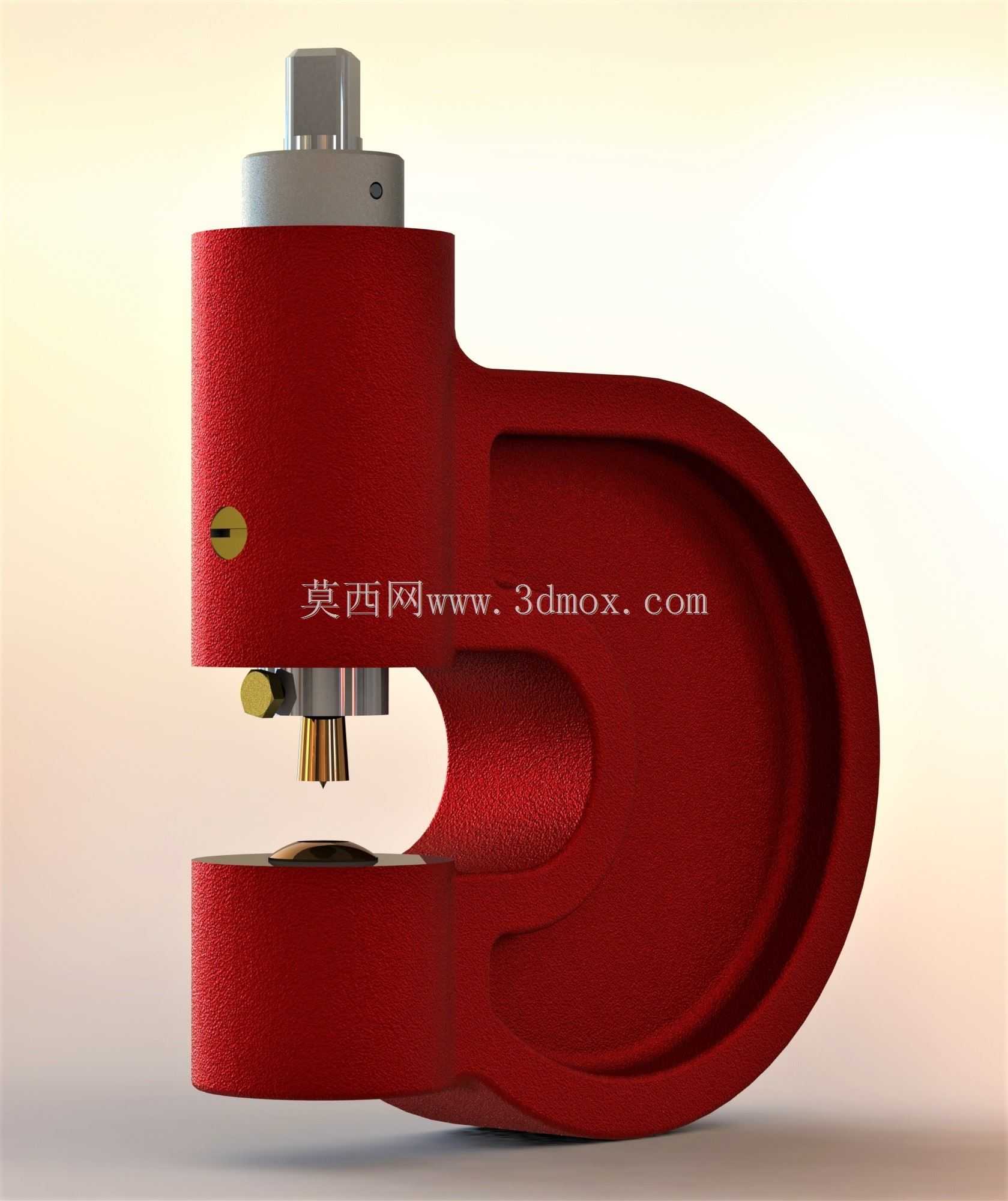

这款手持冲孔作业工具的结构设计，核心围绕现场薄板类工件的快速冲孔需求展开，在五金加工、广告标识制作、钣金现场修配等场景中，这类工具无需将工件转运至固定钻床或冲压工位，可直接在作业面完成定位冲孔，大幅降低异形工件、大型组装件的二次加工转运成本。从内部剖视结构来看，整体采用枪式握持布局，握持区域的曲面弧度贴合手掌施力角度，作业时单手握持即可完成对位、施力、冲孔的全流程操作，机身主体采用高强度铸铝壳体，在保证结构刚性的前提下控制整体重量，降低长时间手持作业的疲劳感。核心冲孔组件设置在机身前端的同轴腔体内，顶部的六角调节端可伸出壳体外部，通过旋转调节即可改变冲头的下行行程，适配不同厚度板材的冲孔需求，避免行程过大导致冲头磕碰底座、或是行程不足无法冲穿板材的问题。腔体内的复位弹簧采用矩形截面压缩弹簧，相比普通圆线弹簧具备更大的承载能力与更稳定的复位行程，长期往复作业也不会出现弹力衰减、卡滞的问题。侧面设置的两个紧定螺钉分别用于冲头导向套的锁紧与进气流量的微调，导向套与冲头的配合间隙控制在0.02mm以内，保证冲孔过程中冲头不会出现偏摆，冲出的孔位边缘无毛刺、圆度公差控制在0.05mm范围内。进气通路集成在握持手柄的内部腔道，与外部气源连接后，扣动扳机即可推动气缸内的活塞带动冲头下行完成冲孔，松开扳机后复位弹簧带动冲头回位，单次冲孔的作业周期可控制在0.3秒以内。安装边界方面，前端冲头的伸出端面到握持手柄尾部的整体长度控制在220mm以内，机身最大宽度处不超过80mm，可伸入宽度100mm以上的狭窄腔体内完成冲孔作业，适配各类受限空间的现场加工需求。冲头与活塞的连接采用快拆式结构，无需专用工具即可更换不同直径的冲头，覆盖2mm到10mm直径的常规冲孔需求，更换冲头时只需松开前端的锁紧螺套即可完成拆装，日常维护的便捷性较高。壳体的拼接面采用止口定位加密封胶圈的设计，避免作业过程中压缩空气泄漏，保证气缸腔内的压力稳定，在0.6MPa的常规气源压力下即可输出足够的冲裁力，可冲穿最大厚度2mm的冷轧钢板或是5mm厚度的铝合金板材，完全覆盖现场修配作业的常规加工需求。
