福特Ranger底盘改装救护车辆结构设计

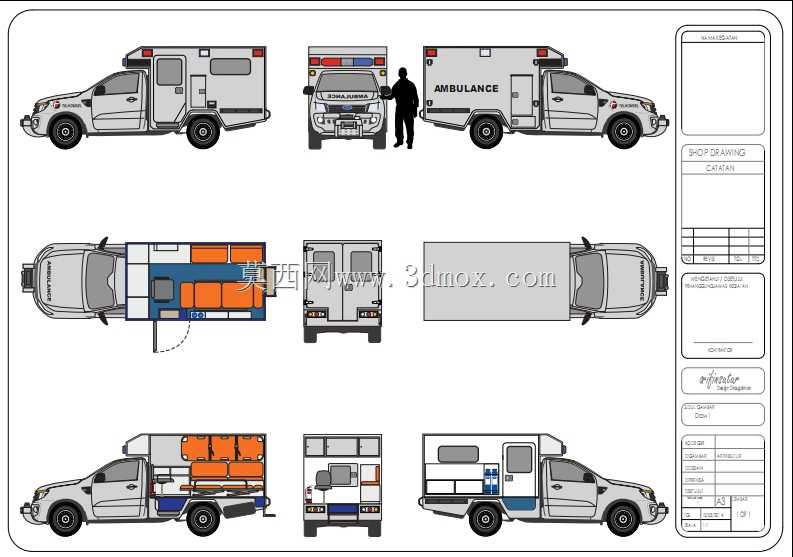

这款基于皮卡底盘改装的救护车辆，主要面向城郊、乡镇及地形复杂区域的院前急救转运场景，区别于常规城市商用救护车的低底盘设计，皮卡底盘带来的高通过性，能够应对非铺装路面、乡村土路甚至轻度越野路段的通行需求，解决偏远区域急救车辆难以抵达的痛点。从结构设计逻辑来看，整车采用双排座舱加后装医疗舱的分体式布局，前排座舱保留原车驾乘功能，可容纳驾驶员、急救医师及一名随行人员，后排与后舱通过密封隔断分隔，避免医疗舱内的设备、病患对驾驶区域造成干扰，同时隔断上预留观察窗与传递口，方便驾乘人员与舱内医护实时沟通。后装医疗舱的设计完全围绕急救作业流程展开，舱体采用轻量化复合板材搭建，在保证结构强度的同时控制整车上装重量，避免超出底盘承载上限。舱内左侧沿舱壁布置长条式医疗设备柜，可固定监护仪、除颤仪、氧气瓶等常规急救设备，柜体边缘做圆角处理并设置防滑绑带，防止车辆行驶过程中设备滑移；舱内中部布置可折叠式担架平台，平台带有锁止机构，可适配标准铲式担架与轮式担架，担架下方预留储物空间，可放置急救包、脊柱板、输液架等耗材；舱体右侧设置折叠式医护座椅，座椅配备安全带，可供医护人员在转运途中全程看护病患，座椅旁设置可翻折的小操作台，方便医护开展静脉穿刺、生命体征记录等操作。从外形尺寸与安装边界来看，整车在原车基础上对后舱进行加高处理，舱体顶部不超出原车最高点过多，保证车辆可通过常规限高路段；舱体宽度与原车货厢宽度保持一致，两侧不超出原车后视镜外沿，避免影响车辆狭窄路段通行能力；后舱尾部采用对开门设计，开门角度可达180度，方便担架从尾部直接推入，无需额外调整角度，尾部还设置有可翻转的踏步，降低担架搬运的高度差。车身外部的标识与警示系统也做了针对性设计，车顶前部安装长排警示灯组，包含红蓝爆闪灯与警报器，车身侧面粘贴高反光的AMBULANCE标识与急救十字标识，即使在夜间或雨雾天气也具备足够的辨识度；车身左侧设置有外接电源接口，可在车辆停靠待命时接入市电，为舱内设备供电同时为车载电瓶补能，避免长时间怠速耗油。在结构连接设计上，后舱与底盘车架采用高强度螺栓加焊接的混合连接方式，连接点均匀分布在车架纵梁上，避免应力集中导致的舱体松动，同时在连接位置加装橡胶减震垫，过滤行驶过程中的路面颠簸，减少舱内设备的震动损耗，也能提升病患转运过程中的平顺性，避免颠簸对病患造成二次伤害。舱体内部还做了密封与隔音处理，内壁采用易清洁的医用级防火材料，可直接使用消毒剂擦拭，满足院感防控要求；舱内设置独立的空调与通风系统，可单独调节舱内温度，同时配备负压换气接口，在转运传染性病患时可快速切换为负压模式，避免病菌扩散到舱外。从底盘适配的角度来看，改装过程中保留了原车的动力、传动与悬挂系统，仅对后悬挂进行了小幅强化，更换了刚度更高的钢板弹簧与减震器，匹配上装后的整备质量，保证车辆的操控稳定性与制动性能符合机动车运行安全标准，不会因为上装改装影响原车的行驶可靠性。
