创意手枪幻灯片结构三维建模作品

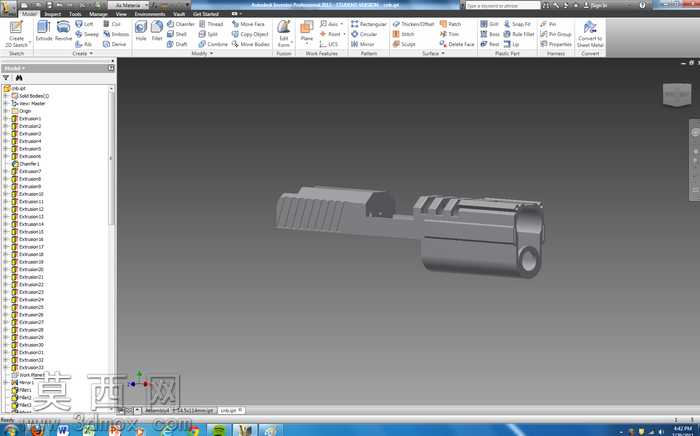

本作品为创意手枪幻灯片结构的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体建模流程遵循参数化设计逻辑，从结构草图绘制阶段便严格把控各部件的尺寸比例与装配关系。建模初始阶段，首先对目标手枪滑套及配套联动结构进行拆解分析，将整体结构划分为外滑套主体、内部导向槽、前端限位结构、尾部铰接孔位四个核心建模模块，每个模块均采用草图驱动特征的方式生成：首先绘制各部件的基准截面草图，通过拉伸、切除、倒角等基础特征构建实体初模，针对滑套表面的防滑纹理结构，采用阵列特征结合线性草图阵列的方式完成，确保每一条防滑齿的间距、深度、倾斜角度完全一致，还原真实枪械部件的触感与视觉细节。在结构装配环节，严格按照真实枪械的部件运动逻辑添加装配约束，滑套与基座之间添加滑动配合约束，尾部铰接孔添加同轴心约束，确保各部件在虚拟装配环境下可实现符合设计逻辑的相对运动，无干涉错位问题。材质与渲染环节，针对枪械金属部件的材质特性，调整材质参数模拟碳钢哑光金属质感，对表面防滑纹理区域添加细微的粗糙度差异，还原金属部件经过加工后的表面肌理；渲染阶段采用三点布光方案，主光源模拟侧方硬光突出结构轮廓与防滑纹理的凹凸质感，辅光源补充暗部细节避免结构死黑，环境光添加微弱的冷色调反射提升金属材质的真实感，最终渲染输出的效果图可清晰展示各部分的结构衔接关系与细节特征。本设计的核心思路是打造一款区别于常规手枪结构的创意滑套部件，在保留手枪核心功能结构逻辑的基础上，对滑套的外形轮廓、防滑纹理布局、前端结构造型进行创意化调整，既满足结构合理性要求，又具备独特的视觉辨识度，建模过程中所有特征均保留参数化编辑属性，可根据后续需求快速调整尺寸参数或修改结构细节，适配不同的设计迭代需求。
