带可选滑柄的手枪弩结构设计

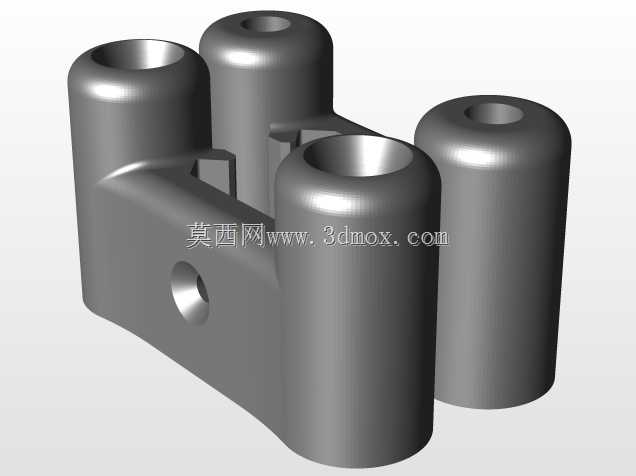

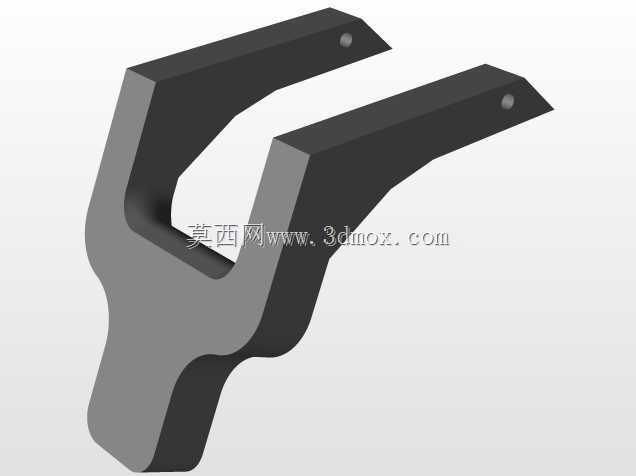

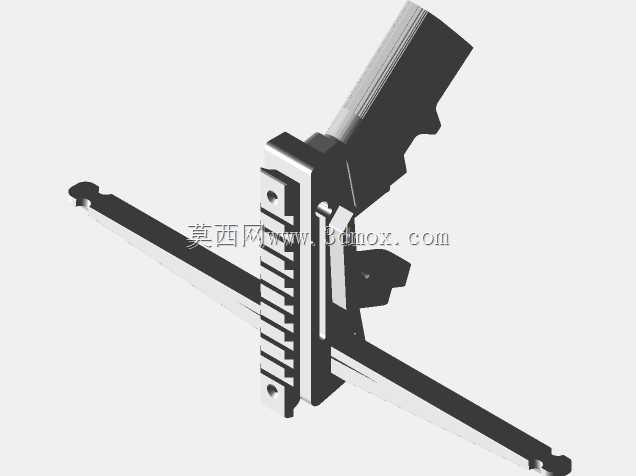

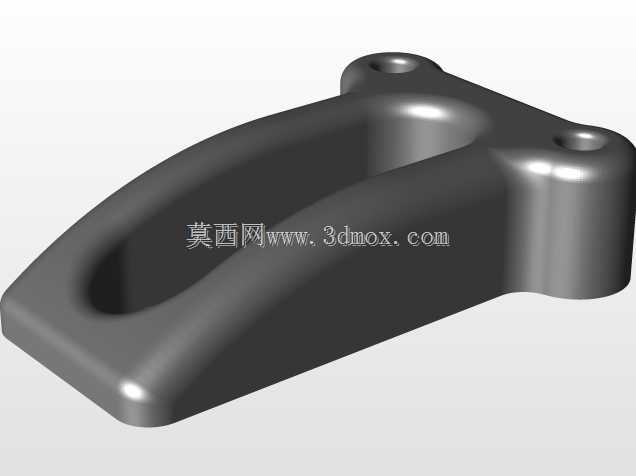

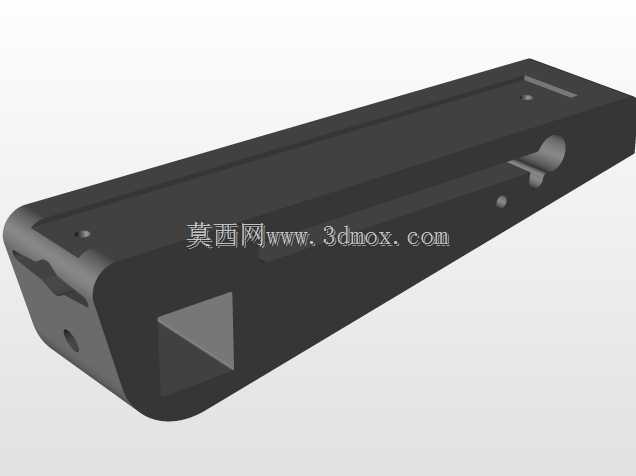

这款带可选滑柄的手枪弩结构，在小型弹射装置的结构设计中做了不少贴合实际使用场景的优化，首先从应用场景来看，这类小型弩具结构常被用于休闲竞技的软质弹丸发射场景，也可作为机械结构教学的演示样件，帮助从业者理解连杆触发、导轨导向这类基础机械结构的配合逻辑，同时适配3D打印加工的特性，所有构件的壁厚、连接位都做了适配熔融沉积成型工艺的调整，避免打印过程中出现翘曲、支撑过多难以去除的问题。从功能特性来看，核心的发射触发结构采用了阶梯式的阻铁设计，配合导轨上的定位卡槽，能够在待击发状态下稳定锁定弓弦位置，避免出现滑膛、误触发的问题，可选滑柄的设计则是考虑到不同使用者的握持习惯，滑柄通过侧方的螺钉孔位与主体框架连接，不需要额外修改主体结构即可完成拆装，握持部分的轮廓做了贴合手掌弧度的切角处理，长时间握持也不会出现硌手的问题。设计思路上，整个结构没有采用一体化打印的方案，而是将导轨、触发组件、握把、滑柄拆分为独立构件，一方面是降低单个打印件的尺寸要求，普通桌面级3D打印机的成型尺寸即可完成所有零件的加工，另一方面是易损件可以单独更换，比如阻铁部位属于高频受力件，出现磨损后不需要重新打印整个主体，只需要替换对应的小零件即可，大幅降低了后期维护的成本。安装边界方面，主体导轨的长度控制在210mm左右，宽度方向的最大尺寸为135mm，安装滑柄后整体高度为140mm，所有连接螺钉都采用标准的M3、M5规格，不需要定制特殊紧固件，导轨部分的截面为矩形导向结构，与弓弦滑块的配合间隙控制在0.2mm，既保证滑动过程的顺畅度，又不会因为间隙过大出现发射轨迹偏移的问题，握把与主体的连接采用两个M3螺钉从内侧锁紧，连接位做了沉孔处理，螺钉头部不会突出于握把表面影响握持手感。从结构受力的角度来看，弓弦挂点位置做了加厚处理，壁厚达到4mm，能够承受弓弦拉伸后的最大张力，触发杠杆的转动轴位做了轴套加强设计，避免多次扳动后出现轴孔磨损导致的扳机行程变大、触发力度不稳定的问题，前伸的导轨部分下方设置了支撑肋条，从握把前端一直延伸到导轨端部，提升长导轨的结构刚性，避免发射时导轨出现形变影响弹丸的出射精度。另外在细节设计上，导轨表面做了等距的刻度凹槽，一方面可以作为装饰提升结构的机械质感，另一方面也可以作为弹丸装填位置的参考标记，方便使用者根据发射距离调整装填位置，滑柄的侧面做了防滑的纹理凹槽，手部出汗时也能保持稳定的握持，整个结构的所有棱角都做了R1的圆角处理，既避免打印后出现尖锐边角划伤使用者，也能减少打印过程中应力集中导致的零件开裂问题。
