自制DIY封闭式CNC数控机床基础结构设计

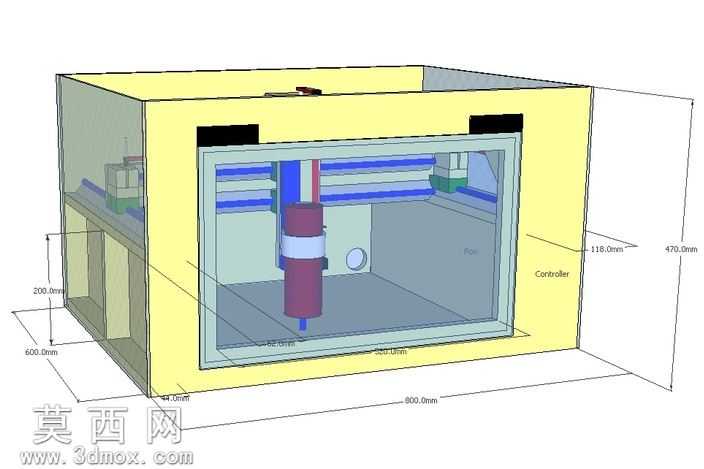

本作品为DIY用途的封闭式CNC数控机床基础框架三维设计，整体采用箱式封闭外壳结构，建模阶段优先完成整体空间布局与外防护结构搭建，未添加内部复杂功能组件，适配个人自制加工设备的前期方案验证需求。模型整体外轮廓尺寸标注清晰，长度方向为800mm，宽度方向为600mm，高度方向为470mm，正面预留大尺寸透明观察窗，方便加工过程中实时观测内部加工状态，同时封闭外壳可有效阻挡加工过程中产生的切屑飞溅，降低加工噪音对外扩散。外壳侧面预留圆形走线与操作孔位，顶部预留设备吊装与辅助组件安装位，底部设置支撑框架结构，为后续加装运动导轨、主轴组件、驱动系统预留充足的内部安装空间。建模过程中采用基础几何体拼接的方式完成整体结构搭建，外壳主体赋予浅黄色哑光材质模拟钣金喷塑效果，观察窗赋予半透明玻璃材质，内部运动横梁、立柱组件分别赋予蓝色、紫红色区分不同功能模块，各结构连接处做直角过渡处理，符合个人DIY加工的工艺可行性，降低自制过程中的加工难度。设计思路上优先保障整体结构的空间合理性，先确定整体外框尺寸与内部加工行程空间，再依次规划各功能组件的安装位置，预留控制器安装区域，整体结构简洁规整，无冗余设计，既满足前期方案的可视化验证需求，也为后续逐步加装传动组件、主轴系统、控制系统提供明确的结构参考，适合个人爱好者学习三维建模与自制机床方案设计时参考使用，可在此基础框架上进一步细化各功能模块，完成可实际运行的DIY数控机床搭建。
