格雷克斯精密气动喷枪结构三维数模

在工业涂装、精细美工喷涂、模型制作上色、小型工件表面处理等场景中，这类侧置杯体的精密气动喷枪是核心作业工具，其结构精度直接决定喷涂雾化效果、涂层均匀度与作业效率。从实际工程应用来看，这类喷枪主要依靠压缩空气作为动力源，通过内部气路的压差作用将涂料从料杯输送至喷嘴位置，再经由气流剪切作用将涂料破碎为均匀的雾滴，最终附着在待处理工件表面，相比普通刷涂、滚涂工艺，喷涂作业的涂层厚度更均匀，表面光洁度更高，作业效率也能提升数倍，在五金小件涂装、工艺品上色、模型制作、汽车局部补漆等场景中应用十分广泛。

从结构设计层面来看，这款喷枪采用了经典的重力式进料结构，料杯接口设置在枪身靠上的侧方位置，依靠涂料自身重力向喷嘴处供料，相比虹吸式进料结构，重力式供料的涂料利用率更高，也更适配小容量、多颜色切换的精细喷涂作业场景。枪身主体采用一体化金属材质加工，外部所有调节旋钮都做了滚花防滑处理，操作人员佩戴防护手套也能精准调节参数：枪身顶部的旋钮用于调节涂料喷出流量，控制单次作业的出漆量大小；枪身侧方的旋钮用于调节喷涂扇面幅度，可根据作业面大小在圆形窄幅与扇形宽幅之间切换；靠近尾部的调节结构用于控制气流量大小，匹配不同粘度涂料的雾化需求。枪身尾部为标准气动快插接口，可直接对接工厂常规的压缩气管路，接口处做了阶梯式倒刺结构，配合气管卡箍可实现可靠密封，避免作业过程中出现漏气掉压的问题。

从安装与尺寸边界来看，这款喷枪整体为细长型手持结构，主体直径控制在常规成人手掌可轻松握持的范围，整体长度适配单手操作的人机工程要求，不需要额外的安装固定结构，操作人员可手持完成全角度喷涂作业。枪身下方的气路接头为标准通用规格，可适配市面绝大多数常规气动管路接头，不需要定制转换配件。料杯接口采用通用螺纹连接，可根据作业需求更换不同容量的料杯，小容量料杯适配小面积精细作业，大容量料杯适配连续长时间的批量喷涂作业。喷嘴与枪身采用螺纹可拆卸连接，可根据涂料颗粒大小、喷涂精度要求更换不同口径的喷嘴组件，日常维护时也可快速拆解清理残留涂料，避免涂料干结堵塞气路与料路。

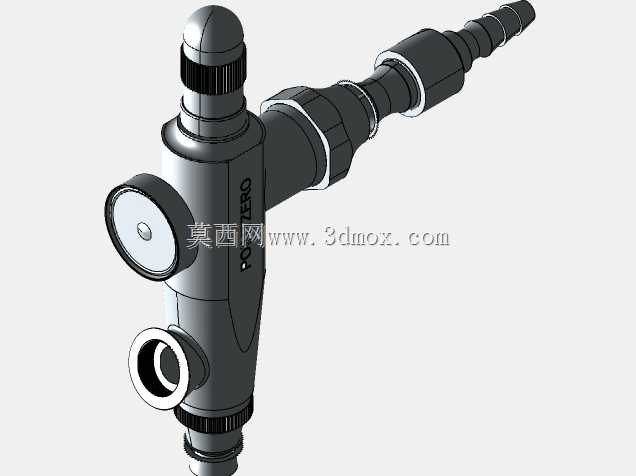

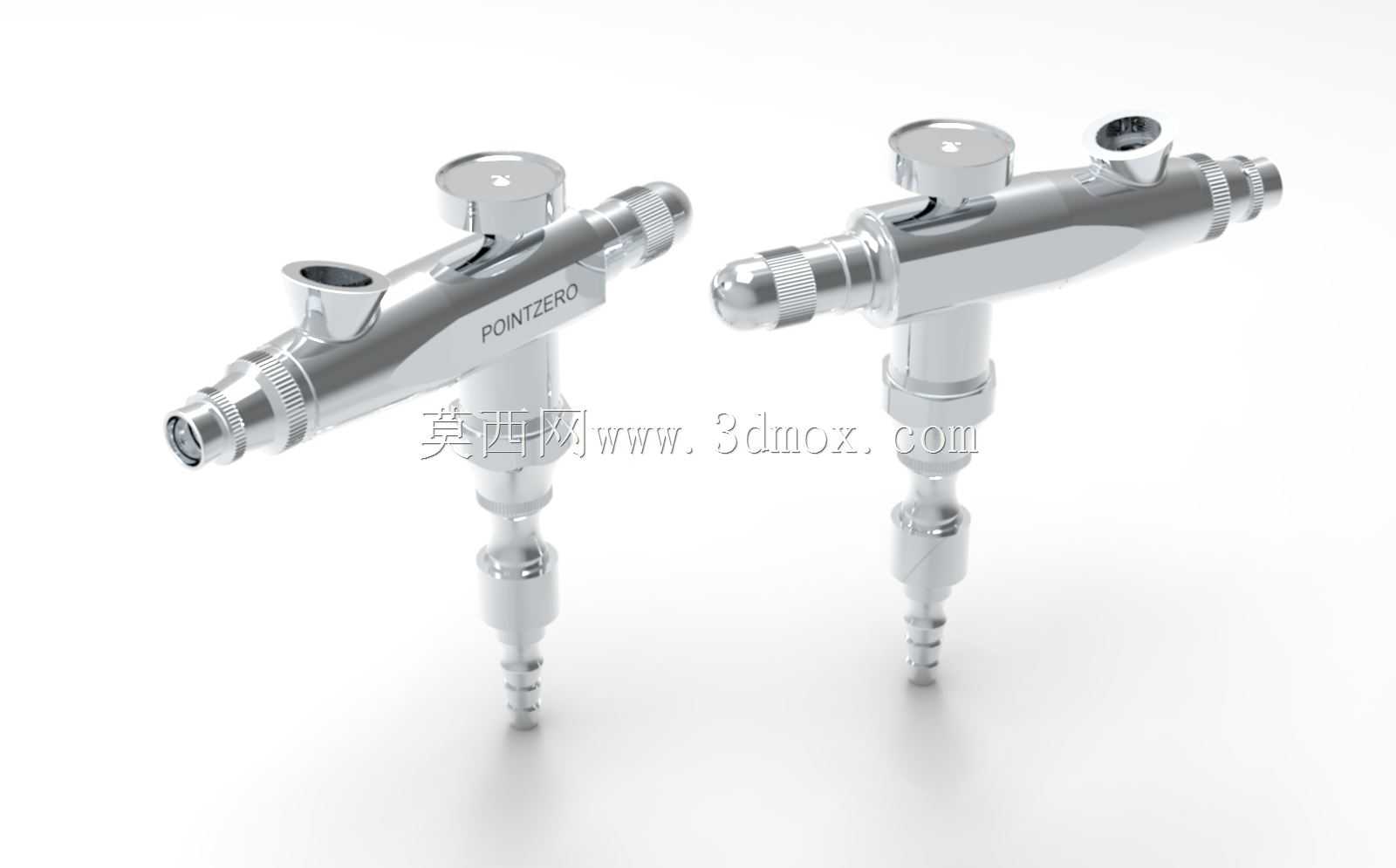

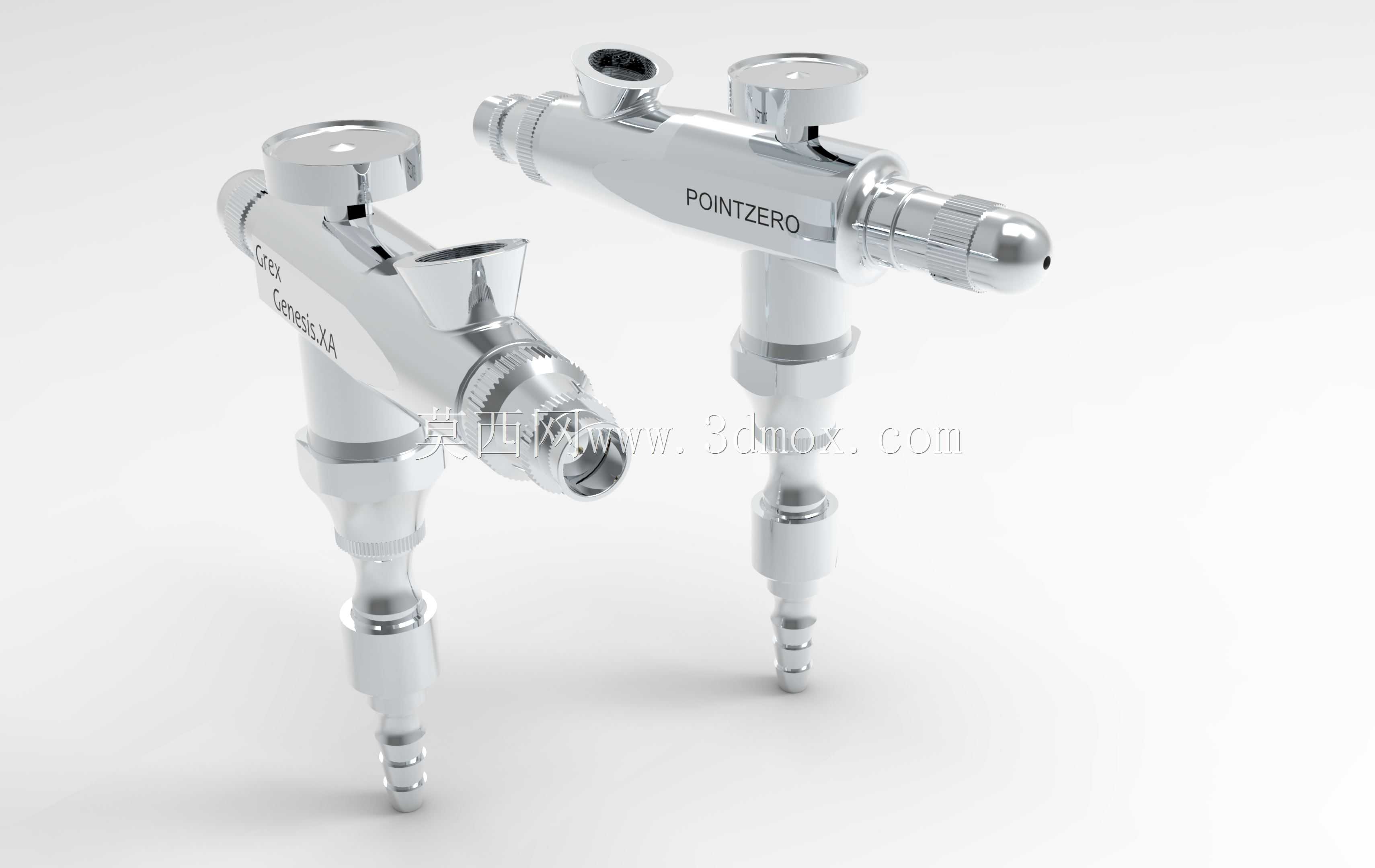

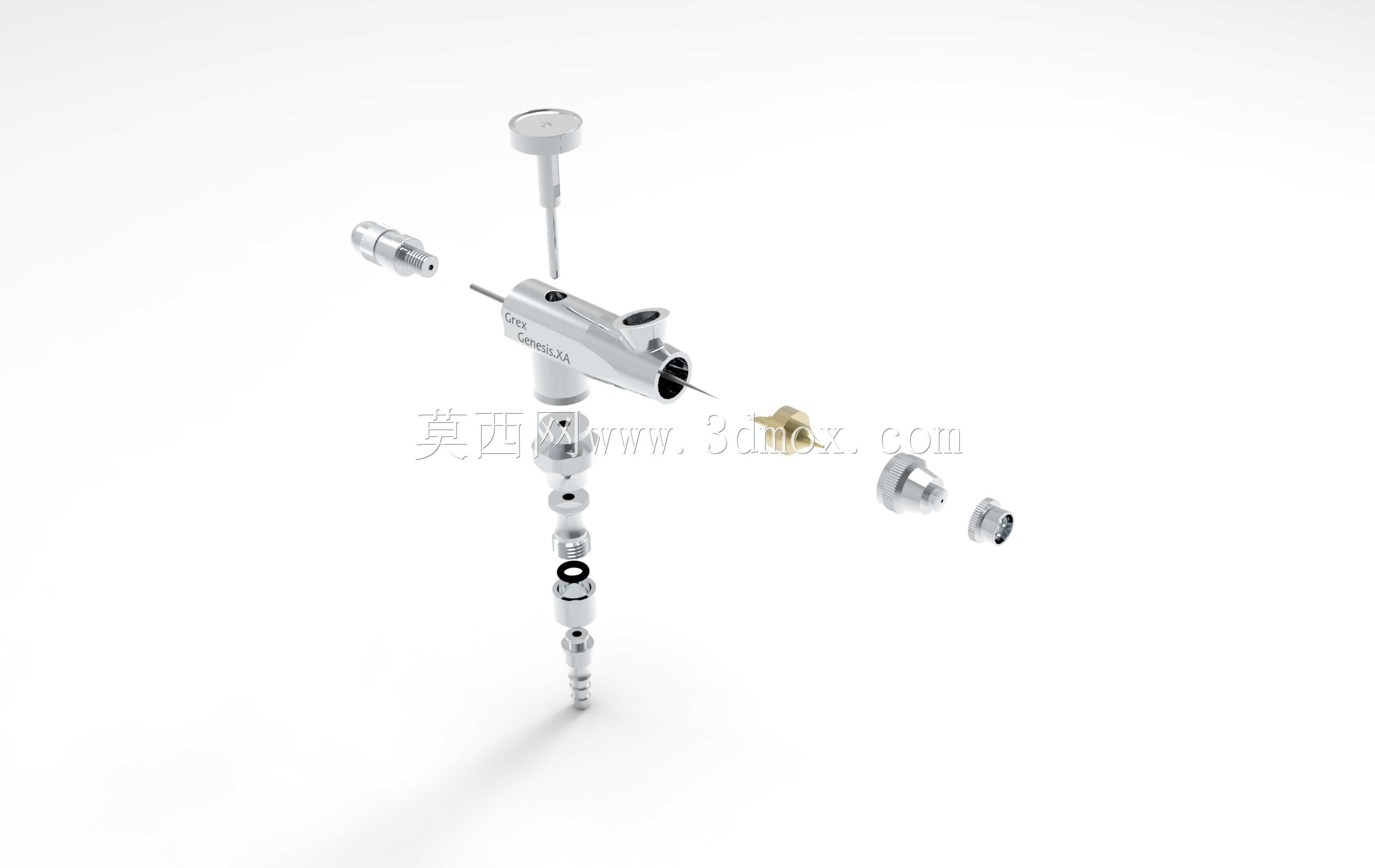

在结构建模的细节处理上，这款数模完整还原了枪身所有外部结构特征，包括各个调节旋钮的滚花纹理、枪身表面的标识刻印、接口处的阶梯密封结构、气路与料路的外部轮廓，可直接用于喷枪结构教学、喷涂工位的人机工程仿真、配套工装夹具的设计参考。需要注意的是，这类精密喷枪的内部气路通道、密封件结构属于厂商核心设计参数，常规逆向建模无法完整还原内部微小的密封与导流结构，在做内部流道仿真、密封性能分析时，还需要结合实物拆解测量补充内部结构参数。从实际选型角度来看，这类重力式精密喷枪的工作气压通常在0.2-0.4MPa区间，作业时需要配套空气过滤装置，避免压缩空气中的水汽、杂质混入涂料造成涂层瑕疵，同时要根据涂料粘度调整出气量与出漆量的匹配比例，避免出现流挂、干喷等涂装缺陷。在日常维护中，每次作业完成后需要及时用对应溶剂清洗料路与喷嘴，避免残留涂料干结堵塞通道，影响后续喷涂精度。
