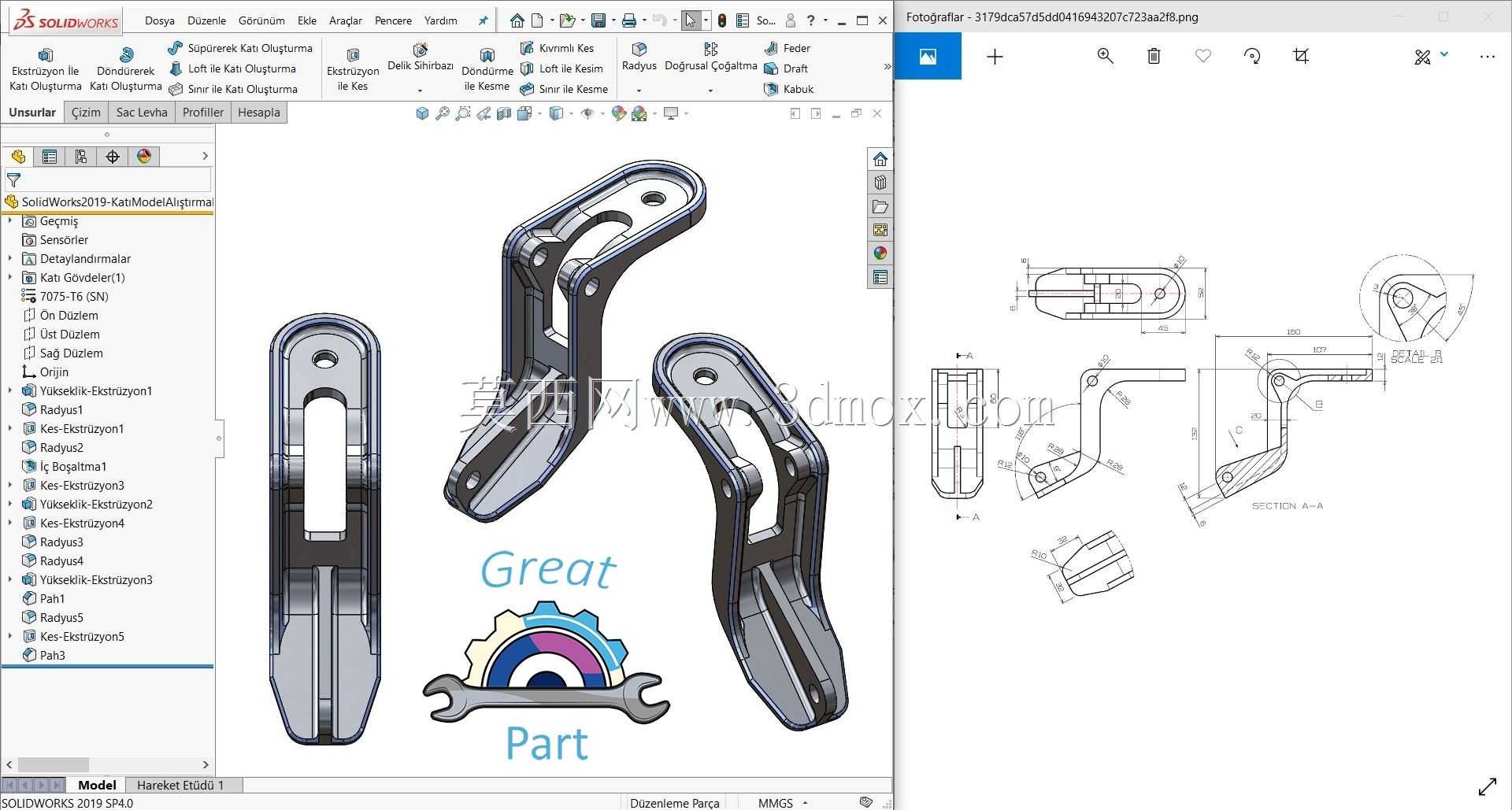

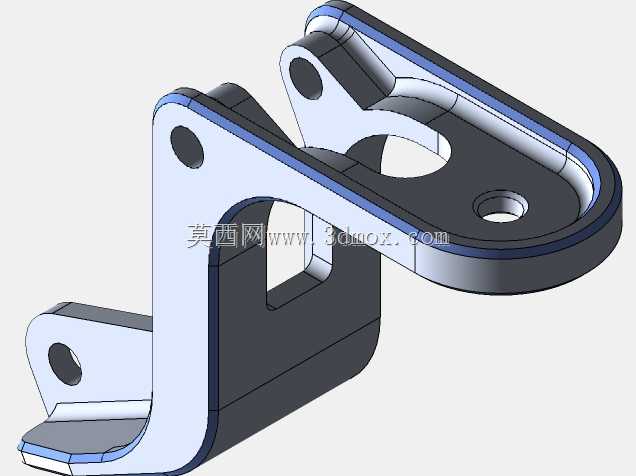

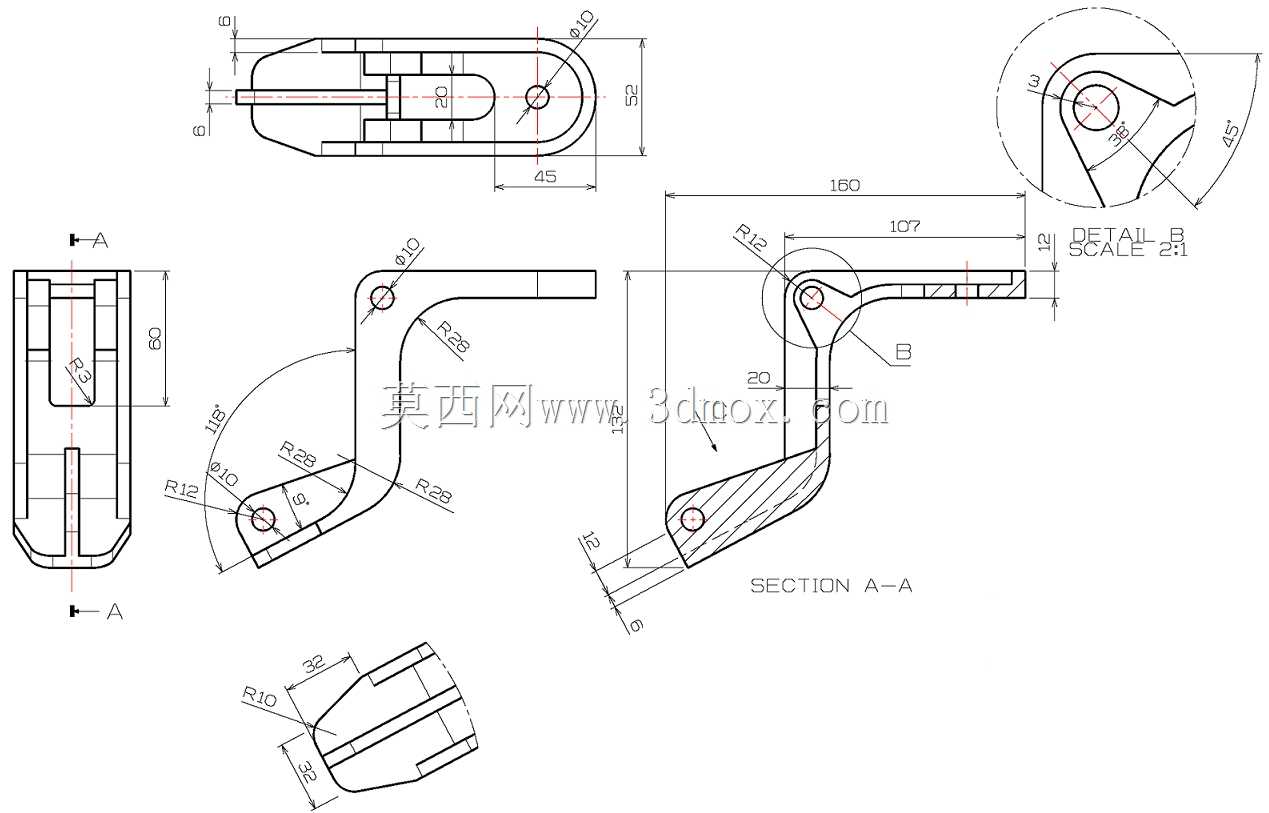

杠杆式压紧锁扣结构三维设计

这类杠杆式锁扣结构，在工业箱体、设备舱门、工装夹具、小型密封舱体上的应用十分普遍，日常做设备结构设计时，经常会碰到需要快速启闭、同时提供稳定压紧力的场景，选这类结构比螺栓紧固的操作效率高太多，不需要额外工具就能完成开合，在需要频繁开启维护的设备舱段、过滤装置端盖、生产线周转工装的压紧工位上，能大幅降低操作人员的动作成本。从实际使用的功能逻辑来看，这个结构依靠杠杆力臂的力矩放大作用，把人手施加的扳动力转化为锁钩位置的拉紧力，最终在闭合位置形成过死点的锁止状态，不会因为设备运行的振动自行松脱，相比普通的搭扣结构，这款的压紧行程更长，能适配带有密封胶条的舱门场景，补偿胶条压缩带来的位移量，保证密封面的压紧力均匀，不会出现局部漏缝的问题。做这个结构的三维设计时，首先要确认的是安装边界的尺寸约束，两个安装基座分别固定在门框和门扇对应位置，要提前核算门扇闭合后的间隙量，预留锁钩的调节余量，避免加工装配误差导致锁不上或者压紧力不足的问题。结构上的转动副位置都做了衬套间隙预留，长期反复扳动不会出现卡滞，主体的受力臂做了变截面的加强设计，在扳动受力的最大应力区域加厚了截面，同时在非受力区域做了减重挖槽，既保证整体的结构强度，不会在频繁压紧受力时出现塑性变形，又能控制零件的整体重量，不会给门扇带来额外的负载。外形上做了圆弧过渡的处理，没有尖锐的棱角，操作人员扳动时不会划伤手部，外露的表面可以做喷塑或者镀锌处理，适配不同的设备外观风格和防腐需求。从安装配合的角度来说，锁钩位置设计了长条形的调节孔，装配时可以根据实际的密封压缩量调整锁钩的伸出长度，不需要额外加工修配，对装配工人的技术要求更低，也能抵消长期使用后密封件老化压缩带来的压紧力衰减问题，只需要微调锁钩位置就能恢复额定的压紧力。转动连接的销轴位置做了防脱设计，不会因为多次开合出现销轴窜出脱落的问题，日常维护只需要定期在转动副位置加注少量润滑脂，就能保证长期的操作手感顺畅，不会出现扳动卡顿、锁止不到位的情况。在实际选型应用时，要根据舱门的密封反力计算需要的最小压紧力，匹配对应厚度的主体板材，这款结构的力臂比例经过优化，普通人用单根手指就能完成扳动锁止，不需要施加很大的操作力，同时能提供数百牛的压紧载荷，足够应对大部分中小型设备舱门、工装压紧的需求。设计过程中也做了运动干涉的校核，整个扳动开合的行程里，零件和安装基体、门扇之间不会出现刮碰，开合角度足够大，开启后锁扣不会自行回落挡住门扇，方便操作人员进行内部的维护操作。
