带消音组件战术手枪外观结构三维数模

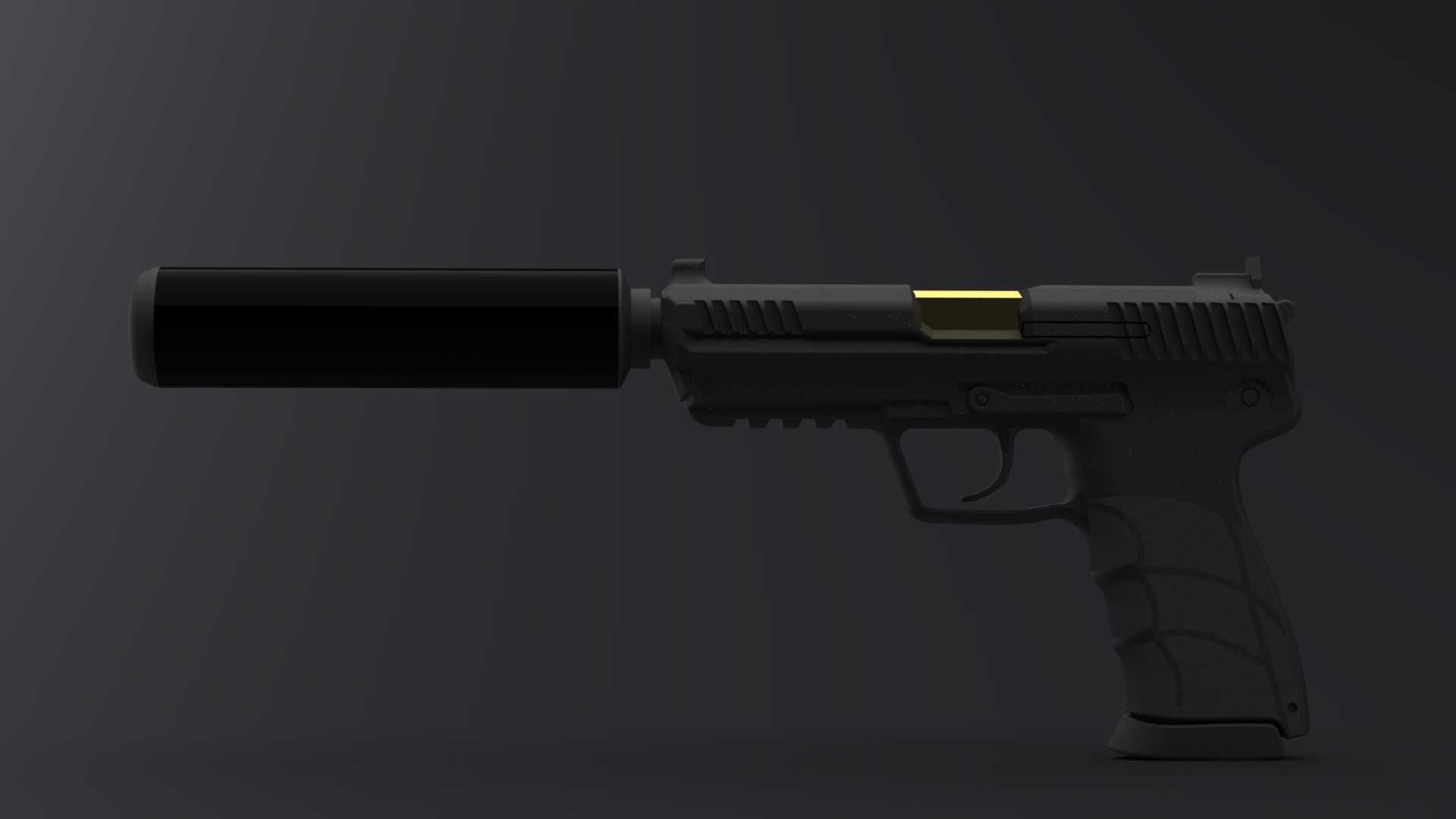

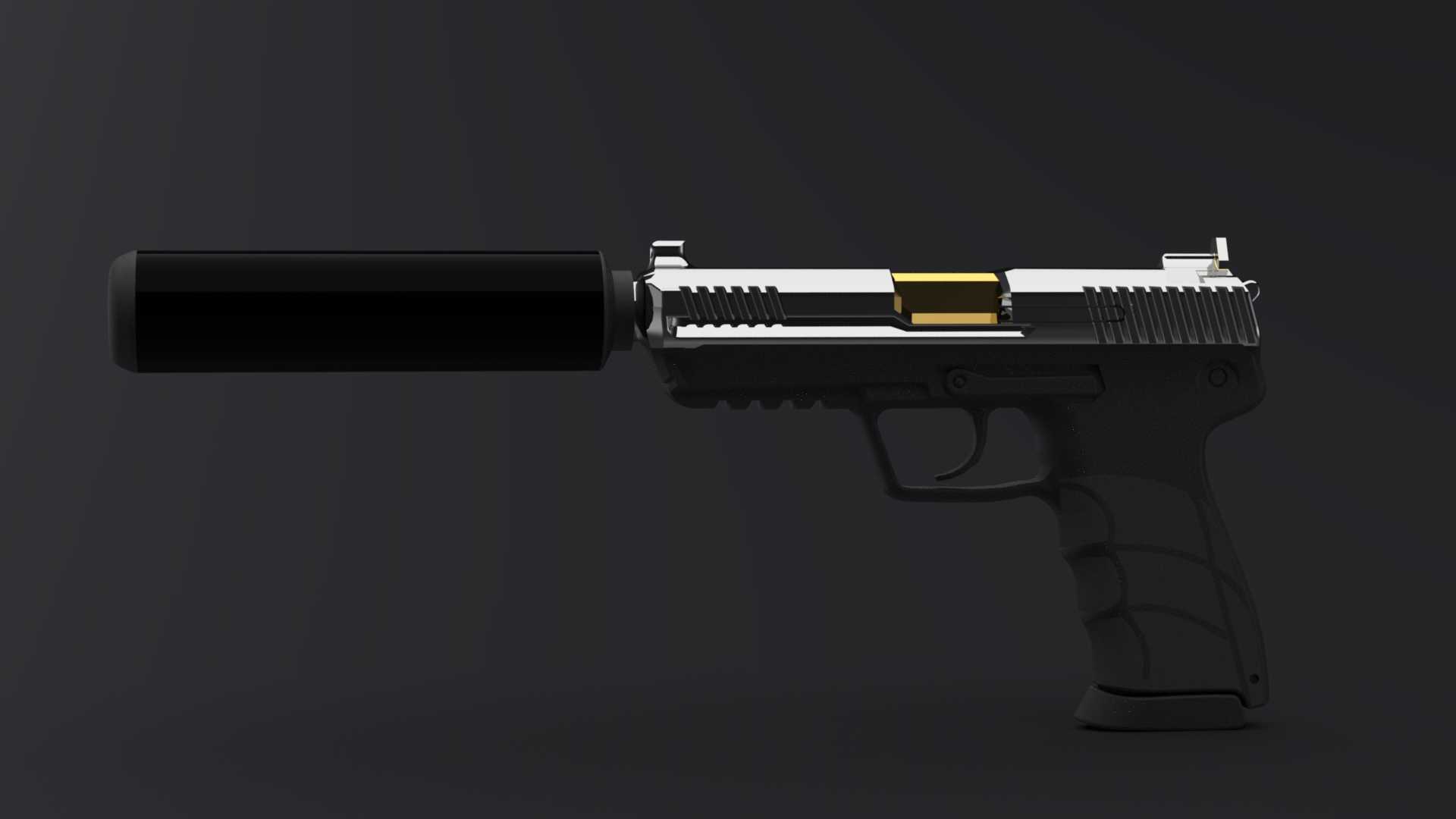

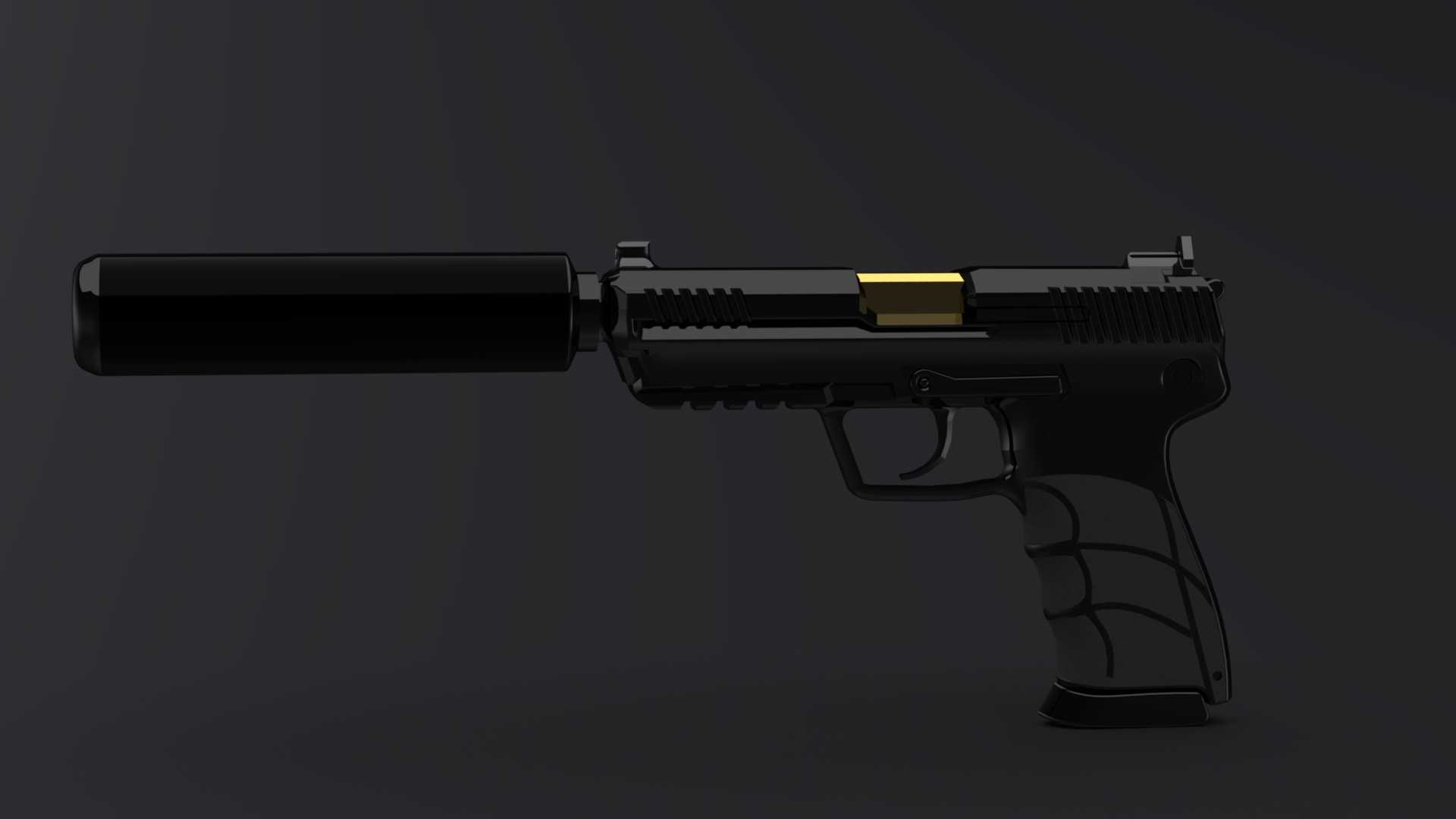

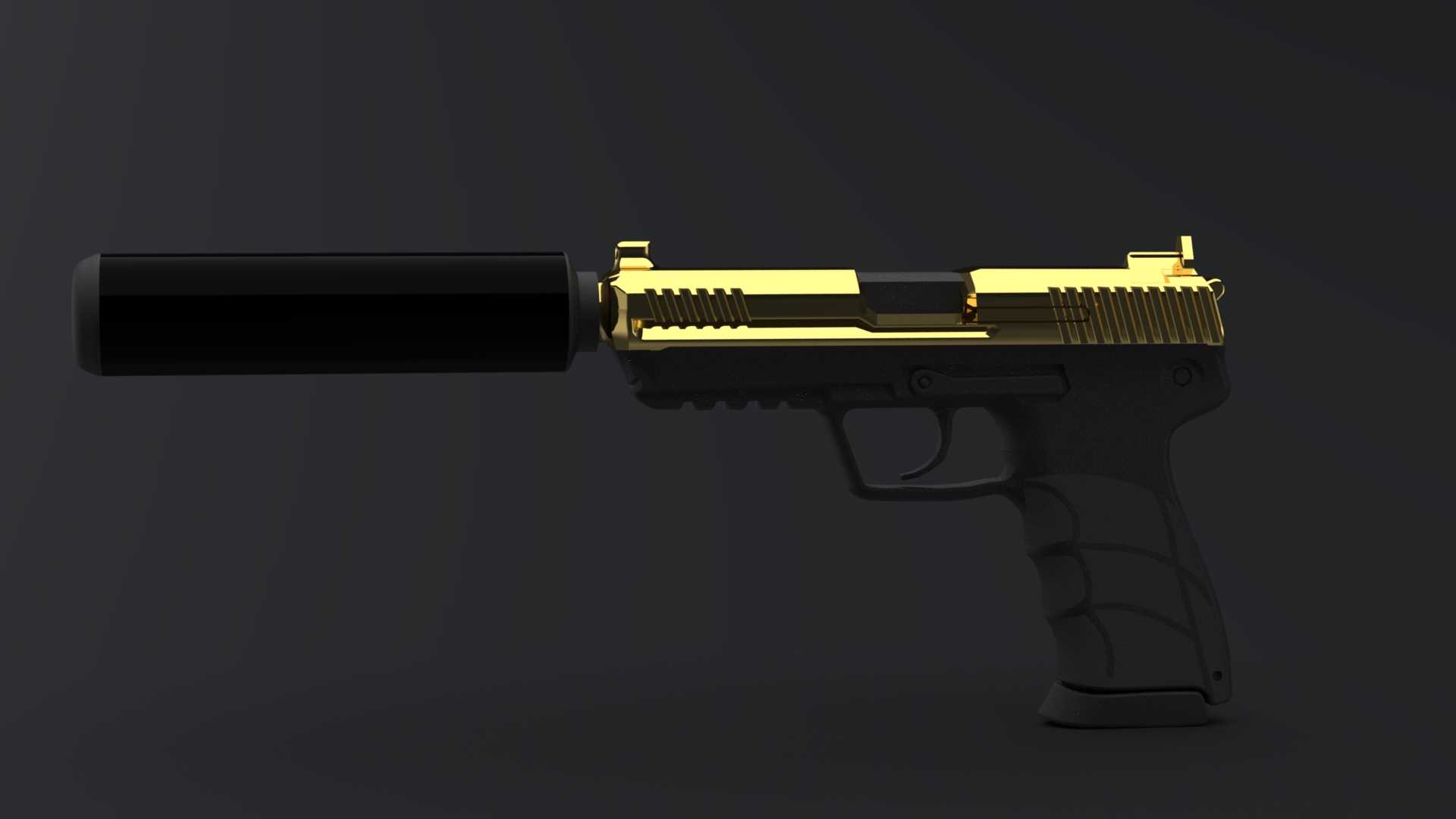

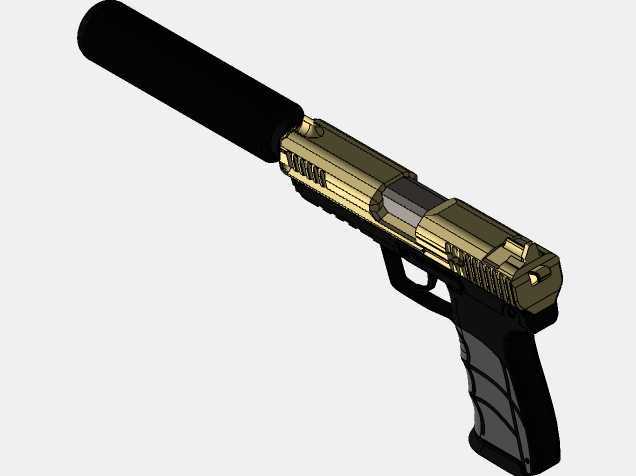

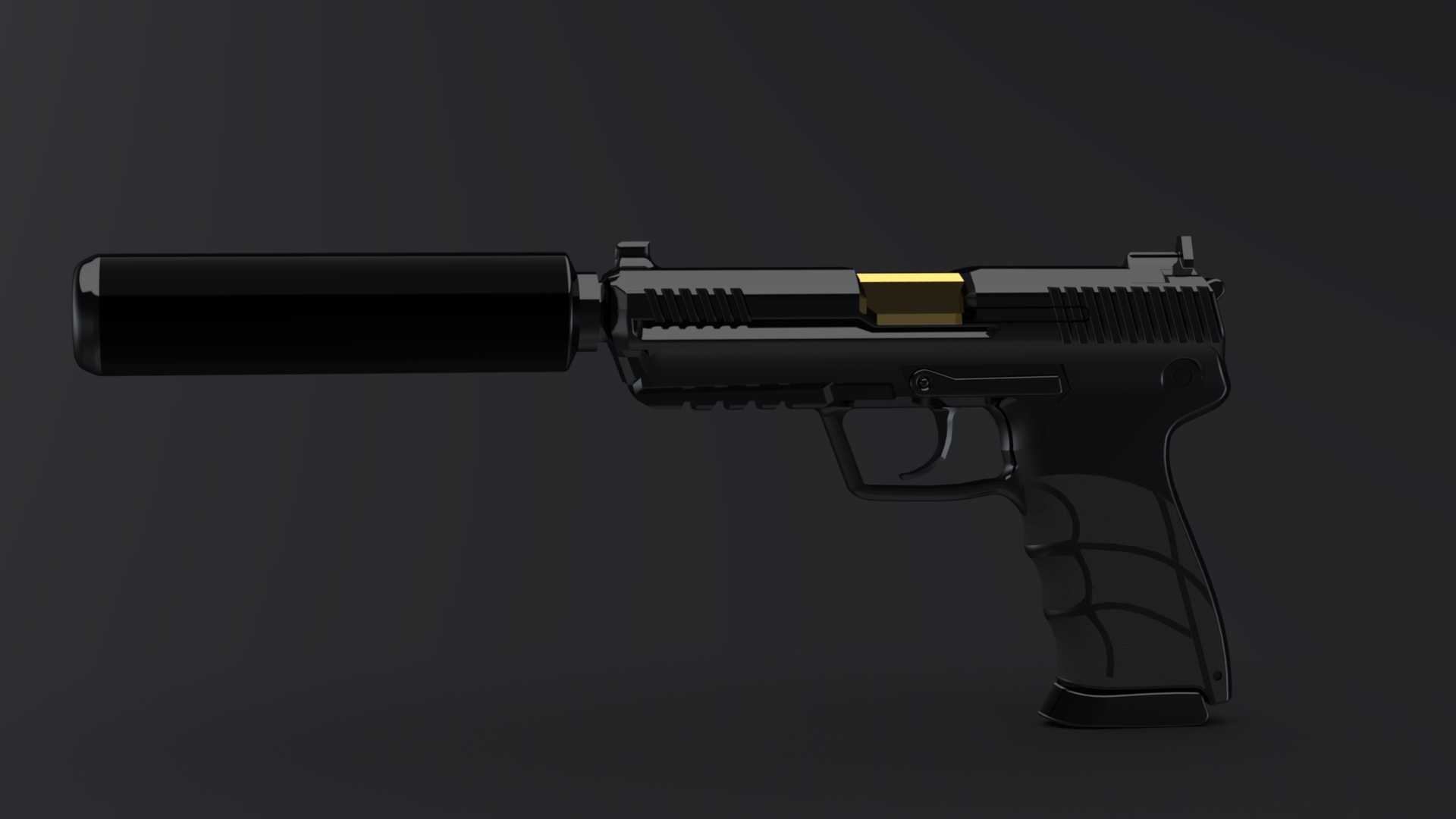

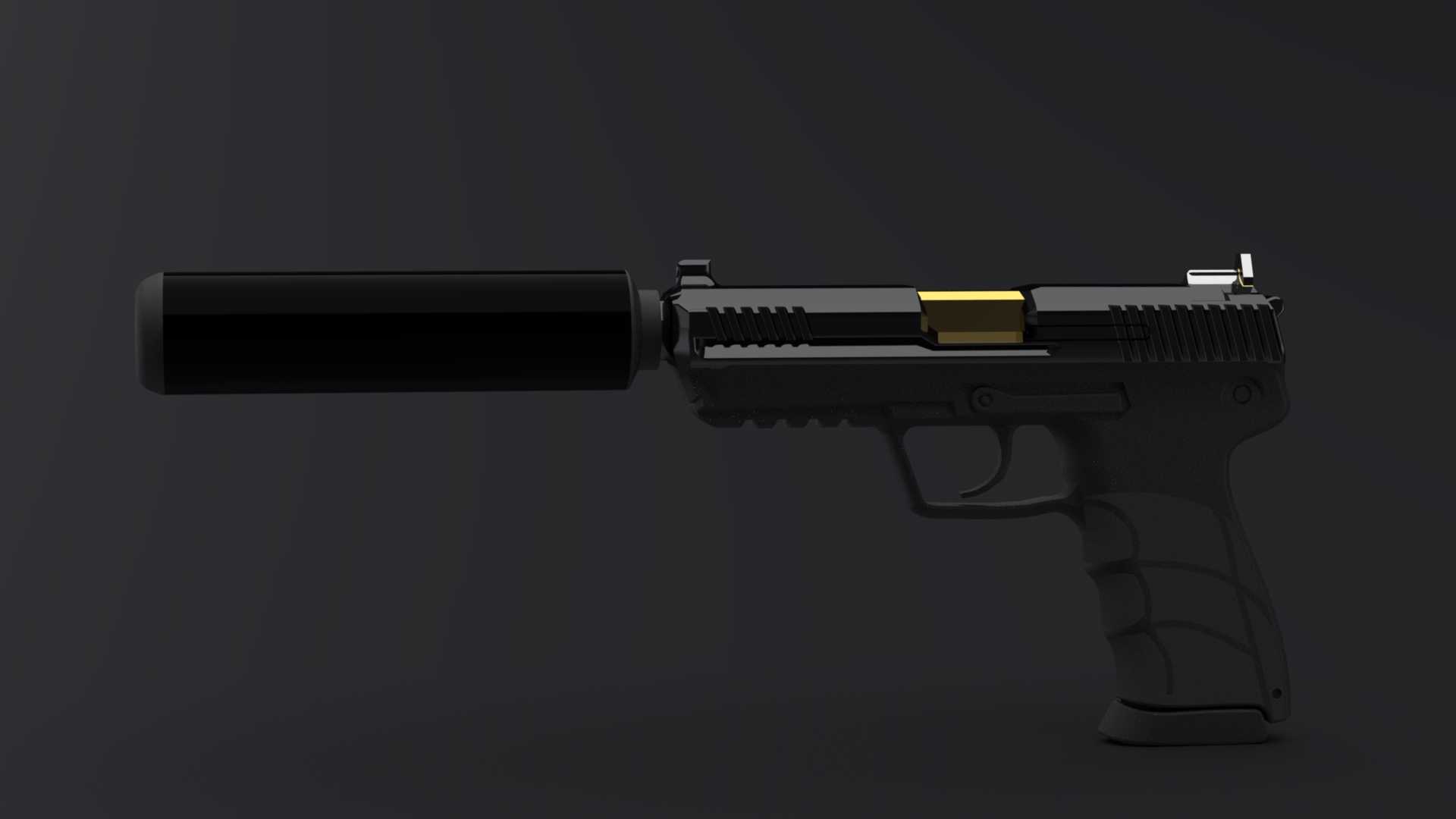

该模型还原的是加装消音组件的半自动手枪外观与装配结构，在轻武器教具研发、战术模拟场景搭建、影视道具三维预演领域有明确应用空间，区别于实装功能模型，该数模侧重外观曲面还原与部件装配关系呈现，可用于结构展示类场景的快速调用，无需额外做曲面重构。从结构设计逻辑来看，模型拆分了套筒、握把、扳机组件、消音套管、皮卡汀尼导轨段几个核心模块，套筒部分的防滑纹做了等距阵列排布，每道防滑纹的深度控制在0.8mm，宽度1.2mm，既还原实握持时的防滑触感，也避免曲面建模时出现碎面导致后期渲染破面；套筒顶部的准星与照门做了独立装配位，预留了0.1mm的装配间隙，方便后续做拆装动画时不会出现部件干涉。握把部分的人体工学曲面是建模时的重点，参考了成年男性手掌握持的贴合角度，握把前后的防滑纹理采用不规则凹凸设计，虎口位置做了15度的内收弧度，握持时的受力点均匀分布在掌心与指根位置，不会出现硌手的结构棱角；握把底部的弹匣仓做了限位台阶，弹匣插入后与握把底面齐平，没有突出余量，符合战术携行时避免勾挂的设计需求。前端加装的消音组件采用同轴装配结构，与枪管连接位做了螺纹段的简化还原，消音筒外壁做了哑光质感的曲面处理，没有多余的凸起结构，整体直径控制在32mm，长度135mm，安装后全枪总长控制在330mm，高度135mm，宽度30mm，这个尺寸边界符合常规战术手枪加装消音器后的实际尺寸比例，在做场景搭建时可以匹配常规的战术枪套、装具模型的装配尺寸，不会出现比例失调问题。扳机护圈做了加大处理，预留了戴战术手套操作的空间，护圈边缘做了2mm的圆角过渡，避免尖锐棱角；扳机本身的行程做了可视化的结构预留，虽然没有做内部击发机构的还原，但扳机与握把之间的间隙控制在5mm，符合实际扣动时的活动空间范围。套筒座下方的导轨段做了标准皮卡汀尼导轨的齿距还原，每道导轨齿的间距为2.5mm，可以匹配战术手电、激光指示器等通用配件的安装位，无需额外调整导轨尺寸即可完成配件装配。建模过程中所有部件的分模线都做了隐藏处理，外观面没有多余的分割线，曲面G2连续，渲染时可以直接赋予金属、聚合物等不同材质，不需要重新做曲面顺滑处理；各部件之间的装配间隙统一控制在0.05-0.1mm之间，既保证装配结构的层次感，也不会出现缝隙过大导致的失真问题。在实际应用中，该模型可直接用于安防科普场景的三维演示，拆解后可展示各部件的位置关系，也可用于战术类游戏的资产制作，面数控制合理，不需要做过多的减面处理即可导入实时渲染引擎；对于工业设计专业的学生而言，该模型的曲面建模逻辑也可作为手持类产品曲面构建的参考，尤其是握把部分的人体工学曲面处理方式，可以迁移到电动工具、手持检测设备等同类产品的建模流程中。需要注意的是，该模型仅做外观结构还原，未涉及内部击发、供弹等功能结构，不能用于实装加工参考，仅适用于展示、演示、数字资产类应用场景，所有结构尺寸均为外观比例还原，未做实装公差匹配。
