贝雷塔M9手枪枪管组件结构设计

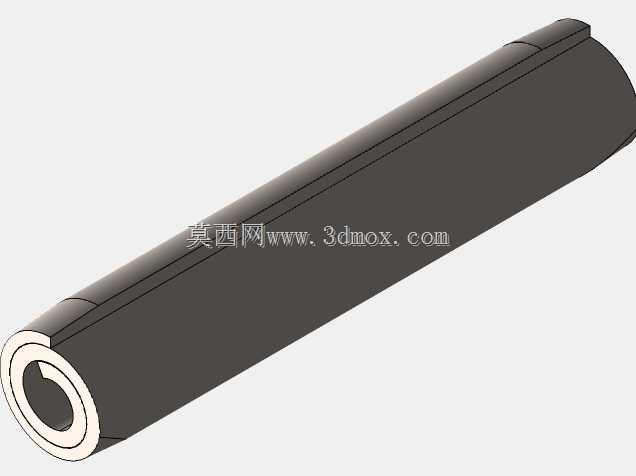

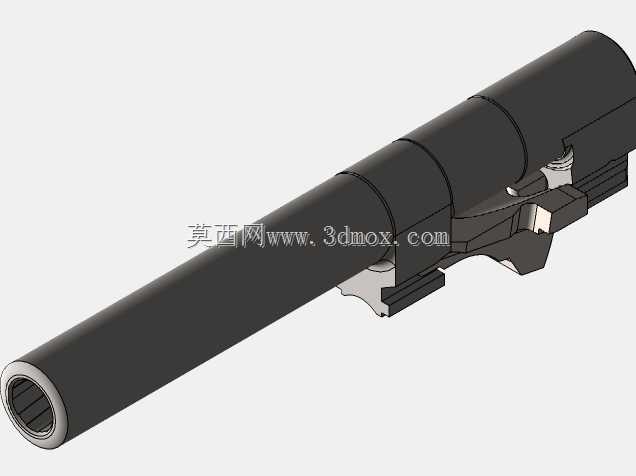

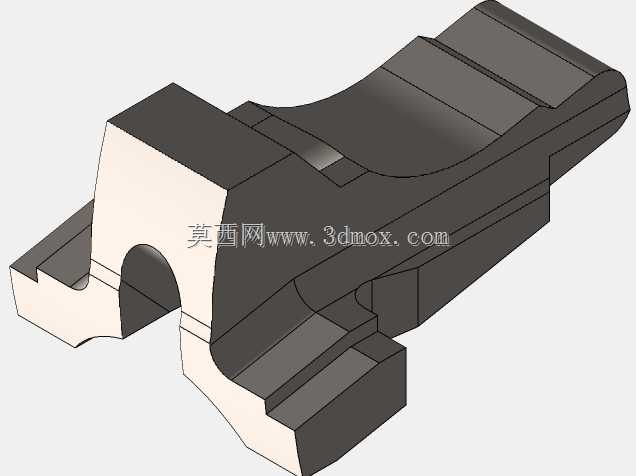

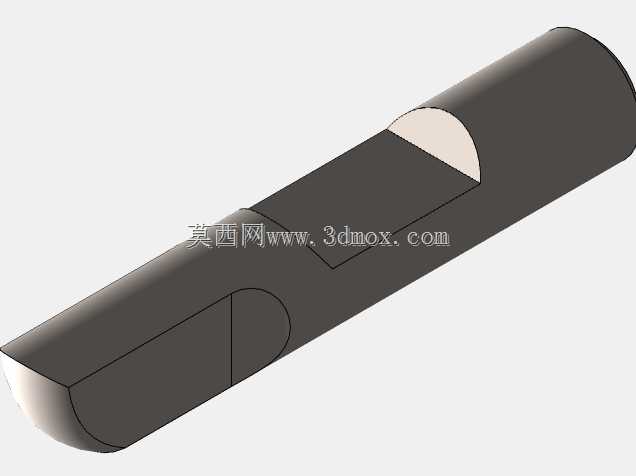

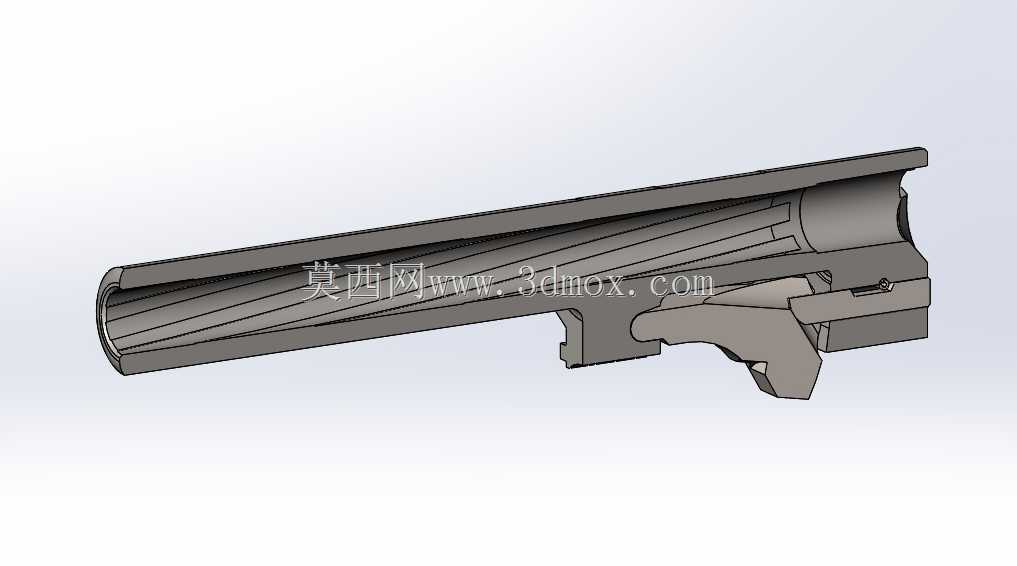

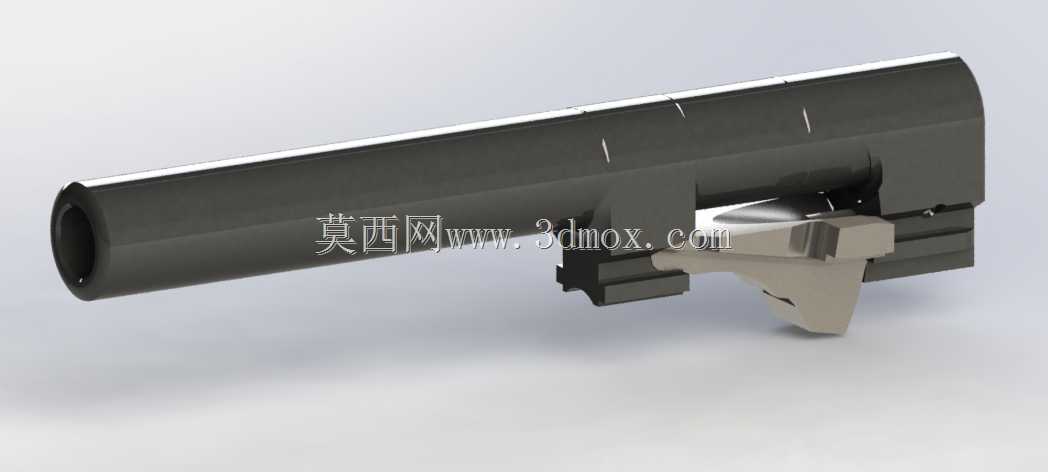

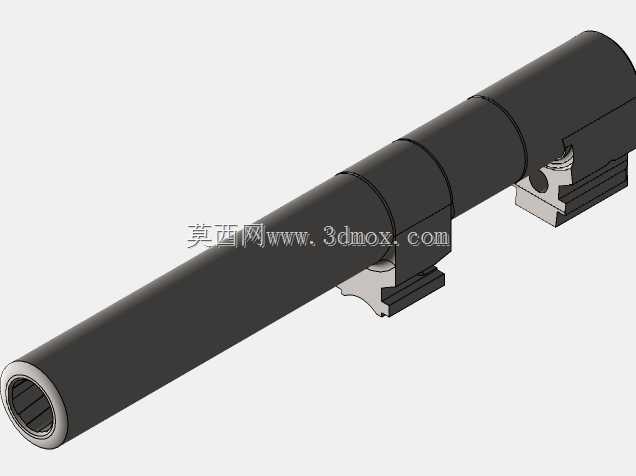

在轻武器结构设计领域，手枪枪管总成是决定射击精度、闭锁可靠性与使用寿命的核心部件，本次呈现的贝雷塔M9枪管组件结构，完全参照军规版贝雷塔92FS的实装尺寸进行三维还原，适配国内轻武器教具研发、战术模拟器材开发、影视道具复刻等多个应用场景，区别于民用娱乐级的简化模型，该结构完整还原了军用版本的所有配合特征，可直接用于结构原理演示、拆装实训教具的生产参考。从实际功能来看，该枪管总成承担了弹丸导向、膛压承载、与套筒闭锁配合、完成供弹坡导引的核心作用，设计时首先要匹配9mm帕拉贝鲁姆弹的内膛尺寸，线膛部分的缠距、阳线直径、阴线深度完全遵循北约军用标准，保证弹丸在膛内的旋转稳定性，避免出膛后出现章动过大影响散布精度的问题。枪管尾部的闭锁凸笋结构是整个总成的设计核心，凸笋的配合面角度、与套筒闭锁槽的间隙值直接影响射击时的闭锁刚度，间隙过大会导致闭锁支撑不足出现弹壳断裂风险，间隙过小则会造成套筒复进时卡滞，在低温扬尘环境下的故障率会明显上升，建模时严格还原了凸笋的倒角特征与表面粗糙度要求，配合面的平面度公差控制在0.02mm以内，保证反复开闭锁动作的顺畅性。供弹坡的设计是影响供弹可靠性的关键，该结构的坡面角度、抛光范围、与枪管膛线的过渡位置都经过实装验证，坡度过陡会导致弹头在供弹时顶弹造成卡弹，坡度过缓则会增加供弹行程，影响套筒复进的能量利用率，建模时完整还原了供弹坡与弹匣抱弹口的位置匹配关系，安装后抱弹口的最上一发弹弹头正好对准供弹坡的中心导引位置，避免出现弹头偏顶的问题。从安装边界来看，该枪管总成在套筒内的径向定位依靠枪管外部的两个配合轴径，分别对应套筒前部的枪管衬套位置与中部的闭锁支撑位置，轴径的配合公差选取H7/g6的间隙配合，既保证枪管在射击时的径向摆动量控制在精度允许范围内，又能在高温膨胀后不会出现卡滞。枪管下方的铰链连接结构是完成枪管摆动式闭锁的核心，铰链销孔的位置度直接影响开闭锁时枪管的下摆轨迹，销孔中心与枪管轴线的平行度公差控制在0.015mm以内，铰链与套筒座连接销的配合间隙经过匹配，保证枪管在击发瞬间的支撑刚度，同时在套筒后坐时能平稳下摆完成开锁动作。外形尺寸方面，枪管总长、闭锁凸笋到枪口端面的距离、铰链孔的中心距都严格遵循美国陆军M9手枪的验收尺寸，枪口部分的倒角结构兼顾了弹头出膛时的导气效果与日常擦拭的便利性，枪管外部的减重槽结构在保证刚度的前提下降低了往复运动件的质量，可有效降低射击时的枪口上跳幅度。在结构细节处理上，枪管尾部的弹膛部分完全匹配9mm弹的弹壳外形，弹膛内壁的纵槽特征（针对民用版本的优化结构在军版上未设置，本次还原的军版结构保留了光滑弹膛设计）保证抽壳时的阻力均匀，避免出现断壳、粘壳的故障。抛壳窗对应的枪管让位槽位置准确，不会与抽壳钩、抛壳挺的运动轨迹发生干涉，整个总成的所有棱边都做了0.2mm的倒钝处理，避免拆装时划伤操作人员，也消除了应力集中点提升零件的疲劳寿命。对于从事轻武器教具设计、战术装备研发的结构工程师而言，该模型可直接作为结构选型的参考，不需要再反复测绘实枪尺寸，所有配合面的特征都完整保留，可直接导出工程图用于机加工生产，也可用于拆装交互类的数字孪生项目开发，还原真实的枪械拆装逻辑与配合关系。
