0.50口径BMG步枪弹结构三维数模

在轻武器结构研发、弹道仿真验证、战术装备模拟训练等场景中，高精度的弹药结构数模是不可或缺的基础支撑，本次完成的0.50口径BMG步枪弹三维结构，完整还原了该型大口径弹药的全组件装配关系，可直接对接结构干涉检查、剖面展示、模拟击发动作验证等工程需求。从实际用途来看，该型弹药作为12.7mm口径重机枪、反器材步枪的标配配用弹药，其结构数模可用于枪械供弹机构的适配设计、弹药装填轨迹仿真、击针击发动作匹配校核，也可作为军事科普教具、虚拟训练场景的高精度素材使用，覆盖军工研发、警用装备训练、影视特效建模等多个领域的实际需求。

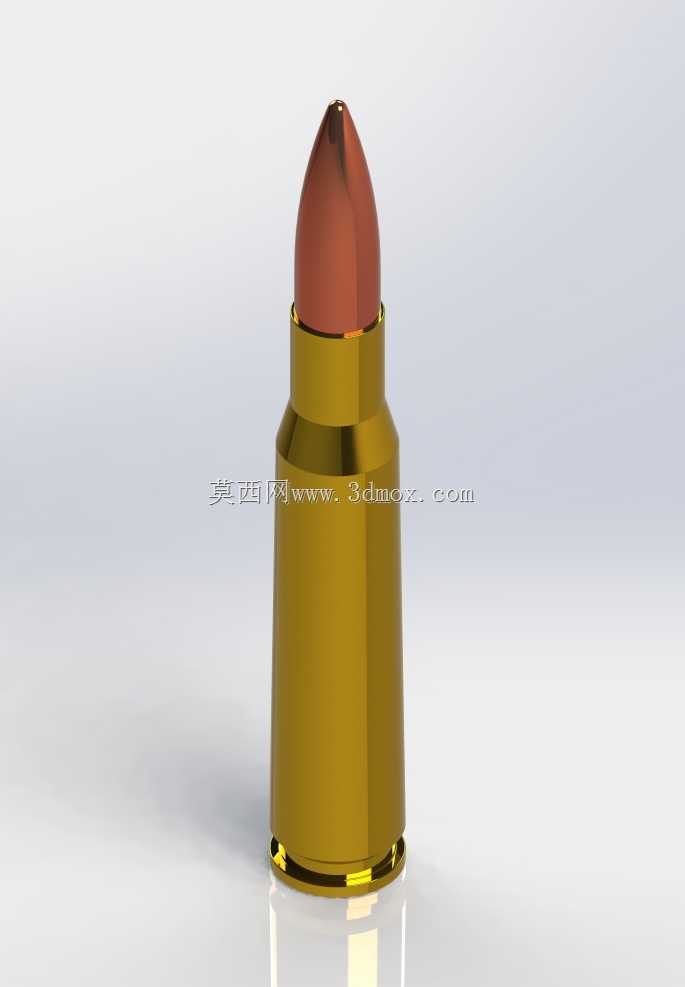

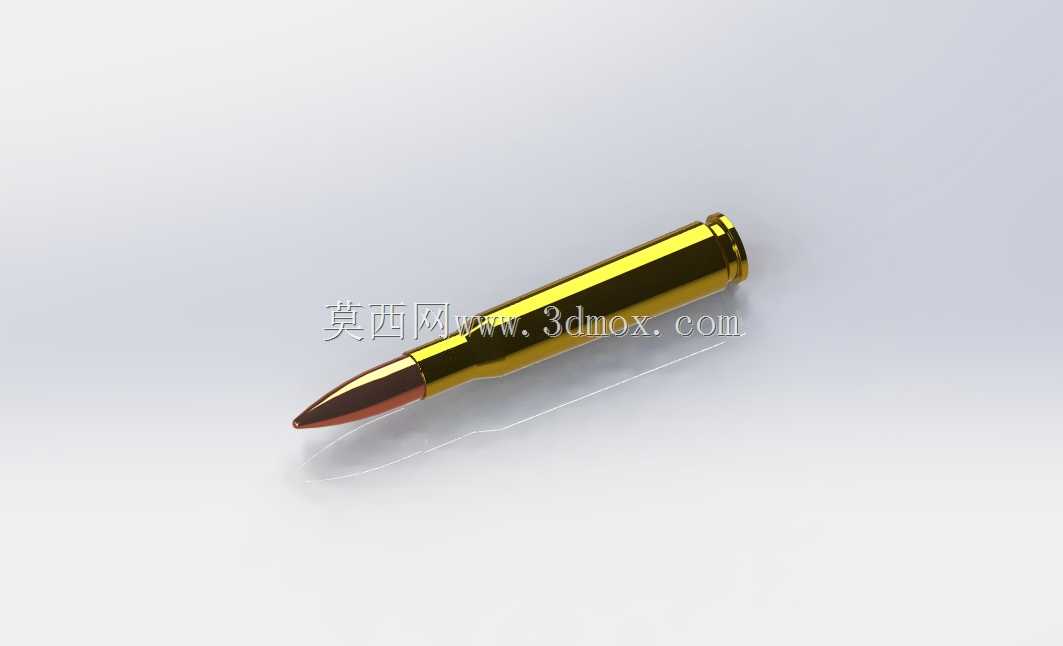

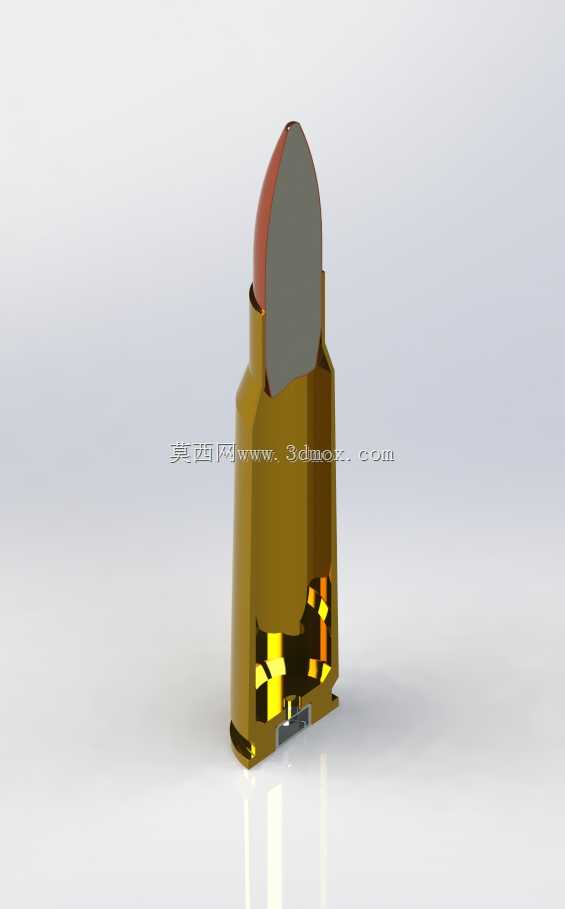

从功能特性层面拆解，该数模完整复现了实弹的三大核心组件：被甲铜质弹头、黄铜弹壳、底部底火结构，各组件间保留了真实的装配间隙与配合公差，弹头弧形部的锥度、弹壳瓶形收口的过渡角度、底火室的环形压合结构均严格参照实弹测绘参数还原，没有做简化处理。在供弹相关的结构细节上，弹壳底部的拉壳钩卡槽深度、底缘厚度、弹壳锥度均匹配标准M2重机枪、巴雷特M82系列反器材步枪的供弹坡尺寸，可直接导入枪械总装数模中完成供弹、上膛、抽壳、抛壳的全流程动作仿真，不会出现结构干涉、尺寸不匹配的问题。弹头部分的结构区分了铜被甲与铅芯的内部层级，做剖面剖切展示时可清晰呈现内部结构分布，满足弹道侵彻仿真、弹药结构教学的展示需求。

设计思路上，整个建模过程优先保证外形尺寸与装配关系的准确性，没有为了渲染效果添加冗余的非结构特征。首先以实弹的测绘尺寸为基准，先构建弹壳的回转体基础轮廓，通过旋转特征完成弹壳主体造型，再对弹壳口部的收口段、斜肩定位段、筒体段、底缘段分别做尺寸校准，保证弹壳的各段直径、长度公差控制在0.02mm以内，与真实弹药的尺寸偏差控制在工程允许范围内。之后构建弹头的回转体轮廓，匹配弹壳口部的内径尺寸做弹头尾部的圆柱段设计，保证弹头压入弹壳后的伸入长度符合实弹的装配要求，弹头弧形部的曲率参照空气动力学优化后的实弹外形绘制，还原其远距离飞行的气动外形特征。最后完成底火组件的建模，还原底火壳、击发药室、盖片的压合结构，底火与弹壳底火室的配合采用过盈压合的装配关系，与实际生产中的装配工艺保持一致。

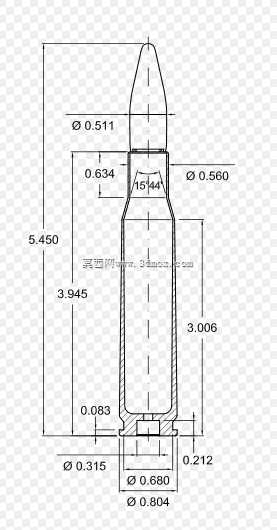

外形尺寸与安装边界方面，该弹药整体长度严格匹配标准0.50BMG弹的138.4mm总长尺寸，弹壳最大直径20.4mm，底缘直径20.2mm，弹头直径12.95mm，各关键尺寸均符合SAAMI规定的0.50BMG弹药尺寸公差标准。在装配适配边界上，弹壳斜肩的定位角度、弹壳筒体的锥度均适配标准膛压测试枪管、现役列装的同口径枪械弹膛尺寸，将该数模导入对应枪械的弹膛模型时，斜肩定位面可完全贴合，弹头嵌入膛线的深度符合设计要求，不会出现定位偏差、闭气不严的仿真问题。建模过程中对所有锐边做了符合实弹加工工艺的圆角处理，弹壳口部的收口圆角、底缘的冲压圆角、弹头尖部的圆弧过渡均与机加工后的实弹外观一致，没有出现建模过程中常见的尖锐棱边、面重叠等拓扑错误，可直接用于有限元网格划分、3D打印验证、运动学仿真等后续工程环节，无需额外做几何修复。
