直插式碳膜15k阻值1/8W电阻器

项目分类:机械图纸 发布时间:2021-11-01 ID:351227
  • 直插式碳膜15k阻值1/8W电阻器
  • 直插式碳膜15k阻值1/8W电阻器

在消费电子、工业控制板卡、教学实验电路的设计开发环节,直插式电阻是最基础也最不可或缺的被动元件之一,本次呈现的15k阻值1/8W功率等级电阻,是小信号处理回路、上拉下拉电路、分压采样场景中应用频次极高的规格。从实际电路应用来看,这类电阻通常承担着限制支路电流、调整信号分压比、为总线节点提供默认电平的作用,在5V及以下供电的单片机外围电路、传感器信号调理回路、简易音频前置放大电路中,1/8W的功率额定值完全可以满足常规小信号工况的耗散需求,不会出现长期过载导致的阻值漂移、漆膜烧损问题。

设计这类直插电阻的三维模型时,首先要还原真实器件的结构逻辑:核心是陶瓷基体绕制或沉积碳膜形成阻性层,外部包裹阻燃环氧漆层并印刷色环标识阻值,两端压合金属帽连接引出镀锡铜引脚。建模过程中需要严格匹配实际量产器件的尺寸边界,环氧封装主体的直径、长度要符合行业通用的1/8W直插电阻封装规范,引脚的线径、弯折成型后的跨度要适配标准2.54mm间距的PCB焊盘,保证模型导入PCB装配仿真、结构干涉检查时,能真实反映器件安装后的空间占用情况,避免出现设计阶段预留空间不足、引脚与周边贴片元件干涉的问题。

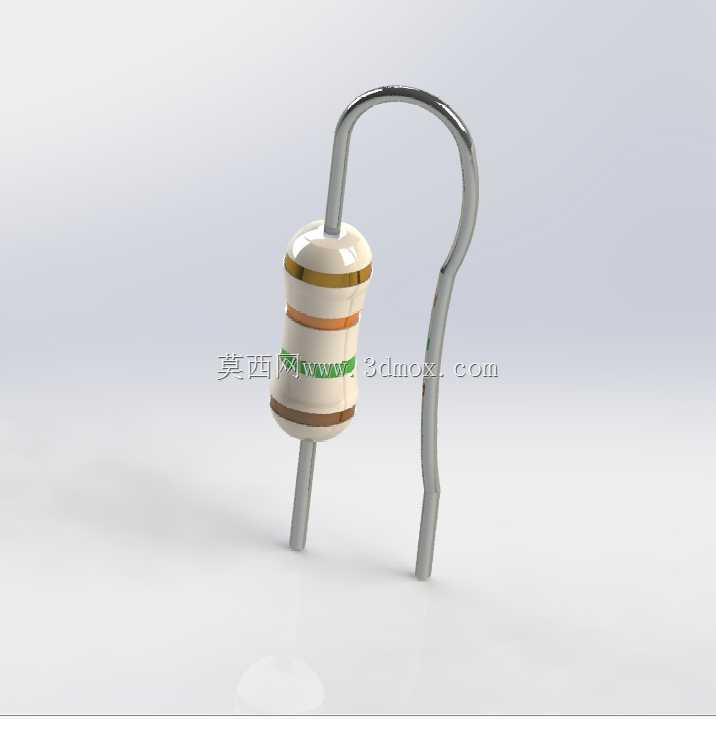

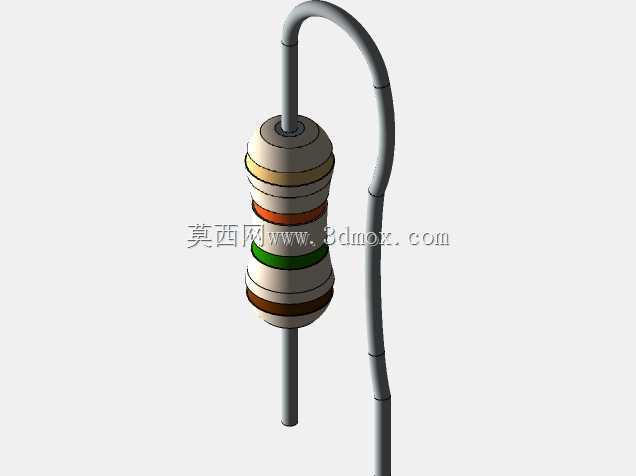

从外形结构来看,该电阻采用轴向引线设计,两根引脚沿电阻主体中轴线方向引出,实际生产中引脚会根据插装需求做预成型处理,模型还原了引脚自然弯折的形态,环氧主体表面的色环按照15k阻值的标识规则做了对应呈现:棕、绿、橙、金的色环组合,对应有效数字15、倍率10^3、误差等级±5%,和真实器件的标识逻辑完全一致,方便设计人员在三维装配场景下快速识别器件参数,不用切换到二维BOM表核对。

在电路结构设计选型时,选用这个规格的电阻需要注意几个实际边界:首先是功率降额,虽然额定功率为1/8W,但在密闭机箱、高温环境的板卡设计中,实际工作耗散功率建议控制在额定值的60%以内,避免长期高温加速电阻老化;其次是安装方式,直插电阻在波峰焊工艺中,引脚露出焊盘的长度要控制在1-2mm之间,过长会增加引脚电感,对高频小信号回路的信号完整性造成轻微影响,过短则容易出现焊接虚焊问题。另外这类电阻的温度系数通常在±200ppm/℃区间,在对温漂要求极高的精密采样电路中并不适用,但在普通的数字电路电平匹配、限流场景下,其精度和稳定性完全满足使用要求,且成本远低于精密金属膜电阻,是大规模量产电路中性价比极高的选择。

建模时对细节的还原也考虑了工程仿真的需求,环氧主体的表面质感、金属引脚的镀层反光、色环的印刷位置都和实物保持一致,在做产品渲染、教学演示动画、虚拟电路实验场景搭建时,这个模型可以直接调用,不需要再做额外的外观调整。同时模型的尺寸公差按照行业通用的器件公差范围设置,主体直径公差±0.1mm,引脚长度公差±0.3mm,完全符合结构设计阶段的干涉检查精度要求,不会因为模型尺寸偏差导致结构设计误判。

从实际生产装配的角度,这类轴向引线电阻可以适配手工插装、自动插件机两种装配工艺,模型中引脚的硬度、弹性形变特征在做装配仿真时也可以对应设置参数,模拟插件过程中引脚穿过焊盘、弯折固定的力学过程,帮助工艺人员提前评估插件工序的可行性,避免出现引脚过细弯折变形、插件机夹头定位偏差导致元件损坏的问题。在教学场景中,这个模型也可以用于电子装配实训的虚拟教学,让学员直观认识直插电阻的外形结构、色环读数规则、安装焊接要点,比二维图纸的展示效果更具象。
