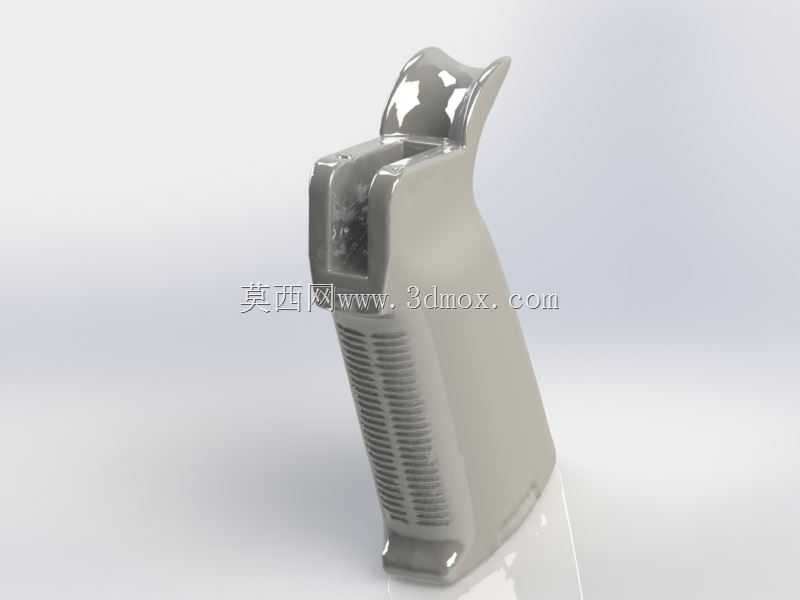

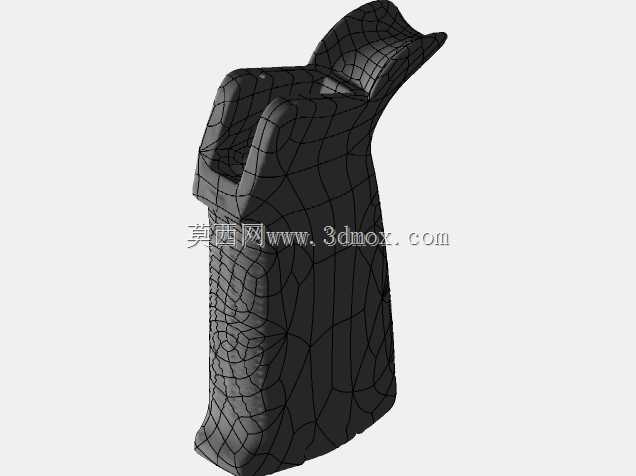

手枪握持结构件三维设计方案

在轻武器结构设计领域，握持部件是直接影响使用者操作体验与射击稳定性的核心构件，本次设计的手枪柄结构，主要适配紧凑型半自动手枪的握持段安装需求，兼顾日常勤务使用与实弹射击场景下的人机工效要求。从实际使用场景来看，该构件需要承受射击过程中传递的后坐力，同时要适配不同手型使用者的握持习惯，在连续射击、单手上膛、快速出枪等战术动作中，提供足够的摩擦力与贴合度，避免手部打滑影响操作精度。设计过程中首先参考了主流手枪柄的握持角度，将握把与枪管轴线的夹角设定为115度，这个角度既符合人手自然握持时的腕部姿态，也能在连续后坐过程中引导枪口自然回正，降低连续射击时的枪口上跳幅度。外形轮廓上采用了多段曲面过渡设计，虎口位置做了内凹贴合处理，对应手掌大鱼际的位置预留了1.2mm的软质材料包覆槽，可在后续生产中镶嵌橡胶防滑贴片，兼顾金属骨架的结构强度与外层握持的舒适感。安装边界方面，该手枪柄的总长度为122mm，最大宽度为32mm，上部与枪身底把的连接座采用燕尾槽加定位销的固定结构，燕尾槽的配合公差设定为H7/g6，既保证装配后的连接刚性，也能在维护时快速拆卸更换；下部预留了弹匣底座的让位空间，弹匣插入后与握把底部的间隙控制在0.5mm以内，避免出现弹匣晃动影响供弹可靠性的问题。握把两侧设计了交错排布的防滑纹，单条防滑纹的深度为0.8mm，间距为3mm，既不会因为纹路过深硌手，也能在手心出汗或者戴薄手套操作时提供足够的摩擦阻力。握把前部设计了指槽结构，对应食指、中指、无名指的自然弯曲弧度，每个指槽的深度为2.5mm，指槽边缘做了R1.5的圆角过渡，避免长时间握持时出现局部压痕。结构强度层面，握把内部设计了纵横交错的加强筋，筋条厚度为1.8mm，在保证整体壁厚均匀的前提下，将构件的整体重量控制在85g以内，既不会额外增加枪械的整体负重，也能承受1200N的横向冲击力，满足跌落测试与粗暴使用的强度要求。考虑到不同使用环境的适配性，握把底部设计了枪绳挂孔，挂孔的内径为4mm，可适配通用规格的战术枪绳，防止枪械在复杂地形行进时意外脱手。内部空腔除了容纳弹匣之外，还预留了0.3mm的间隙，避免弹匣插拔过程中出现卡滞，同时在握把后壁设计了工具让位槽，可在不完全分解枪械时，通过该槽位按压击锤簧座的固定销，提升日常维护的便捷性。整个曲面建模过程中，所有过渡圆角都做了曲率连续处理，没有出现尖锐棱角，既提升了握持的舒适度，也能在携行时避免勾挂衣物装具。从生产适配角度来看，该结构既可以采用铝合金一体铣削成型做硬质阳极氧化处理，也可以采用增强尼龙注塑成型，两种加工工艺都能直接套用该三维模型的结构数据，不需要额外做结构调整，适配不同成本定位的产品生产需求。
