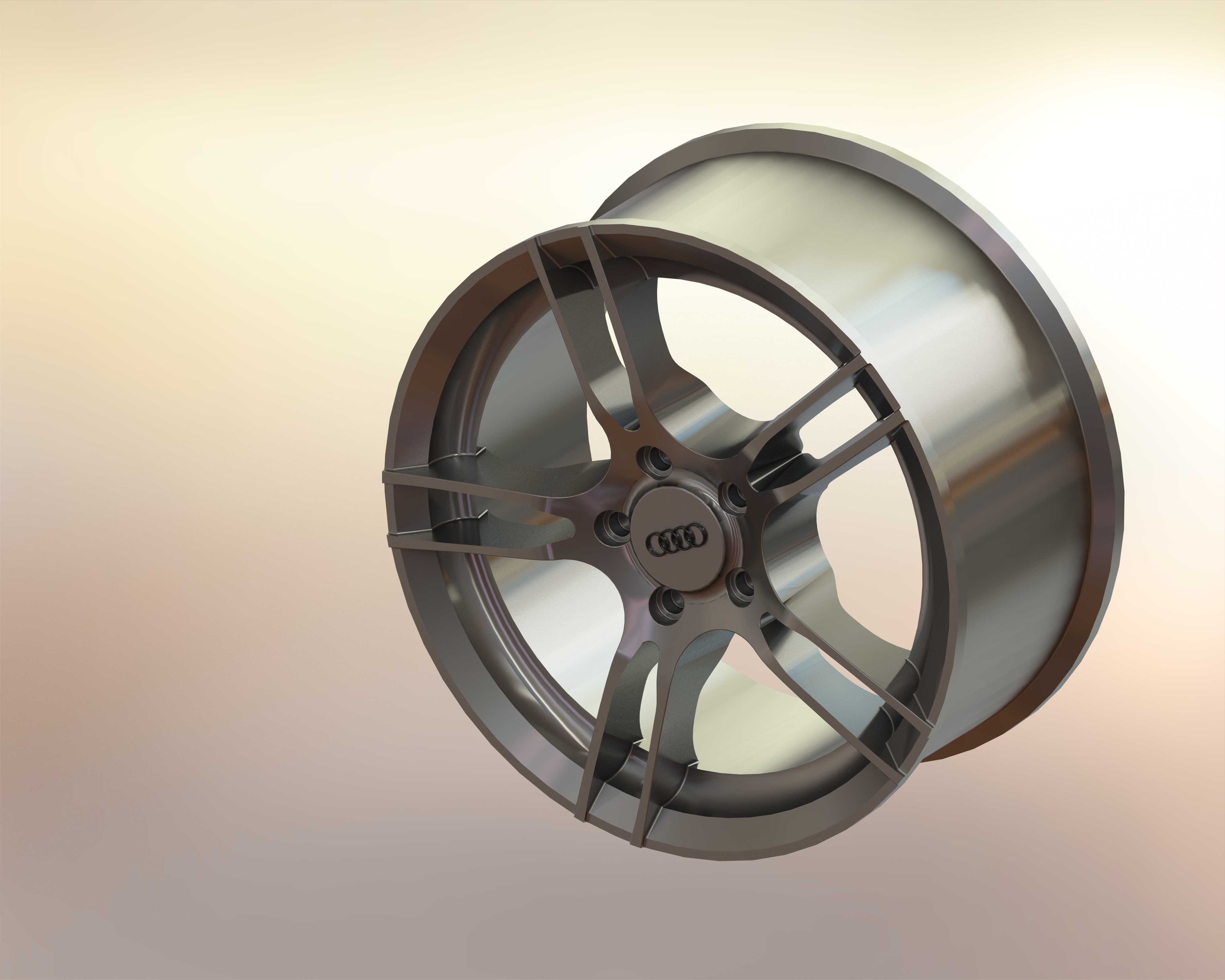

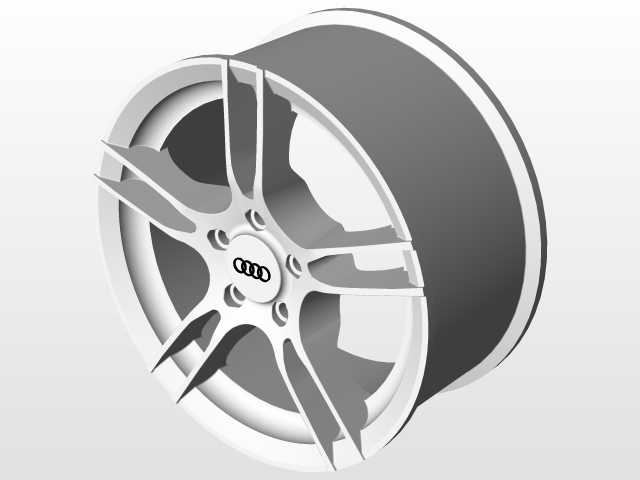

奥迪乘用车五辐运动款轮毂结构设计

　　这款轮毂的结构设计围绕乘用车日常行驶的承载需求与散热需求展开，五辐式的辐条布局并非单纯追求视觉效果，每根辐条的截面都做了变厚度处理，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，既保证了螺栓安装区域的结构强度，能承受车辆加减速、过弯时传递的交变载荷，也能在辐条之间留出足够的镂空空间，让车辆行驶时的气流可以顺畅穿过，带走制动系统工作时产生的热量，避免制动片长时间高温工作出现性能衰减。轮辋部分采用深槽式结构设计，匹配常规乘用车的真空轮胎安装需求，轮缘位置做了加厚的圆弧过渡处理，车辆在经过颠簸路面、胎侧受到挤压时，轮缘不会出现应力集中导致的开裂问题，同时轮缘的尺寸公差严格匹配轮胎的装配边界，保证轮胎安装后不会出现漏气、

　　窜动的问题。中心的安装座区域预留了与奥迪车型轮毂轴头匹配的定位孔，周围均匀分布五个螺栓安装孔，孔位的分度圆尺寸完全对应原厂车型的安装参数，不需要额外加装转接法兰就可以直接适配对应车型的轴头，安装面做了精加工处理，保证轮毂装车后与轴头完全贴合，避免高速行驶时出现车轮抖动的问题。辐条表面的造型做了内凹的曲面处理，除了降低轮毂自身的重量之外，也能在车辆清洗时减少污渍的附着，日常使用中更容易清理。整个轮毂的重量分布经过优化，质心与旋转中心完全重合，做动平衡时需要添加的平衡块重量可以控制在很小的范围内，减少高速旋转时的离心振动，提升车辆行驶的平顺性。轮辋的内侧预留了气门嘴的安装孔位，位置避开辐条的遮挡，充气时不需要转动车轮就可以直接操作，

　　同时孔位的边缘做了倒角处理，避免安装气门嘴时割破橡胶密封层。在实际使用场景中，这款轮毂既可以满足日常城市通勤的承载需求，辐条的结构强度也能支撑偶尔激烈驾驶时的侧向载荷，镂空的结构不会像多辐密集款轮毂那样容易积存刹车粉尘，日常维护的成本更低。设计过程中对辐条与轮辋的连接位置做了圆角过渡处理，避免应力集中，即使经过长时间的交变载荷作用，连接位置也不会出现疲劳裂纹，整体结构兼顾了轻量化与结构强度，不需要额外增加壁厚就可以达到乘用车轮毂的强度要求。
