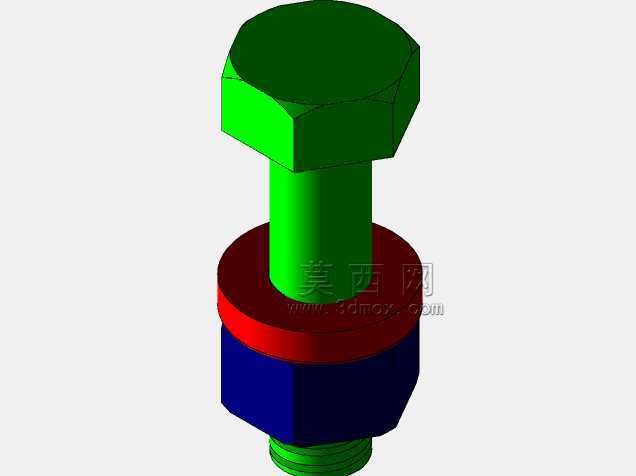

六角头螺栓与六角螺母组合装配结构

　　在各类机械结构的连接设计中，螺纹副连接是应用覆盖范围最广的可拆卸连接形式，这套六角头螺栓搭配六角螺母的组合装配结构，是工业现场最常见的紧固标准件组合，区别于单独使用的自攻螺钉、焊接螺柱类紧固件，这套组合依靠螺栓杆部的外螺纹与螺母内螺纹的旋合实现轴向夹紧，同时可借助螺栓光杆段的配合精度实现被连接件的定位约束，在承受横向剪切载荷的工况下，还能通过选配不同厚度的平垫圈分散接触面压应力，避免被连接件表面被紧固件压溃。从实际应用场景来看，这类螺栓螺母组合几乎覆盖了从普通民用设备到重型工业装备的所有装配环节：小到小型自动化设备的机架拼接、工装夹具的模块固定，大到工程机械的结构件连接、输送线的支架装配，只要是需要可拆卸、

　　具备一定预紧力要求的连接点位，都能见到这类结构的身影。在承受振动载荷的设备上，还可以搭配防松垫圈、双螺母对顶锁紧的结构形式，避免螺纹副在交变载荷下出现松脱失效。从设计思路层面拆解这套装配结构，首先要明确连接点位的载荷边界：如果连接点位主要承受轴向拉力，螺栓的公称直径需要根据抗拉强度校核结果选取，螺纹旋合长度要保证至少达到螺栓公称直径的0.8倍以上，避免螺纹牙受力过大出现滑牙；如果连接点位需要同时承受横向剪切力，螺栓光杆段的公差要选用过渡配合等级，直接穿入被连接件的铰制孔中，依靠杆部的剪切强度承载横向载荷，这时候螺母的作用更多是提供轴向预紧，避免杆部从孔中脱出。外形尺寸与安装边界方面，六角头螺栓的头部对边尺寸是安装时的关键约束参数，

　　决定了配套套筒或者开口扳手的规格选型，头部高度需要保证在施加额定拧紧力矩时，头部不会因为承压面积不足出现变形；螺母的对边尺寸通常与同规格螺栓的头部对边尺寸保持一致，方便现场装配时使用统一规格的工具，螺母的厚度根据性能等级不同有所区别，普通等级的螺母厚度约为公称直径的0.8倍，高强度等级的螺母厚度会适当增加，保证螺纹旋合段的受力均匀性。装配时需要注意，螺栓穿出螺母后的外露螺纹长度要控制在2-3个螺距，既不能因为外露过短导致螺纹旋合长度不足影响连接强度，也不能因为外露过长造成材料浪费、干涉周边其他运动部件。被连接件的通孔直径要比螺栓公称直径大0.5-1mm，普通精度的安装场景下可以适当放大间隙方便装配，

　　有定位要求的铰制孔场景下通孔与螺栓杆的间隙要控制在0.02mm以内。这套装配结构的建模过程中，需要重点还原螺纹段的旋合关系，螺栓的螺纹终止线位置要与螺母的端面位置匹配，避免出现螺纹干涉的建模错误，同时要还原垫圈与螺栓头部、螺母端面的贴合关系，保证装配体的干涉检查结果符合实际装配状态。在实际选型应用中，还要根据使用环境的腐蚀情况选择对应的表面处理方式，普通干燥室内环境可以选用电镀锌处理的紧固件，户外或者潮湿腐蚀环境则需要选用热浸镀锌或者不锈钢材质的螺栓螺母组合，避免紧固件过早锈蚀导致拆卸困难、连接失效。另外在施加预紧力的环节，要根据螺栓的性能等级对应控制拧紧力矩，不能盲目加大力矩导致螺栓被拉断，也不能力矩不足导致预紧力不够，连接出现松动。很多现场装配的失效案例，都是因为没有按照力矩要求拧紧，或者螺纹旋合长度不足，导致设备运行过程中紧固件松脱，引发结构故障。这套装配结构虽然是最基础的标准件组合，但却是整个机械结构可靠性的基础，任何一个连接点位的失效，都可能引发整套设备的运行故障，因此在设计建模阶段，就要把安装边界、工具操作空间、载荷匹配这些细节考虑到位，不能因为是标准件就忽略相关的设计校验。
