风冷式60吨冷水机组结构设计方案

　　该款60吨制冷量的风冷式冷水机组，主要面向大中型商用建筑、工业生产车间的集中供冷场景设计，可作为中央空调系统的核心冷源，搭配固定风机盘管完成冷媒循环与冷量输送，也可直接为工业生产过程中的工艺冷却环节提供稳定低温冷冻水，覆盖电子制造车间恒温控温、注塑模具冷却、化工反应釜温控、大型商超集中空调等多类应用场景。

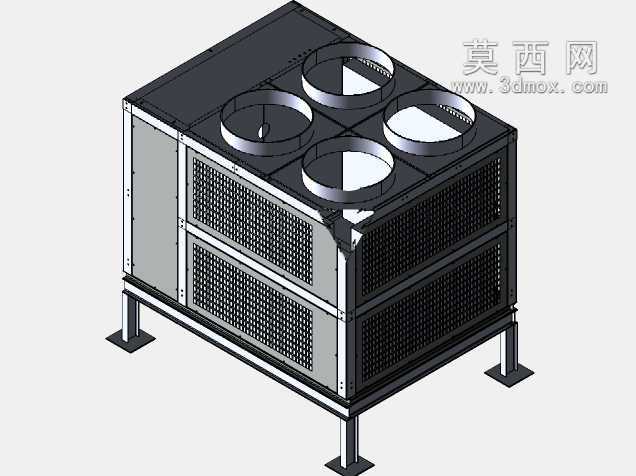

　　从实际落地使用的角度看，该机组采用顶置四风机的风冷散热布局，四台轴流风机呈矩形阵列布置在机组顶部，直接对内置的翅片式冷凝器进行强制风冷换热，无需额外配置冷却塔及配套冷却水循环管路，相比水冷式冷水机组大幅降低了现场安装的管路施工量，也规避了冷却水水质处理、冷却塔运维带来的额外成本，更适合缺水地区、现场无冷却水系统配套的项目选用。机组侧面采用双层通风格栅结构，上下两层格栅分别对应两组独立的冷凝换热模块，进风路径无明显遮挡，可保证散热空气顺畅穿过翅片间隙带走冷凝热量，格栅同时具备防护功能，可阻挡大体积杂物、飞虫进入换热腔，避免翅片倒伏、管路磕碰损伤。

　　结构设计层面，机组采用框架式承载结构，主体承重框架采用标准型钢拼接成型，所有外护板采用螺栓与框架可拆卸连接，方便后期运维时拆解检修压缩机、管路阀件、电控组件。底部设计四个独立的支腿结构，支腿底部带方形安装固定板，板上预留螺栓安装孔，现场安装时可直接通过膨胀螺栓与混凝土基础固定，支腿将整机抬离安装面一定高度，既可以避免地面积水浸泡机组底部造成锈蚀，也预留了底部管路连接、冷凝水排放的操作空间。机组整体外形呈规整长方体布局，所有外轮廓无突出的尖锐结构，运输时可直接采用标准集装箱装载，现场吊装时可通过框架上预留的吊点完成垂直转运，无需额外制作吊装工装。

　　内部功能分区上，机组将压缩机、储液罐、干燥过滤器、节流组件等核心制冷部件布置在框架内侧的封闭腔体内，与侧面的冷凝换热区通过隔板分隔，避免散热热风直吹制冷部件造成运行效率下降，也可降低压缩机运行时的噪音向外传递。电控组件独立布置在机组侧面的密封电控舱内，舱体做防水防尘处理，可适应户外露天安装的防护要求，所有接线端子预留足够的接线空间，方便现场完成动力电源、温控信号线的接驳。

　　安装边界方面，设计时充分考虑了现场运维的操作空间需求，机组进风侧预留不小于1.2米的检修通道，顶部风机出风口上方预留不小于2米的无遮挡空间，避免排风回流影响散热效率，机组基础的承重载荷按照整机运行重量的1.5倍设计，可覆盖满水、满负荷运行时的总重量要求，同时预留了管路接口的安装偏差余量，现场对接冷冻水供回水管路时，可通过软连接抵消机组运行时的轻微振动，避免管路应力泄漏。

　　从三维建模的角度看，该模型完整还原了机组的所有外部结构特征，包括顶部风机的风筒结构、侧面格栅的网格细节、支腿的安装板结构、外护板的拼接缝隙，可直接用于项目前期的设备布局排布、安装空间校验、管线综合碰撞检查，也可作为暖通设备选型阶段的可视化参考，帮助设计人员直观评估设备与周边建筑结构、管线的位置关系，减少后期施工时的设计变更。模型的结构比例完全按照实际设备的尺寸比例搭建，所有安装接口的位置、支腿的安装孔位都与实际产品保持一致，可直接导出二维工程图用于基础制作、安装支架设计的参考，无需额外重新测绘设备外形尺寸。
