气枪调校用科格尔方格射击靶具结构

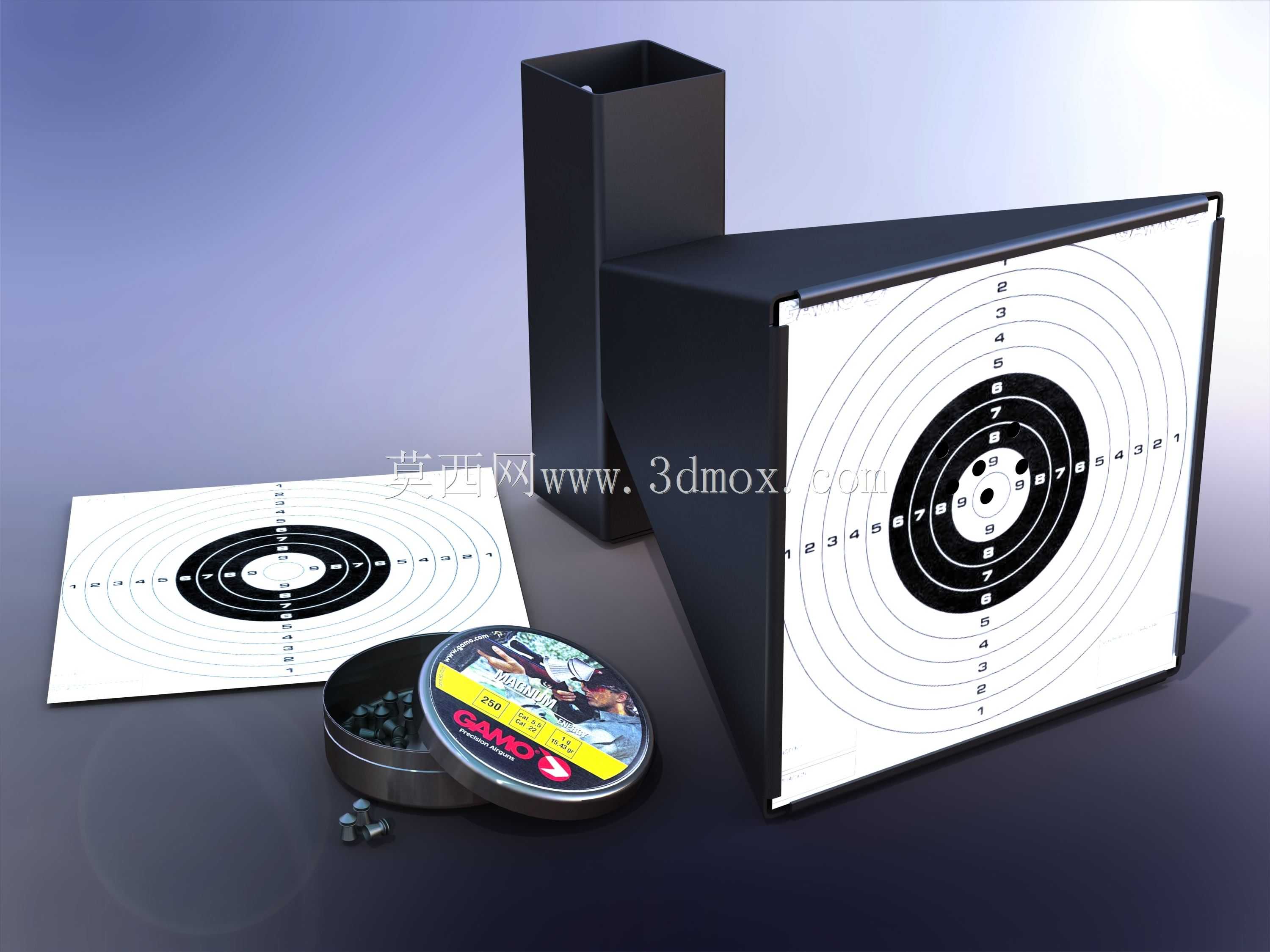

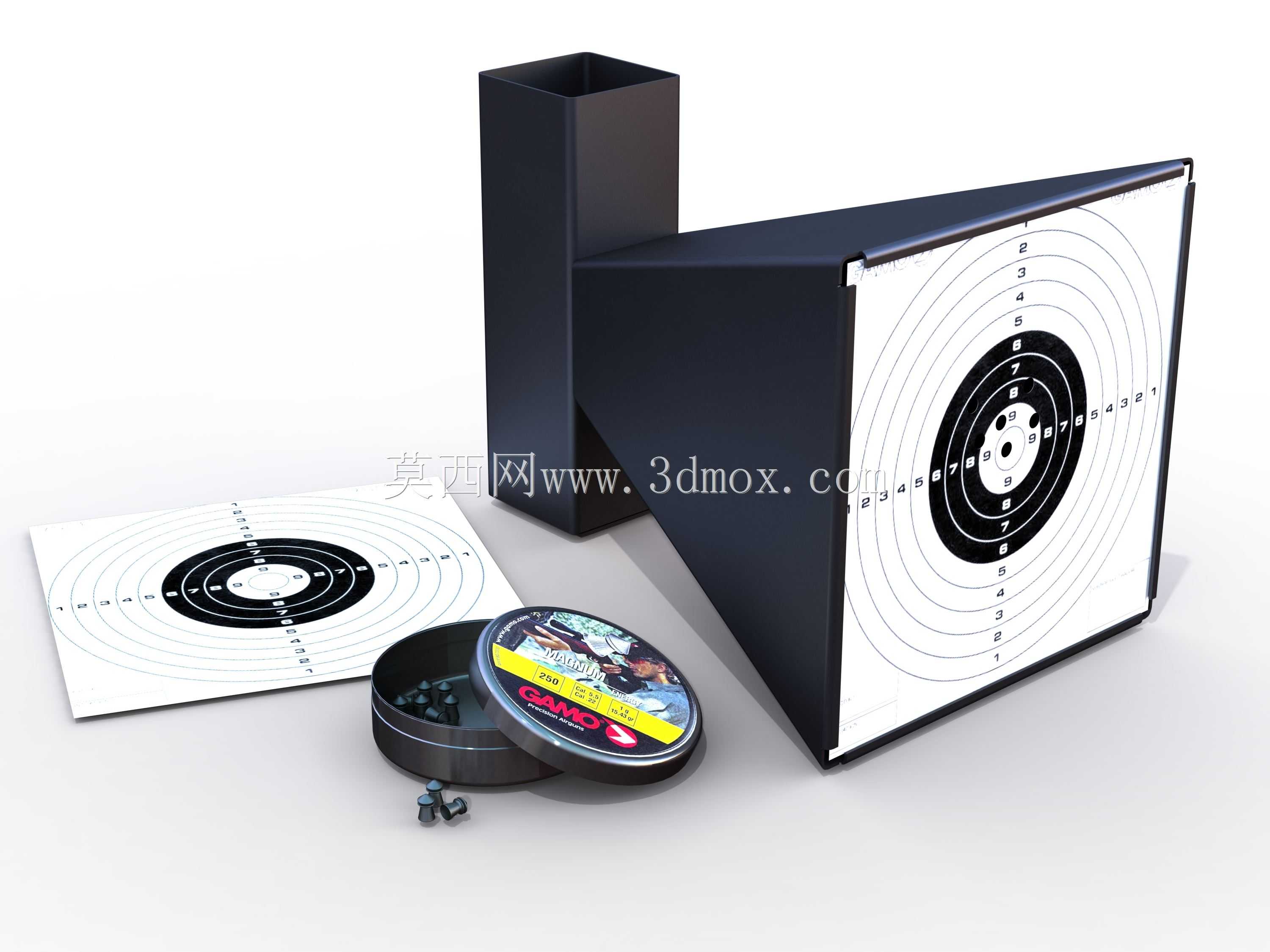

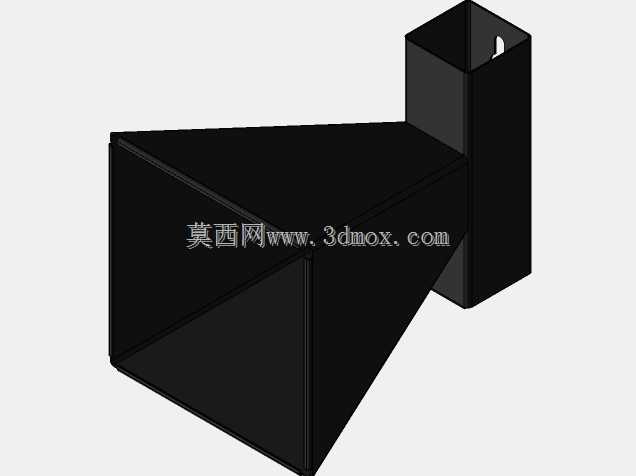

　　这套靶具结构的核心应用场景面向民用气枪日常调校、射击练习场景，适配3-9x40倍率瞄准镜的校准作业需求，解决户外或室内练习时靶纸固定不稳、落点观测不便、备用靶纸收纳零散的实际问题。从功能特性来看，整体结构分为三个核心功能区：倾斜式靶面固定区、立式落弹收集区、靶纸收纳存储区。倾斜靶面的倾角设置经过实际校验，采用15度后仰角设计，既符合站立射击时的视线垂直观测需求，避免靶纸因透视产生的环数判读误差，又能让铅弹击中靶面后自然滑落至下方承接区域，减少铅弹飞溅带来的安全隐患。立式落弹收集区采用方形封闭腔体结构，腔体侧壁厚度设置为3mm，采用硬质耐磨材质设计，能够承受4.5mm口径气枪铅弹的常规射击冲击，腔体开口与倾斜靶面的下边缘完全贴合，

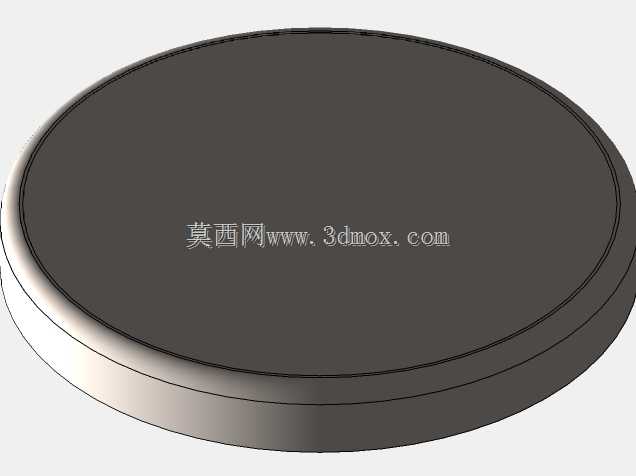

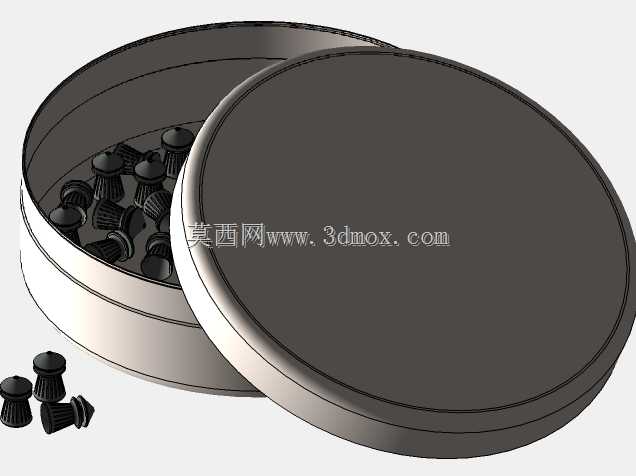

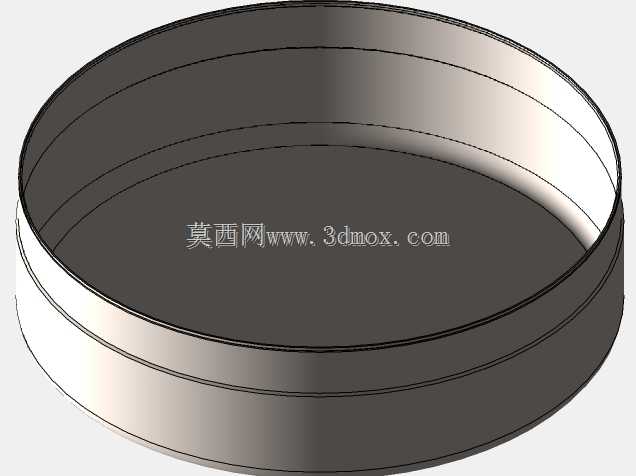

　　没有多余缝隙，避免铅弹从衔接处弹出。靶纸收纳区设置在落弹收集腔体的侧下方，采用圆形旋盖式存储结构，内部空腔直径为80mm，可叠放20张以上标准尺寸的科格尔方格靶纸，旋盖边缘做滚花防滑处理，戴手套操作时也能轻松开合，避免练习过程中备用靶纸受潮、沾染灰尘。设计思路上完全围绕实际射击练习的使用痛点展开，没有多余的装饰性结构，所有外形尺寸都适配常规桌面架设、户外矮台放置的使用需求：整体底座的横向宽度为220mm，纵向深度为180mm，放置在常规射击桌台时不会占用过多操作空间，底座底部预留有4个M6的螺纹安装孔，可通过螺栓固定在木质或金属支架上，满足户外固定架设的安装边界要求，避免射击时的后坐震动导致靶具移位。靶面固定区采用压片式固定结构，

　　四个边角设置有可翻转的弹性压片，更换靶纸时无需额外工具，翻开压片即可放入新靶纸，压片的压紧力经过调校，既能固定平整靶纸不会被风吹动，又不会压坏靶纸的环数标识区域。科格尔方格靶的刻度线与靶具的定位边完全对齐，安装时只要将靶纸边缘靠紧定位凸台，就能保证靶心与靶具的中心基准重合，减少每次换靶后的瞄准基准偏差。落弹收集腔体的内部做了斜面导流设计，铅弹进入腔体后会顺着斜面滑落到腔体底部的集中区域，练习结束后可打开腔体后侧的密封塞，一次性倒出收集的铅弹，避免铅弹散落在地面造成环境污染。收纳腔与主体结构采用一体化连接设计，没有突出的外挂部件，整体收纳后可直接放入常规射击装备包，携带过程中不会出现部件磕碰损坏的问题。从结构建模的角度来看，

　　所有钣金折弯处都做了R2的圆角处理，避免尖锐边角划伤使用者，焊接衔接处的焊道预留0.1mm的打磨余量，实际加工后可实现表面平整无毛刺。倾斜靶面的框架采用折边结构，折边高度为10mm，既提升了框架的整体结构强度，避免长期使用后靶面框架变形，又能为靶纸提供侧边定位，保证靶纸安装的平直度。立式腔体的顶部做了封闭盖板，防止雨水、杂物进入腔体内部，适配户外雨天临时使用的场景需求。整个结构的装配关系简单，所有部件都采用螺栓连接，没有复杂的卡扣或粘接结构，后期维护更换部件时只需拆卸对应位置的螺栓即可，无需专用拆解工具。在实际使用过程中，这套靶具可适配10米到25米距离的气枪瞄准校准作业，科格尔方格的刻度设计可直接读取瞄准偏差的密位数值，无需额外的测量工具就能快速调整瞄准镜的风偏和高低调节旋钮，相比传统的平面靶架，这套集成了落弹收集、靶纸收纳功能的靶具，能够减少练习时的准备工作时间，提升调校效率，同时避免铅弹散落造成的安全和清洁问题。
