霍克运动光学变倍步枪瞄准镜结构建模

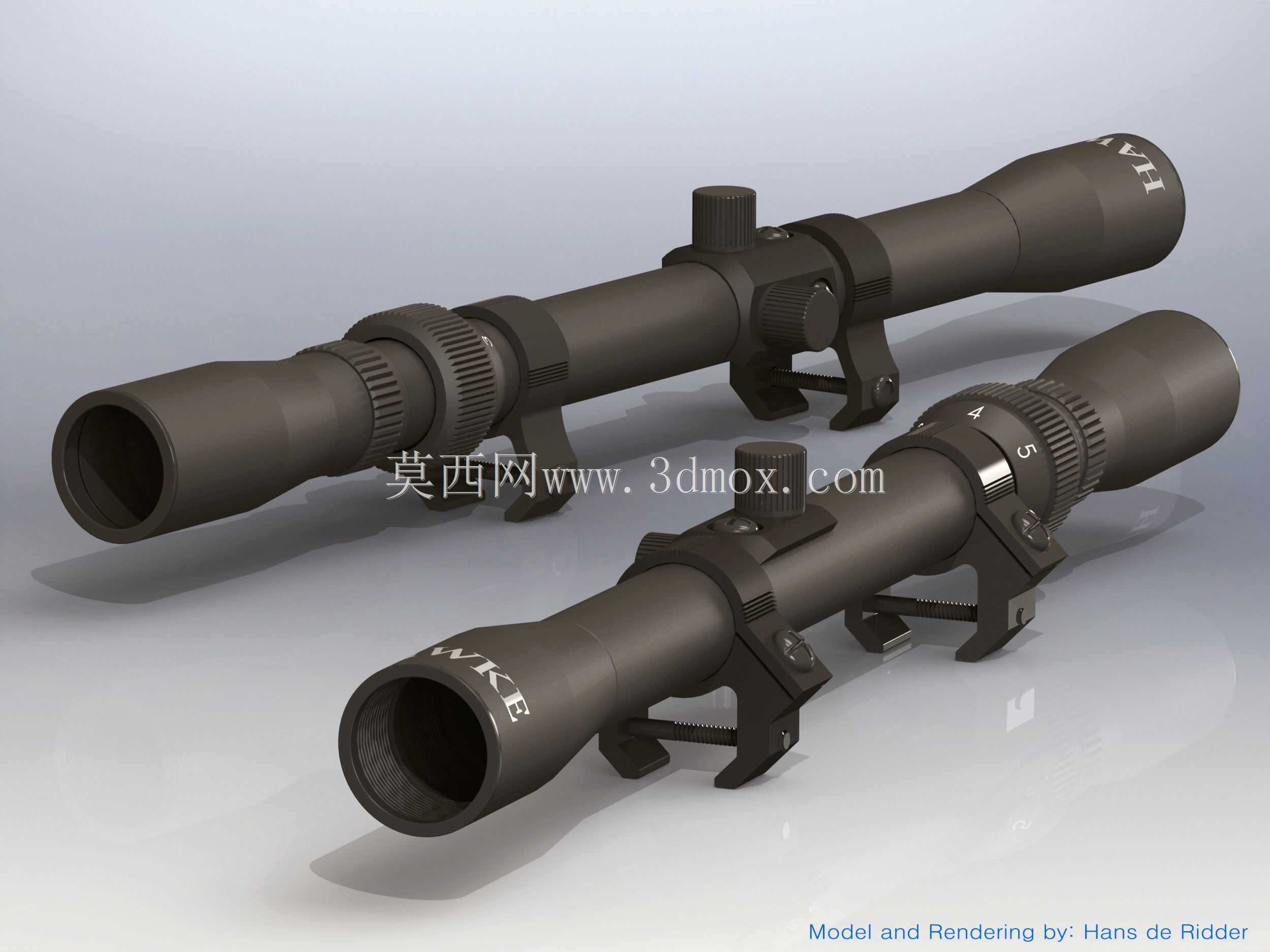

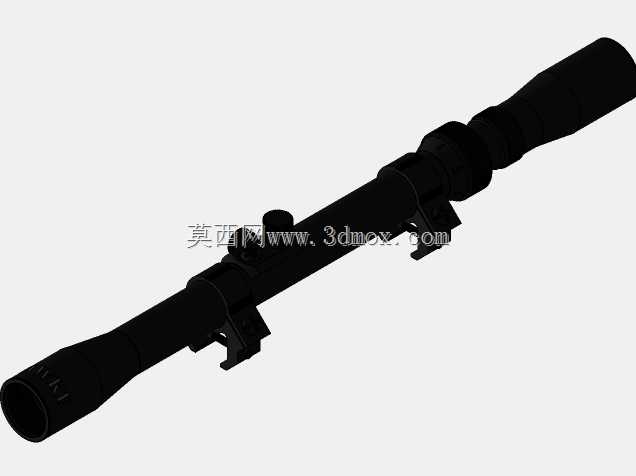

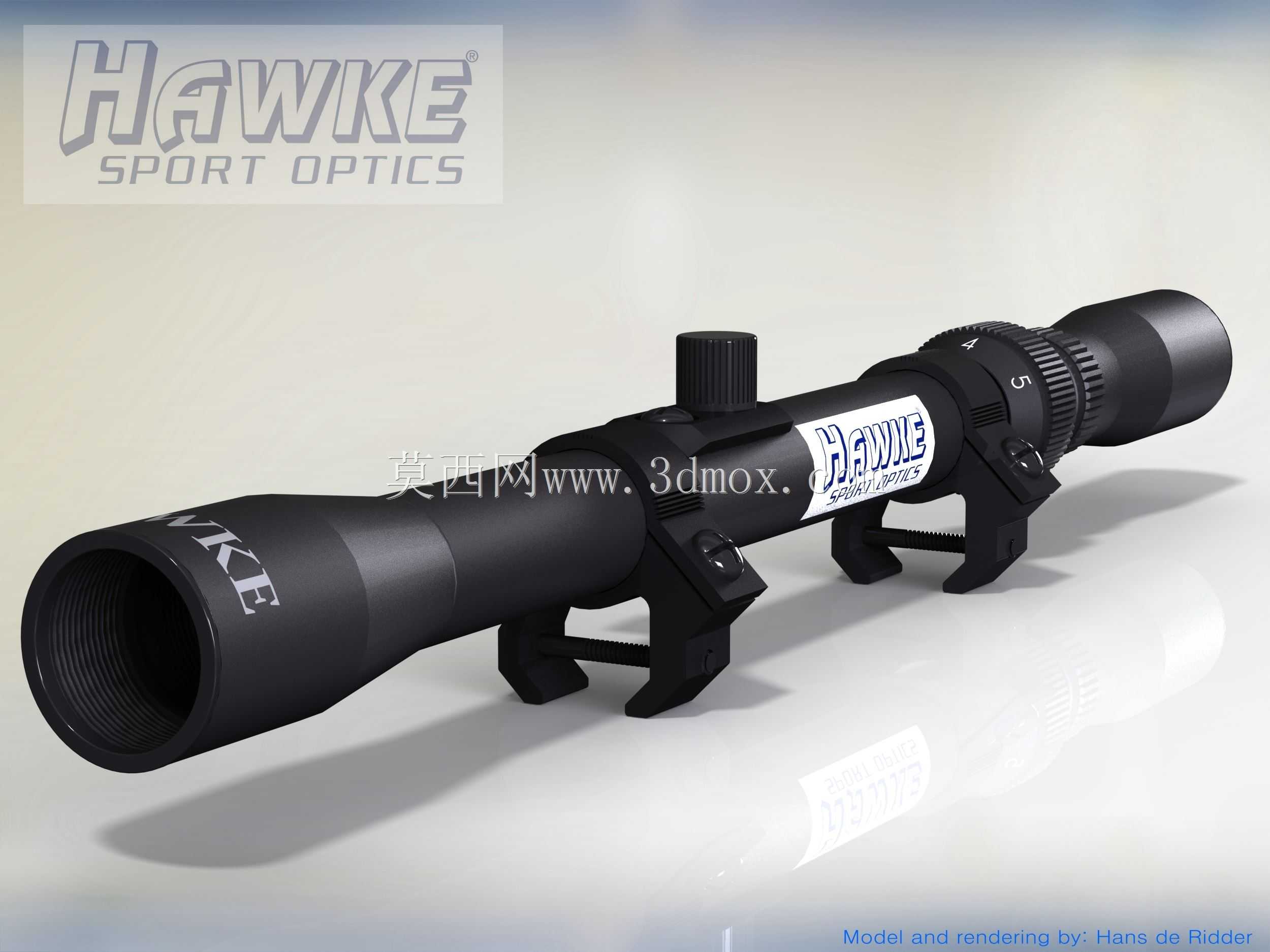

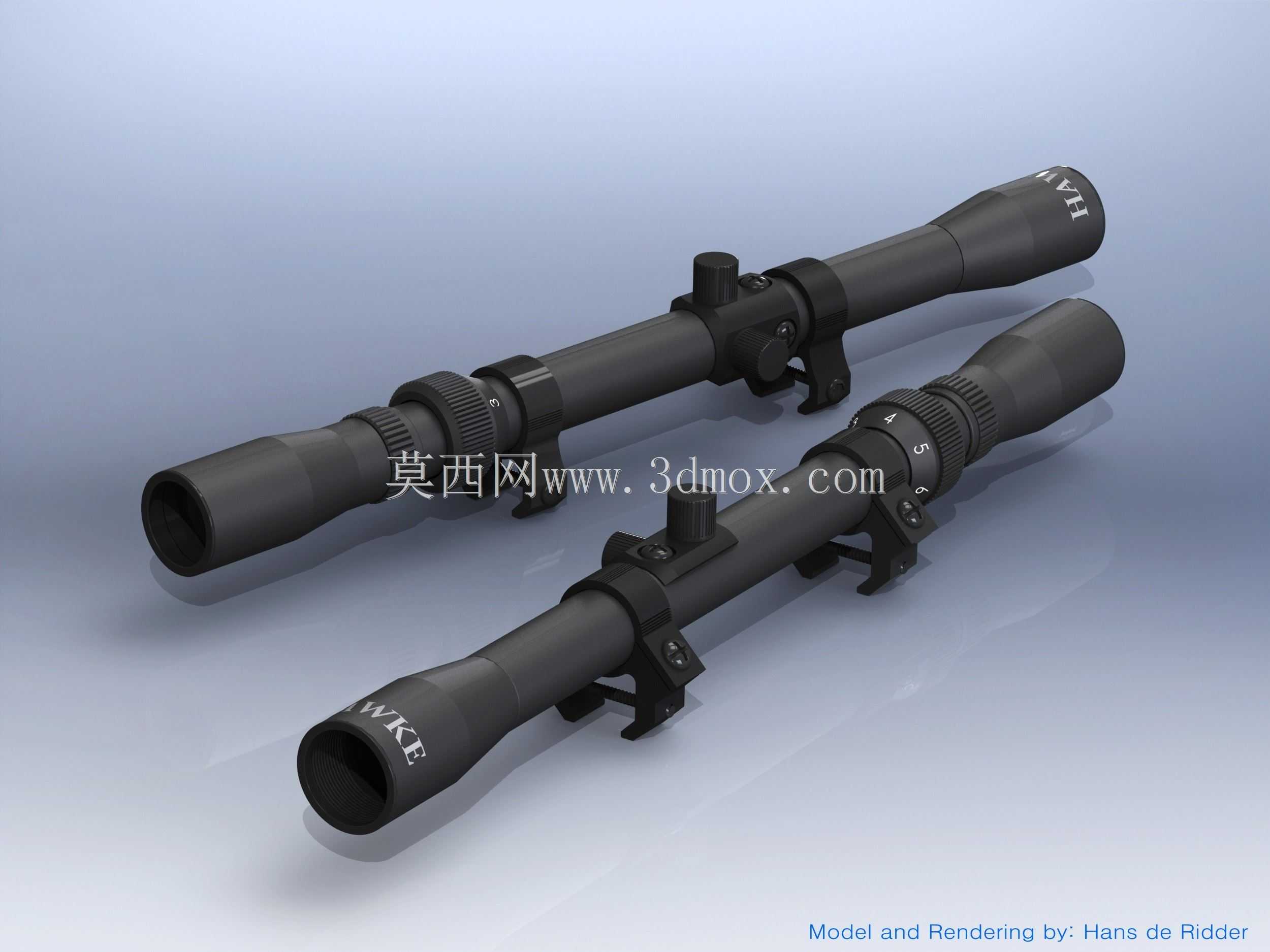

　　这款瞄准镜的建模完全还原了实际产品的装配逻辑，从物镜端到目镜端的同轴度公差在建模阶段就做了严格约束，所有镜身连接部位的止口结构都按照实际加工的配合公差做了间隙预留，避免后续装配出现干涉。实际使用场景中，这类瞄准镜主要适配中小口径运动步枪，用于户外竞技射击、狩猎场景下的远距离目标瞄准，变倍环的阻尼结构在模型里做了细节还原，转动时的档位卡槽结构清晰，能直观看到变倍过程中内部镜组的滑动导轨限位结构。镜身采用一体化铝合金管材加工的结构形式，建模时还原了管壁的厚薄变化区域，物镜端的管壁做了加厚处理，用来承受射击时的前后方向冲击载荷，目镜端的视度调节环螺纹结构完整还原，调节行程对应实际产品的±3屈光度调节范围，

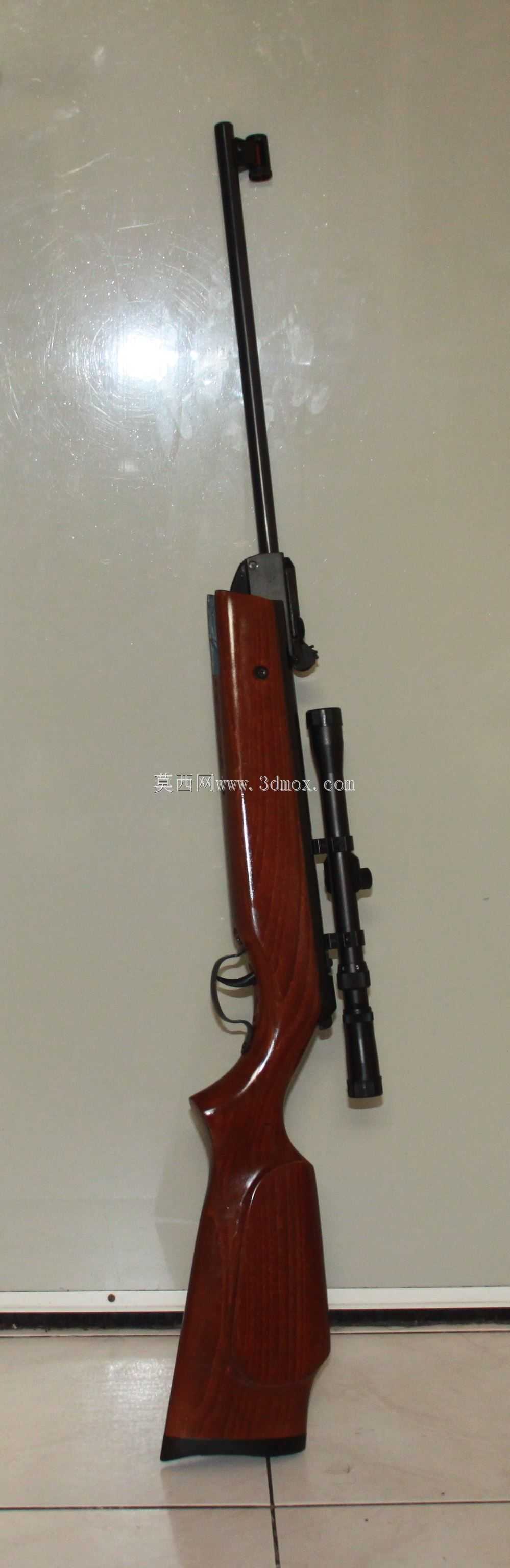

　　方便不同视力的使用者调整到清晰的成像状态。安装结构部分，模型还原了两个分体式瞄准镜座的夹持结构，夹持面做了防滑齿纹设计，镜身对应位置的平面加工区域也做了细节呈现，安装时两个镜座的间距可以根据不同枪械的皮卡汀尼导轨槽位调整，夹持螺栓的预紧力方向在建模时做了装配方向的标识，避免实际安装时出现夹不紧或者压坏镜身管壁的问题。变倍环的刻度标识从3倍到9倍均匀分布，每个刻度对应的内部变倍镜组位置都做了对应约束，转动变倍环时镜组沿光轴方向的滑动距离严格匹配实际光学系统的放大倍率变化，不会出现倍率虚标的结构错位。镜身表面的标识区域做了凹陷的刻字结构还原，和实际产品的激光刻字效果一致，调节钮的保护盖采用螺纹连接结构，拧开后可以看到高低、

　　风偏调节的旋钮结构，旋钮的每一档调节量对应1/4MOA的调节精度，建模时还原了调节旋钮的棘爪定位结构，能清晰看到每转动一档对应的棘爪卡入齿槽的配合状态，方便使用者在实际调校时感知调节档位。物镜的遮光罩螺纹结构也做了完整还原，需要时可以加装遮光罩避免杂光进入镜筒影响成像，目镜端的眼罩采用软质橡胶材质的安装卡槽结构，建模时预留了橡胶件的安装间隙，实际装配时可以直接卡入目镜端的环形卡槽，不会出现脱落问题。从安装边界来看，这款瞄准镜的整体长度控制在320毫米左右，物镜外径40毫米，目镜外径32毫米，安装后镜身中心距离枪械导轨面的高度为38毫米，这个高度刚好适配大部分运动步枪的贴腮高度，使用者瞄准的时候不需要刻意抬头或者低头，

　　能快速形成稳定的瞄准线。镜身内部的隔圈结构也做了分层建模，每个镜片的安装隔圈厚度都按照实际光学装夹的要求做了尺寸约束，隔圈的倒角结构避免装夹时刮伤镜片镀膜，镜筒内部的消光螺纹结构也做了细节还原，能有效减少镜筒内部的杂光反射，提升瞄准视野的对比度。在实际户外使用场景下，这款瞄准镜的密封结构设计也在模型里有所体现，镜身所有连接部位都预留了O型密封圈的安装槽，充氮密封后的结构能实现防水防雾，在温差较大的野外环境下使用不会出现镜筒内部起雾的问题，调节钮的转轴部位也做了密封结构设计，避免雨水或者灰尘进入镜筒内部影响调节精度。建模时所有的棱角部位都做了符合实际加工的圆角处理，没有出现尖锐的直角结构，既符合实际产品的加工工艺要求，也避免使用时棱角划伤使用者。整体建模的装配层级清晰，从镜身主体到内部镜片、调节结构、安装座都可以单独拆分，方便结构设计人员参考这类瞄准镜的结构布局，做同类型光学瞄准设备的结构优化，也能给枪械配件的选型人员提供直观的安装尺寸参考，提前核对瞄准镜和适配枪械的安装空间是否匹配，避免出现安装后瞄准线高度不合适、或者和枪械其他部件出现干涉的问题。
