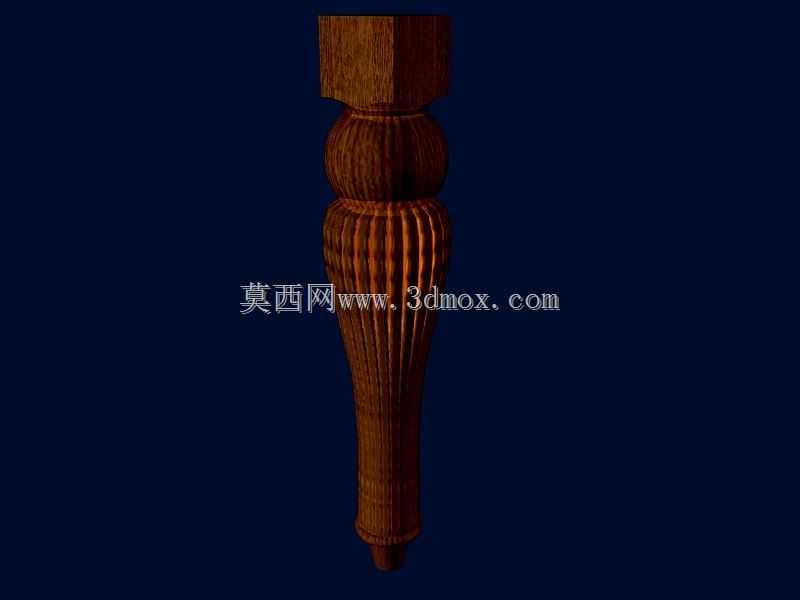

台式喷枪配套车床加工实木支腿结构

　　这类车削成型的木质支腿，最早是在小型台式喷涂工位的配套机架上见到的，当时车间改造小型喷漆工位，需要给喷枪放置台做配套支撑，既要满足承重要求，又要适配工位的复古装修风格，才选用了这种车床车制的异形支腿结构。从实际使用场景来看，这类支腿不局限于喷涂设备配套，小型操作台、定制展示架、复古风格家具的支撑结构都能通用，只要安装面的连接尺寸匹配，就能直接替换常规的方料直腿，在不额外增加支撑成本的前提下提升结构的外观质感。

　　从功能特性上拆解，支腿上部做了方榫结构，这部分是安装定位的核心，方榫的截面尺寸和台架底部的预留安装孔完全匹配，安装时不需要额外做角度调整，直接嵌入预留孔后打胶或者拧入自攻螺丝就能完成固定，相比圆柱直腿的安装方式，方榫结构能避免支腿在承重过程中出现周向转动，哪怕台架上放置较重的喷涂设备、工件料盒，支腿和台架的连接位置也不会出现松脱错位。支腿的主体承重段做了多段变径设计，不是单纯的装饰性造型，每一段的直径变化都经过承重验算：靠近上部方榫的位置做了鼓形加粗段，这部分是支腿承受弯矩最大的区域，加粗设计能提升整体抗弯折能力，避免台架受侧向推力时支腿从根部断裂；中间段做了竖向凹槽的车削纹理，一方面是提升外观的装饰性，另一方面凹槽结构能增加支腿表面的摩擦力，后期如果需要给支腿做漆面喷涂、包覆装饰层，漆面或者包覆材料的附着能力会比光滑圆柱面更好，不容易出现起皮脱落的问题；下部的收窄段做了渐进式缩径，最终在底部留出小直径的接地端，接地端可以配套安装橡胶防滑脚垫，哪怕是在光滑的环氧地坪车间里，整个台架也不会出现滑动移位。

　　设计这类支腿的时候，首先要明确安装边界：上部方榫的边长要和台架底部的横梁预留孔保持0.1-0.2mm的间隙，方便安装时涂胶嵌入，方榫的插入深度不能小于支腿总长度的十分之一，保证连接强度足够；支腿的总高度要匹配台架的操作高度要求，台式喷枪的操作高度一般在80-90cm之间，扣除台架本身的框架厚度，支腿的有效支撑高度要控制在72-82cm区间，保证操作人员站立作业时手臂处于自然放松的高度，减少长时间操作的疲劳感。车削加工的工艺选型上，这类带复杂曲面的木质支腿必须用普通车床配合成型车刀加工，不能用铣床铣削成型，车床车削的曲面过渡更顺滑，没有铣削加工留下的刀痕接差，后期打磨的时候能减少大量的人工工作量。

　　从受力角度分析，支腿的每一段曲面过渡位置都做了圆角处理，没有直角尖角结构，一方面是避免尖角位置在长期承重过程中出现应力集中，导致木材开裂，另一方面是日常使用中不会剐蹭操作人员的衣物、皮肤，减少车间作业的安全隐患。支腿的竖向凹槽纹理深度控制在2mm左右，不能车得太深，过深的凹槽会削减支腿的有效承重截面，降低整体的承重能力，太浅又起不到提升附着力和装饰效果的作用，2mm的深度是兼顾结构强度和外观效果的最优值。接地端的直径控制在2cm左右，这个尺寸刚好能匹配市面上常规的M8规格橡胶脚垫，安装脚垫后能调整支腿的接地高度，哪怕车间地面存在不平整的情况，也能通过旋转脚垫把整个台架调整到水平状态，避免台架倾斜导致喷枪放置不稳、涂料洒漏的问题。

　　实际选型应用的时候，还要考虑使用场景的承重需求，如果是放置重型喷枪、压力罐的工位，支腿的最小截面直径要适当加大，木材选用密度更高的硬木材质；如果是轻型展示架、小型工件放置台的配套支腿，可以适当缩小截面尺寸，降低材料成本。这类支腿的结构通用性很强，只要调整上部方榫的尺寸、整体高度和曲面造型，就能适配不同的安装场景，不需要重新做整体的结构设计，能大幅缩短定制构件的设计和加工周期。
