电动汽车交流充电枪插头结构设计

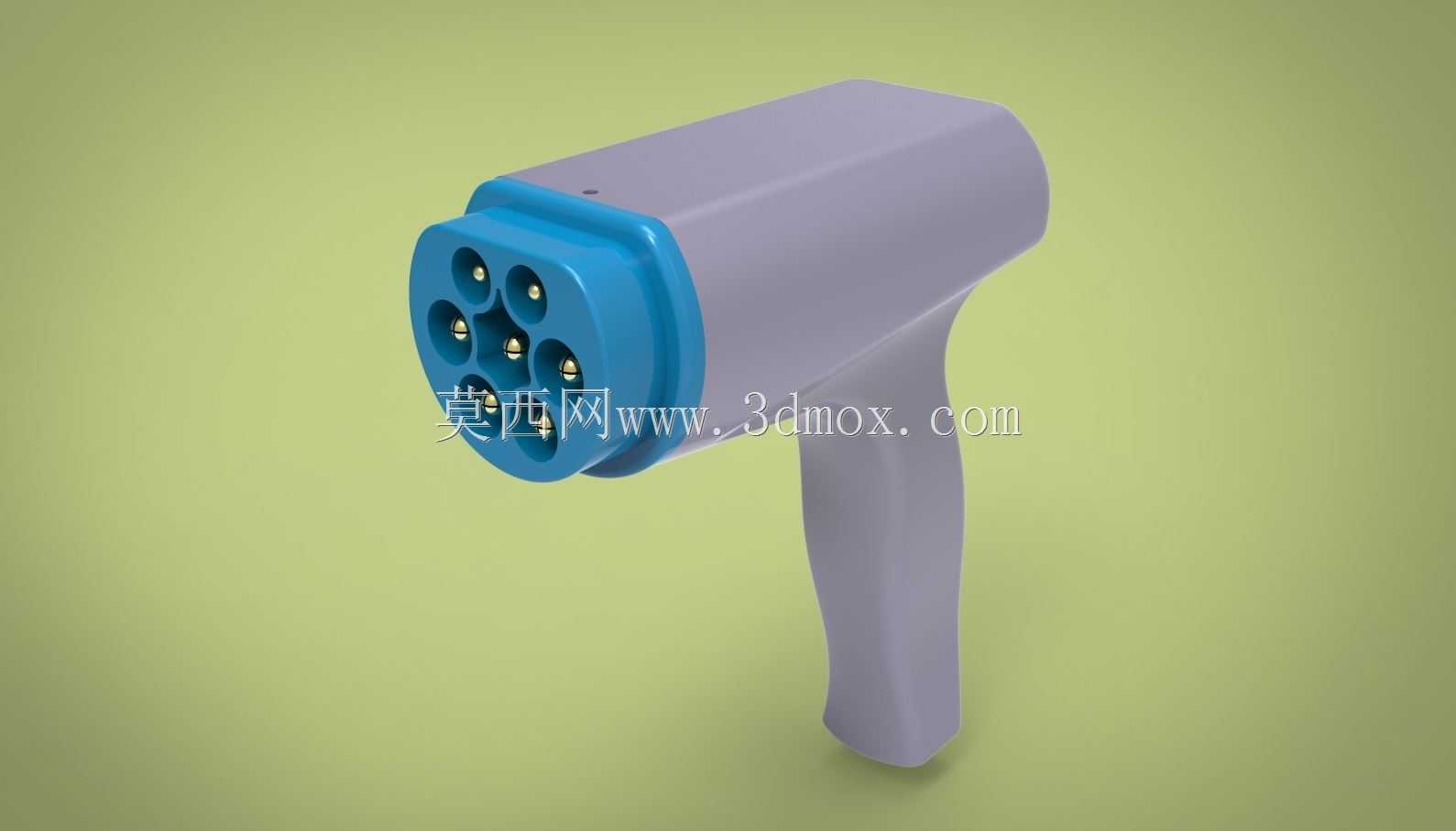

　　这款充电插头是新能源汽车补能场景下的核心连接部件，主要适配民用交流充电桩、车载便携充电机的输出端，日常使用中承担交流电能传输、充电状态信号交互的双重作用，是车主完成车辆补能操作时直接接触的功能部件。从实际使用场景出发，设计时首先考虑了手持操作的人机工程需求，整体采用枪式握持结构，手柄区域做了贴合手掌自然弯曲的弧面过渡，握持段的截面采用非对称椭圆造型，既能够避免插拔过程中插头在手中打滑转动，也能让操作人员单手握持时自然对准车辆端充电口，减少对位偏差带来的接口磨损。插头前端的插接端采用蓝色绝缘基座，内部集成7个接触端子，排布遵循国标交流充电接口的尺寸规范，端子之间设置了足够的绝缘爬电距离，

　　相邻端子的凸起隔筋能够避免插接错位导致的端子短接风险，每个端子的接触段采用弹性铜质接触件，插接后能够保持稳定的接触压力，降低大电流传输过程中的接触温升。从结构设计逻辑来看，外壳采用上下分壳的装配方式，分模线沿手柄与主体的对称面布置，既能够简化注塑模具的抽芯结构，也方便内部线缆的固定与端子组件的装配，壳体内部预留了线缆防弯折的结构空间，手柄尾部的出线位置做了喇叭口过渡，能够避免线缆反复弯折导致的线芯断裂，同时内部设置的线缆压块可以将线缆护套与壳体牢固固定，防止插拔过程中线缆外力直接传递到端子连接处。在安装边界方面，插头前端插接面的外圆尺寸与车辆端充电口的密封内圈尺寸匹配，插接到位后前端的绝缘基座能够完全嵌入充电口的防护腔内，

　　配合充电口自带的密封胶圈可以达到日常户外使用的防护要求，整体的插拔行程控制在合理范围，操作人员施加正常握力即可完成插拔锁定，不需要额外借助工具。插头主体的外壳壁厚保持均匀，所有转角位置都做了圆角过渡，既能够减少注塑过程中的应力集中问题，也能避免使用过程中尖锐边角划伤操作人员，表面采用哑光磨砂的质感处理，日常使用中不容易残留指纹与污渍，也能提升握持时的摩擦力。内部的端子固定座采用耐高温绝缘材质，能够承载长期充电过程中的温度上升，端子与导线的连接位置采用压接工艺，连接区域做了绝缘防护处理，避免不同极之间的绝缘击穿风险。考虑到公共充电场景下的高频使用需求，整个插接结构的锁定卡扣设置在握持时手指自然触碰的位置，解锁操作不需要调整手握姿势，单手握持即可完成插接、锁定、解锁、拔出的全流程操作，卡扣的锁紧力经过匹配设计，既能够保证充电过程中插头不会因为外力拉扯意外脱落，也不会因为锁紧力过大导致解锁困难。
