法兰连接式3英寸管道膨胀补偿构件

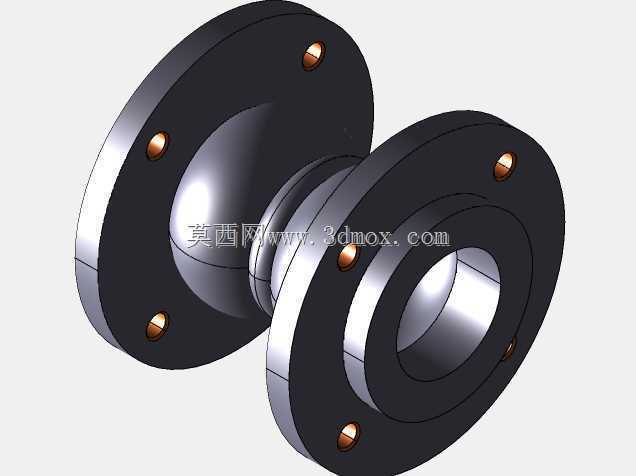

　　在化工流体输送、市政给排水、暖通空调循环管路、工业热力管网等场景中，管道系统受输送介质温度变化、设备运行振动、地基不均匀沉降等因素影响，会产生轴向、横向或是角向的位移，若不对这类位移做补偿处理，管路应力集中位置很容易出现焊缝拉裂、法兰密封面泄漏甚至管道断裂的故障，膨胀节就是专门针对这类管路位移问题设计的核心补偿构件。这款3英寸规格的膨胀节采用两端法兰对接的连接形式，适配公称通径3英寸的工业管路系统，安装时可直接与同规格的管道法兰、设备接口法兰配对，通过螺栓穿入法兰盘上的均布螺栓孔完成紧固，不需要额外做焊接坡口处理，能大幅缩短现场安装的作业周期，也方便后期运维阶段的拆卸更换。从结构设计来看，该膨胀节的中间段采用圆弧过渡的变径鼓状结构，

　　这种结构形态可以在承受管路内部介质压力的同时，预留出足够的形变余量，当管路出现轴向压缩或是拉伸位移时，中间的柔性段可以通过自身的弹性形变吸收位移量，避免应力传递到两侧的管路或是连接设备上；两端的法兰盘采用带凸台的密封面结构，安装时搭配对应压力等级的密封垫片，就能保证连接位置的密封可靠性，杜绝输送介质的跑冒滴漏问题。法兰盘上的螺栓孔采用圆周均布的排布方式，孔位公差严格匹配对应压力等级的法兰标准，现场安装时不需要额外扩孔或是调整孔位，能有效降低安装对位的难度。在实际选型应用中，这款膨胀节的安装边界需要提前核算：首先要确认两端法兰的对接面间距，预留出膨胀节的安装压缩余量，避免安装时过度预压缩导致构件提前出现疲劳损伤；

　　其次要核对法兰的公称压力等级，确保其与整个管路系统的压力等级匹配，避免出现承压不足导致的密封失效问题；另外在管路走向存在转角、设备进出口位置振动较大的管段，安装该膨胀节时需要搭配对应的导向支架，避免膨胀节在补偿位移时出现径向偏摆，影响补偿效果和使用寿命。不同于小口径螺纹连接的管路补偿件，法兰连接的结构形式让这款膨胀节可以适配更高压力等级的管路场景，不管是输送常温清水、循环热水，还是带有一定腐蚀性的工业流体，只要匹配对应材质的密封件，都能稳定发挥补偿作用。在三维建模过程中，该构件的结构细节做了完整还原：法兰盘上的螺栓孔位置、中间补偿段的圆弧曲率、法兰密封凸台的尺寸都严格按照工程实际参数绘制，结构工程师在做管路系统三维排布时，

　　可以直接调用该模型完成装配，提前核对安装空间、螺栓操作空间是否充足，避免现场安装时出现构件与周边管线、支架碰撞的问题。很多工程现场出现的管路泄漏问题，往往是因为前期设计阶段没有准确核算管路的热膨胀量，或是膨胀节选型、安装位置不当导致的，这款3英寸膨胀节的结构设计充分考虑了工程现场的实际安装工况，两端法兰的厚度、螺栓孔的间距都符合通用管路的安装规范，不需要额外做定制化修改就能适配多数同通径的工业管路。在热力管网场景中，管道输送高温介质时会产生明显的轴向伸长，若不设置补偿构件，管道的热应力会直接作用在两端的泵阀设备上，很容易导致设备机封损坏、接口变形，在泵组的进出口位置安装该膨胀节，不仅可以吸收管道的热位移，还能有效阻隔泵组运行时产生的振动沿管路传递，降低整个管路系统的振动噪音，改善现场作业环境。在给排水管路中，受地基沉降影响，不同管段之间可能会出现小幅的相对错位，该膨胀节的柔性结构可以吸收这类横向错位，避免管道接口受剪切力作用出现断裂。建模过程中对构件的壁厚做了符合工程实际的设置，中间补偿段的壁厚既可以保证承压能力，又能保留足够的形变弹性，不会因为壁厚过大导致补偿能力下降，也不会因为壁厚过薄导致承压不足出现鼓包破损。法兰盘的背面做了自然的倒角处理，避免安装时锋利的边缘划伤施工人员，也能减少应力集中导致的法兰盘开裂风险。
