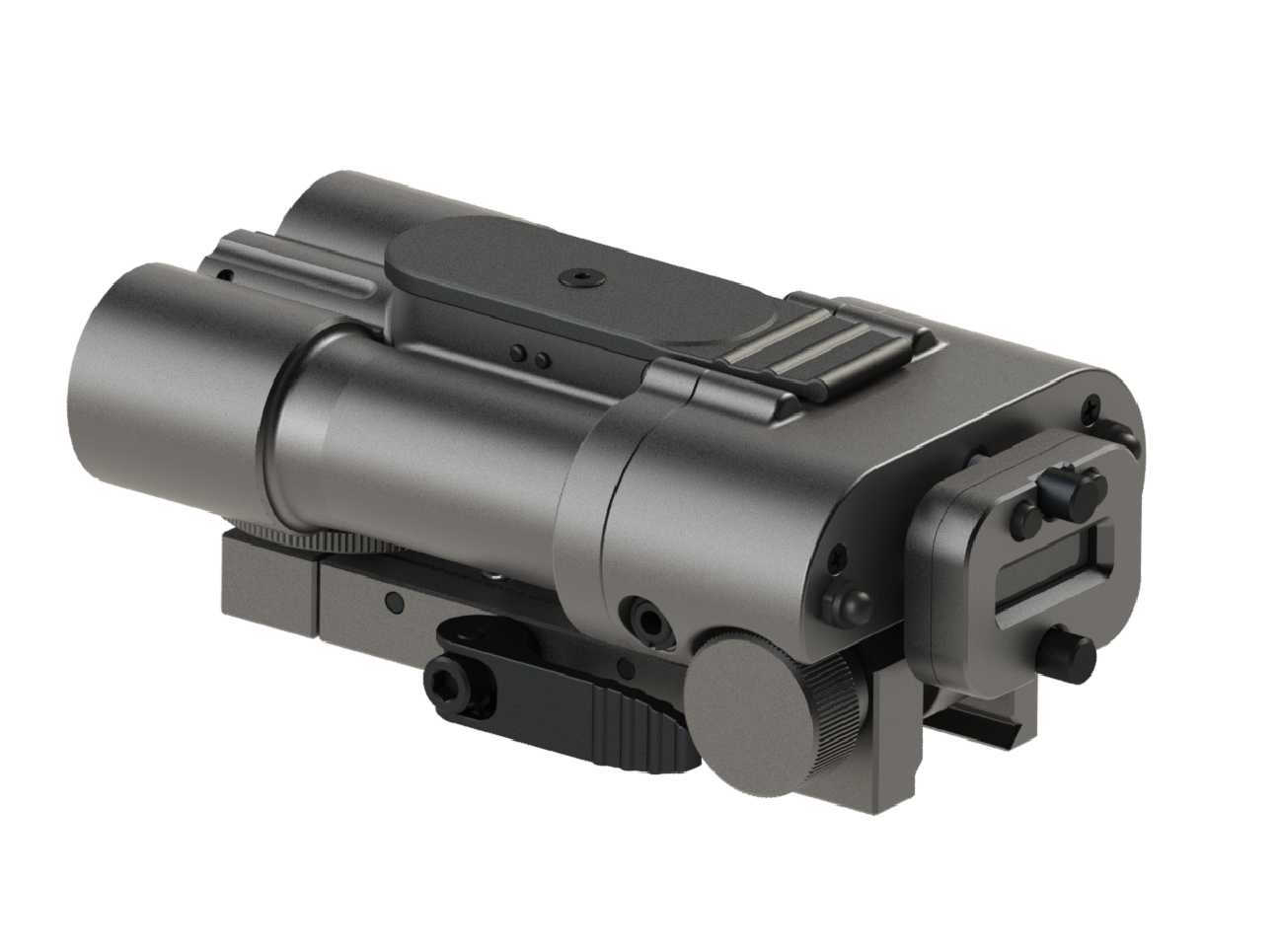

步枪挂载式双筒半径测距仪外观结构

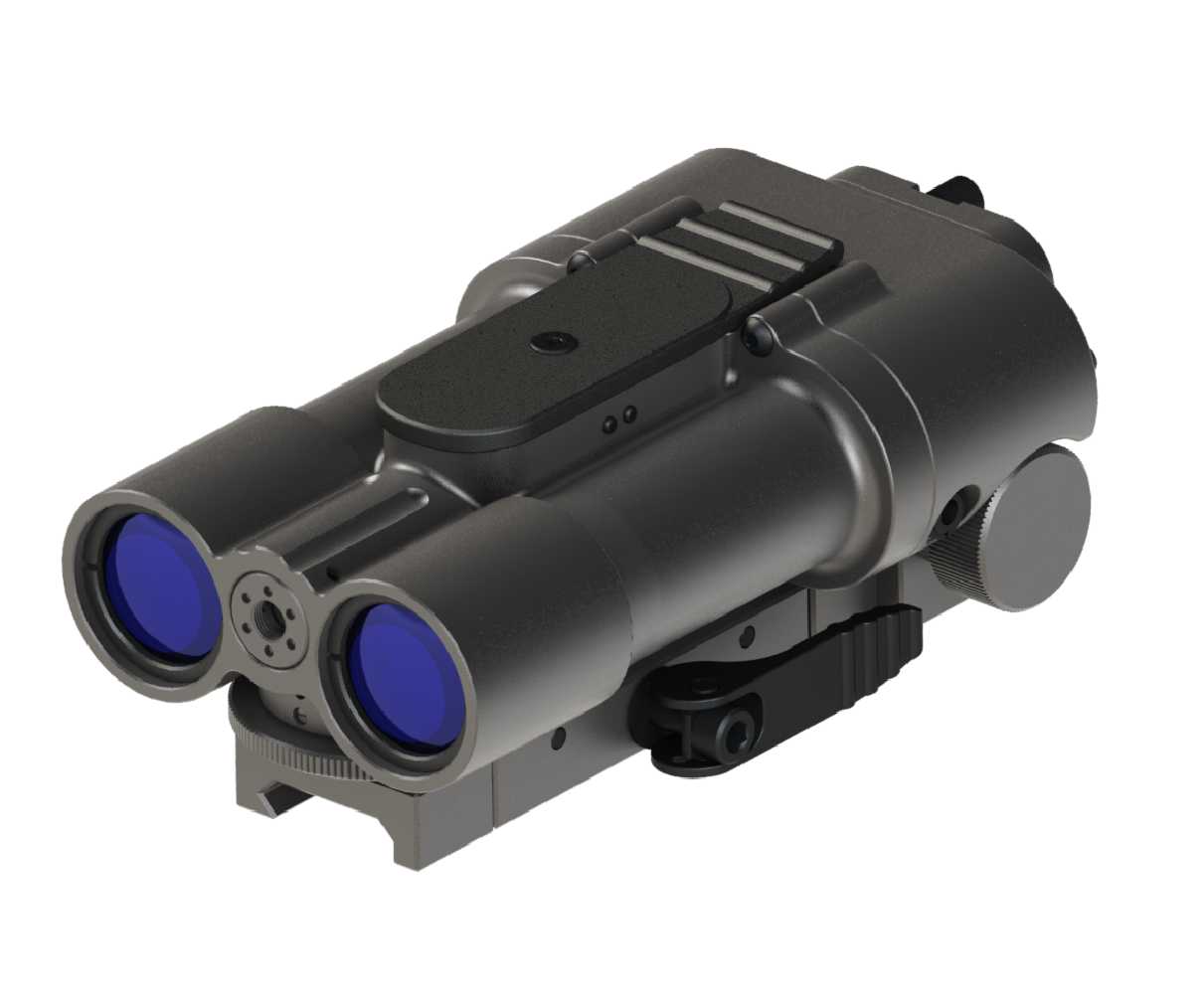

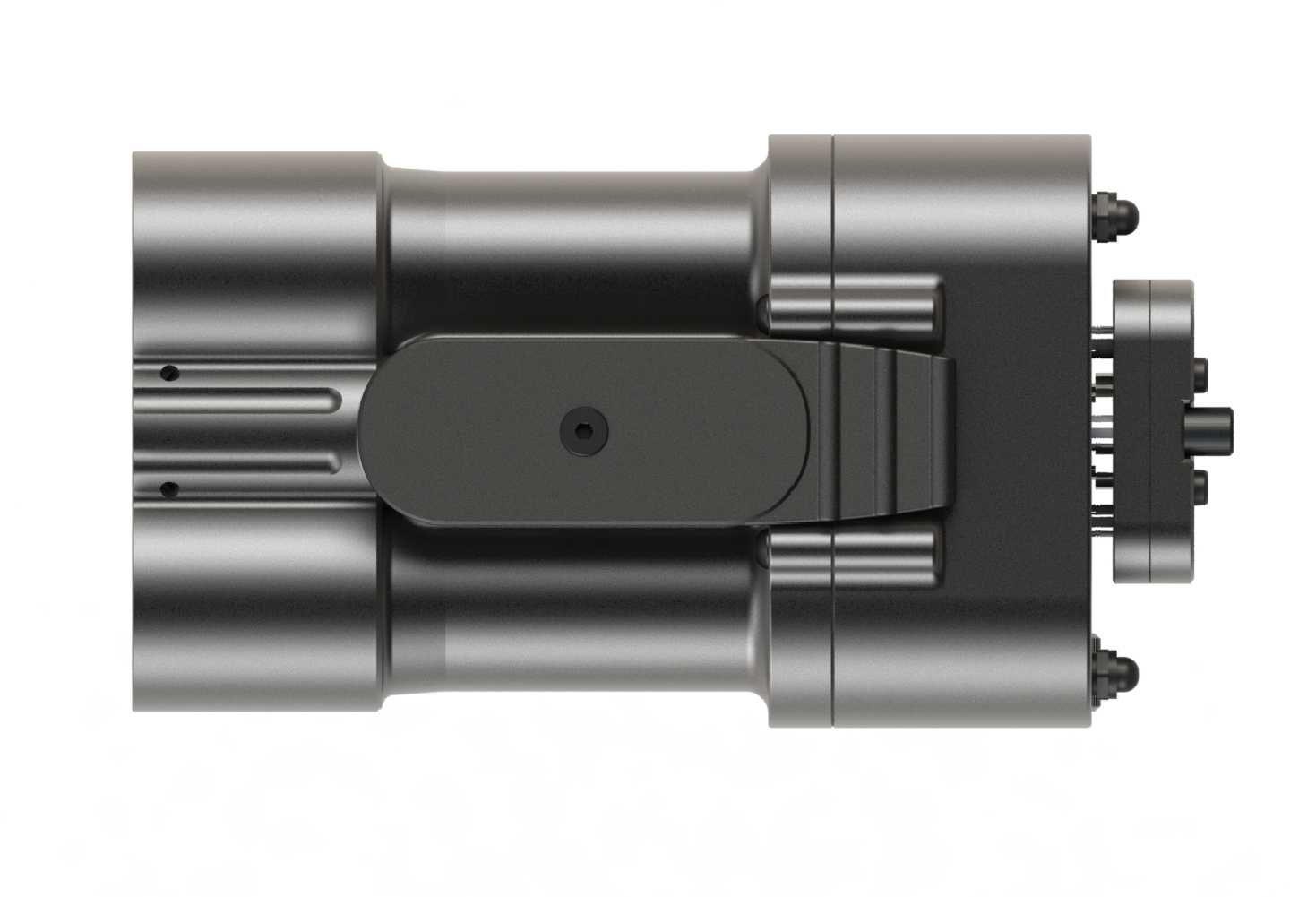

　　这款挂载在步枪战术导轨上的半径测距仪，核心定位是给一线射击人员提供非接触式目标距离与半径参数测算能力，替代传统靠经验估算距离、靠外置量具测目标尺寸的低效作业模式，在野外狩猎、战术射击、远距离标靶校准这类场景里，能直接把测算数据同步给射手，减少弹道修正的误差。从结构设计逻辑来看，整机采用对称双筒光学通道布局，两个带蓝色镀膜的物镜分别承担激光发射与回波接收功能，中间的多孔位结构是激光校准基准孔，用来在装配阶段校准光轴平行度，避免发射与接收光路偏移带来的测距偏差。整机外壳采用一体化铣削成型的金属主体，表面做了哑光硬质氧化处理，既可以抵御野外环境的砂石刮擦，也能避免反光暴露射手位置，顶部的防滑纹理区域是操作按键的安装位，

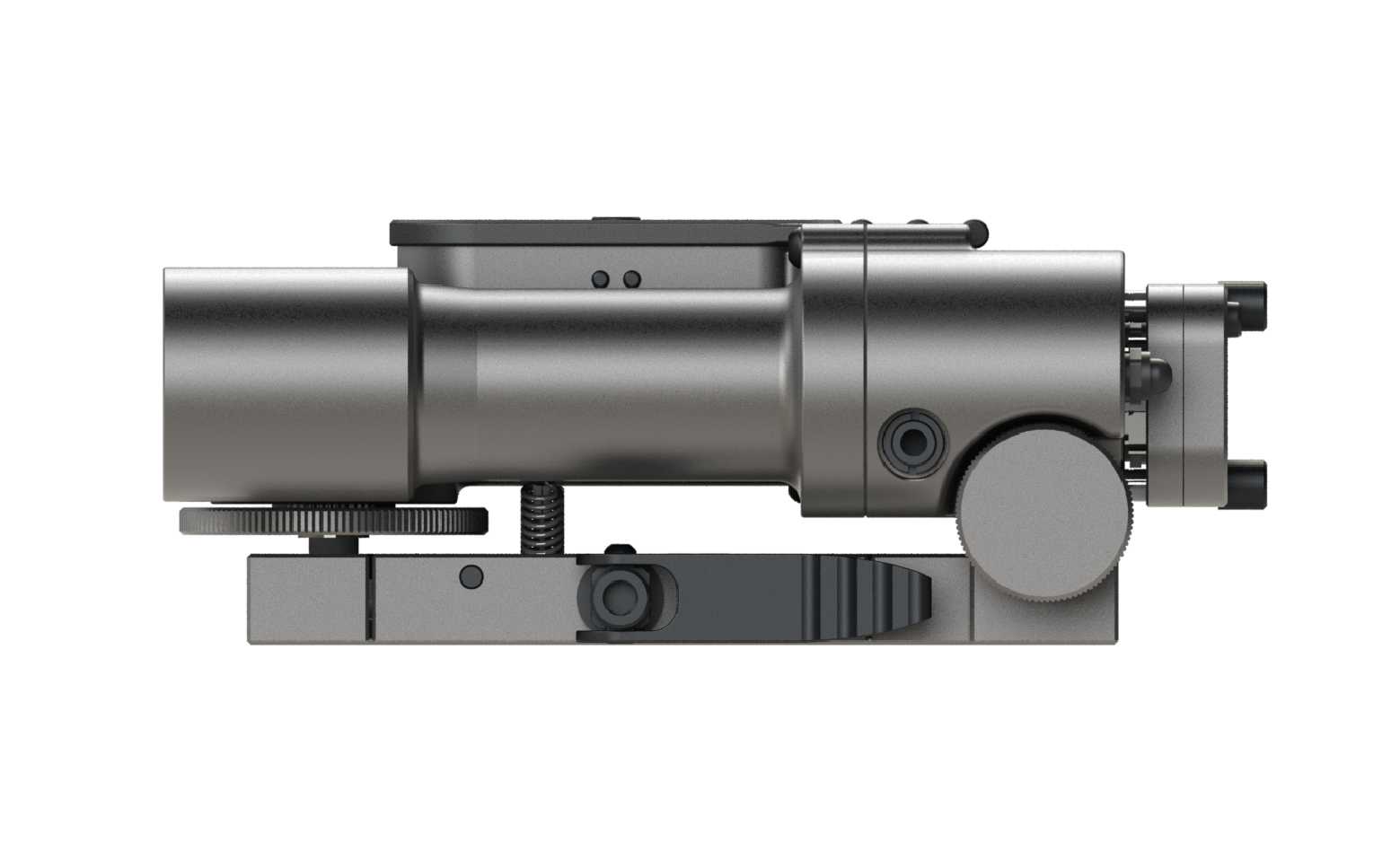

　　射手在据枪状态下可以用拇指直接盲操作切换测距模式，不需要改变据枪姿态。底部的快拆锁紧结构完全适配标准皮卡汀尼导轨，锁紧块的齿形间隙和导轨卡槽做了公差匹配，安装后横向晃动量控制在0.1mm以内，不会因为射击后坐力导致设备移位，锁紧扳手做了下沉式设计，避免勾挂装具或者树枝。从安装边界来看，整机宽度控制在72mm以内，突出枪管上方的高度不超过45mm，安装后不会遮挡机械瞄准具的视线通道，也不会和常见的前置瞄准镜产生位置干涉，前端物镜做了内凹设计，避免枪口焰直接灼烧镜片，侧面的圆形旋钮是模式切换与屈光度调节结构，调节行程有清晰的档位阻尼，戴战术手套也能准确感知调节档位。功能层面，这款设备除了常规的直线距离测算，

　　还能通过双筒视差法测算目标的轮廓半径，在面对不规则遮挡物的时候，可以快速测算出遮挡物的边缘半径，辅助射手判断弹道绕行空间，人眼安全等级的激光发射功率不会对射手或者周边人员的视网膜造成损伤，不需要额外佩戴防护眼镜。设计过程中重点考虑了后坐力耐受能力，内部的光学模组与电路板都做了硅胶灌封减震处理，能承受大口径步枪连续射击的冲击载荷，电池仓做了双层密封圈设计，满足雨天或者扬尘环境下的使用要求，整机的重心尽量贴近导轨安装面，减少挂载后对步枪重心平衡的影响，避免据枪时出现头重脚轻的问题。从实际使用的适配性来看，这款测距仪不需要额外改装枪械结构，直接通过底部快拆结构就能完成装拆，不需要专业工具，拆卸后可以快速收纳进战术装具的附件袋里，

　　外壳的边角都做了R3以上的圆角处理，没有尖锐凸起，装拆过程中不会划伤装具或者射手手部。光学通道的镀膜针对户外强光环境做了优化，逆光状态下也不会出现明显的眩光，保证测距读数的清晰度，操作逻辑做了极简设计，短按按键触发单次测距，长按切换连续测距与半径测算模式，没有多余的复杂功能，避免射手在高压环境下出现操作失误。
