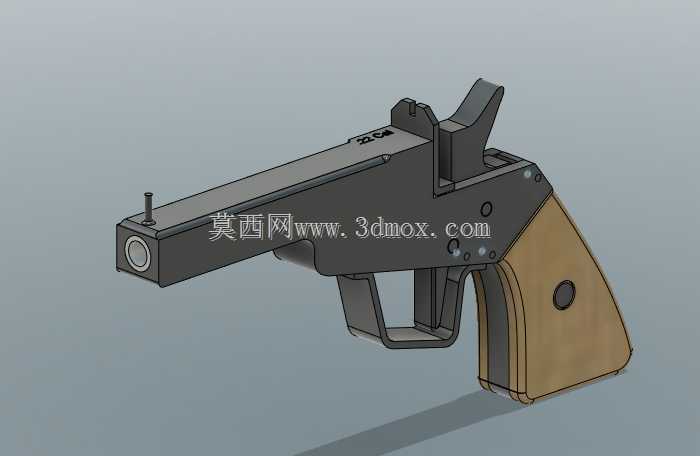

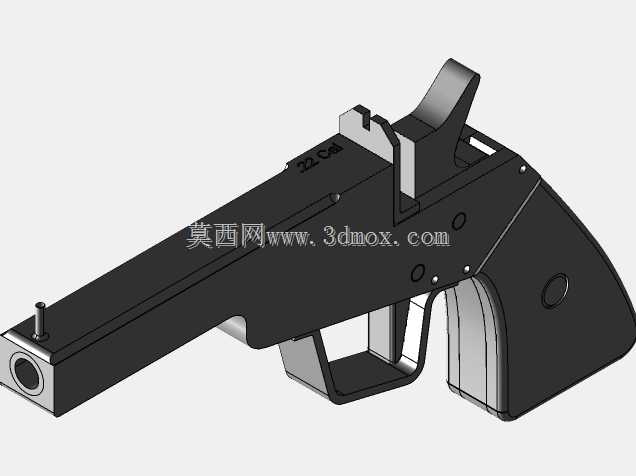

22口径帽球单发简易手枪结构设计

　　这款单发手枪的结构设计核心围绕小口径帽球弹药的适配性展开，整体采用极简的分体式布局，没有冗余的复杂机构，所有零件均能通过常规机加工手段完成制作，适配小批量试制或个人改装的加工场景。从实际使用场景来看，这类单发简易手枪多用于休闲射击、入门级枪械原理教学场景，也可作为特种环境下的备用防身器械，结构简单带来的高可靠性是其核心优势，在缺乏维护条件的环境下也能保证正常击发。

　　功能特性上，该结构采用撅把式装填逻辑，枪管与机匣通过尾部的铰接结构连接，向上扳动枪管即可完成弹药装填，退壳动作可通过手动抽壳完成，没有设计自动抛壳机构，进一步简化了内部零件数量。击发机构采用内置击锤设计，扣动扳机后释放击锤，击锤撞击弹药底火完成击发，扳机力控制在25N-30N区间，既保证了携带时的安全性，也能满足射击时的扳机手感要求。握把部分采用分片式木质结构，通过握把侧面的固定销与金属握把座连接，握持角度按照人体工程学设计，握持时虎口位置与枪管轴线的夹角为110度，能有效降低射击时的枪口上跳幅度，提升连续射击（手动装填后）的瞄准一致性。

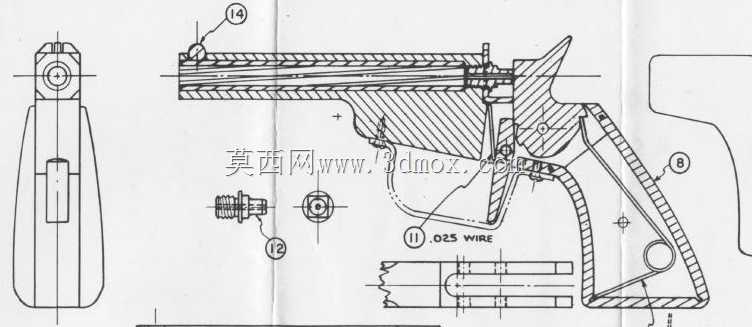

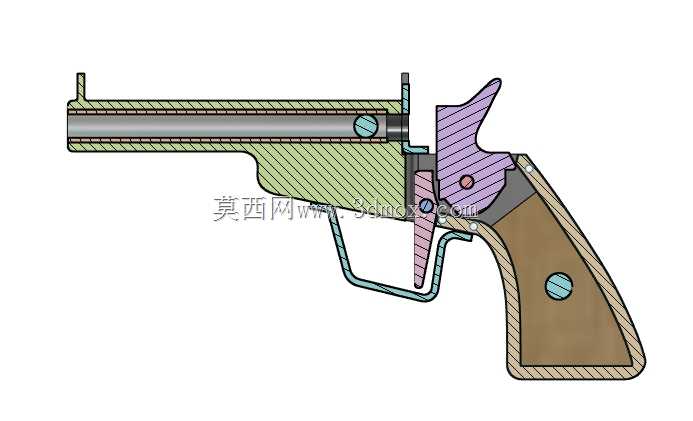

　　设计思路层面，整体结构优先考虑零件的通用性与易加工性，枪管采用标准圆钢加工，内膛按照22口径帽球弹药的尺寸设计，没有加工膛线，用户可根据自身使用需求适配不同规格的枪口装置，枪管前端设计有标准的外螺纹接口，可直接兼容市面常见的枪口配件。机匣部分采用整块钢材铣削加工，内部预留了击锤、扳机、阻铁的安装槽位，所有零件的安装基准面均设计在同一平面，加工时可一次装夹完成所有基准面的铣削，减少装夹误差带来的装配问题。最初的设计参考了同类简易手枪的消防销保险结构，但实际测试中发现原有保险结构的尺寸公差适配性差，在不同加工精度下容易出现保险失效或者无法正常解脱的问题，因此最终取消了该保险结构，改用击锤半待击保险，即击锤处于半待击位置时，扳机无法带动阻铁释放击锤，只有手动将击锤扳倒待击位置才能完成击发，该结构零件数量更少，可靠性更高，对加工精度的容忍度也更高。

　　外形尺寸与安装边界方面，整枪长度控制在160mm左右，枪管长度为90mm，高度为110mm，宽度最大处为握把位置的28mm，整体尺寸小巧，可放入普通口袋携带。安装边界上，所有活动零件的运动行程均做了限位设计，扳机的运动行程为8mm，击锤的回转角度为45度，握把片的安装孔位间距为32mm，用户在改装握把时可直接按照该孔位尺寸加工，无需重新调整金属握把座的结构。枪管与机匣的铰接轴直径为4mm，采用过盈配合压入机匣的安装孔内，枪管的铰接孔与轴采用间隙配合，间隙控制在0.02mm-0.03mm，既保证枪管转动的顺畅性，也避免间隙过大导致的枪管晃动问题，影响射击精度。供弹部分没有设计弹匣，每次射击前需手动向膛内装填一发弹药，这种设计虽然降低了射速，但也彻底避免了弹匣供弹故障的问题，在潮湿、多尘的恶劣环境下，故障概率远低于带有弹匣供弹结构的同类产品。

　　零件的公差配合上，所有回转类零件的配合面均采用基孔制公差，击锤与击锤轴的配合间隙为0.015mm-0.025mm，扳机与扳机轴的配合间隙为0.02mm-0.03mm，保证活动零件在低温环境下也不会因为热胀冷缩出现卡滞问题。握把的木质部分可根据用户手型进行修型，金属握把座的外形预留了足够的修磨余量，用户可根据自身握持习惯调整握把的厚度与外形轮廓，无需改动核心的金属受力结构。整体结构没有采用特殊的材料，所有金属零件均可采用45号钢制作，表面处理可采用发黑或者磷化处理，满足防锈需求的同时也不会增加过多的加工成本，适合非工业化的小批量制作场景。
