直流伺服电机1500规格三维结构设计

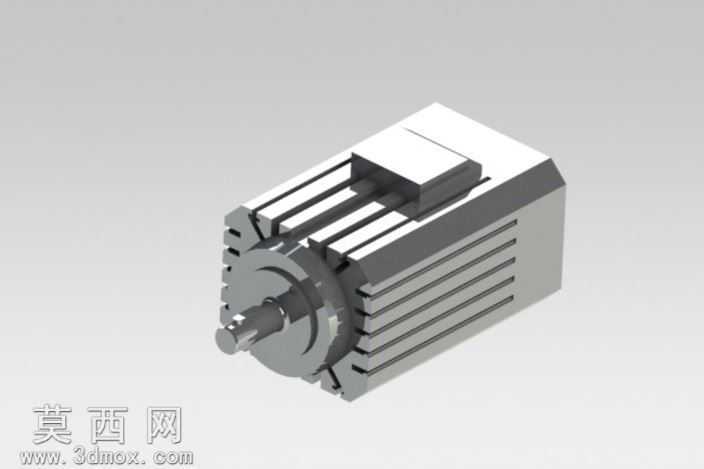

本模型为1500规格直流伺服电机的三维数字化设计成果，建模阶段依托SolidWorks平台完成全参数化特征构建，首先从电机核心输出轴开始绘制，通过回转特征生成阶梯式轴体结构，预留出与负载连接的键槽定位基准，保证轴段同轴度公差符合伺服传动的精度要求。随后构建电机前端盖结构，通过拉伸、切除特征完成端盖的安装孔位、轴承室腔体设计，端盖与机壳的配合止口采用间隙配合参数设定，兼顾装配便利性与密封防护需求。机壳部分采用带散热筋的长方体结构设计，通过线性阵列特征快速生成等距分布的纵向散热筋，既还原了真实伺服电机的散热结构形态，也通过筋条特征提升了机壳部分的结构刚性模拟效果，机壳表面的材质采用磨砂金属质感设置，渲染阶段调整金属粗糙度参数至0.3左右，还原工业铝合金机壳的哑光金属质感，避免过度反光影响结构展示效果。电机后端的编码器安装座、接线盒结构采用独立特征建模，接线盒的凸起结构通过凸台拉伸完成，盒盖与盒体的配合面做了微小错位处理，还原真实产品的装配分模线细节。整体装配过程采用同轴心、重合等标准配合约束，所有活动部件保留了合理的装配间隙，输出轴可模拟真实的回转运动状态。渲染阶段采用三点布光方案，主光源从模型左上方45度投射，勾勒出电机散热筋的凹凸结构层次，辅光源从右侧补光消除暗部死黑，底部添加弱反光地面提升模型的立体感，材质分配上区分了轴体的光亮镀铬质感、端盖的铸铝哑光质感、接线盒的工程塑料质感，不同部件的材质参数独立调整，让整体模型的视觉层次清晰分明。设计过程中参考了主流小功率直流伺服电机的结构比例，所有外部安装孔位、轴伸尺寸、机壳长宽高比例均符合行业通用安装规范，既可以作为工业设备选型阶段的三维布局参考元件，也可用于伺服传动相关的教学演示场景，模型结构完整无缺失特征，所有建模步骤保留参数化特征树，可根据实际需求调整电机功率对应的尺寸参数，快速衍生不同规格的同系列伺服电机模型。
