嵌入式数字音响IP对讲门站面板结构设计

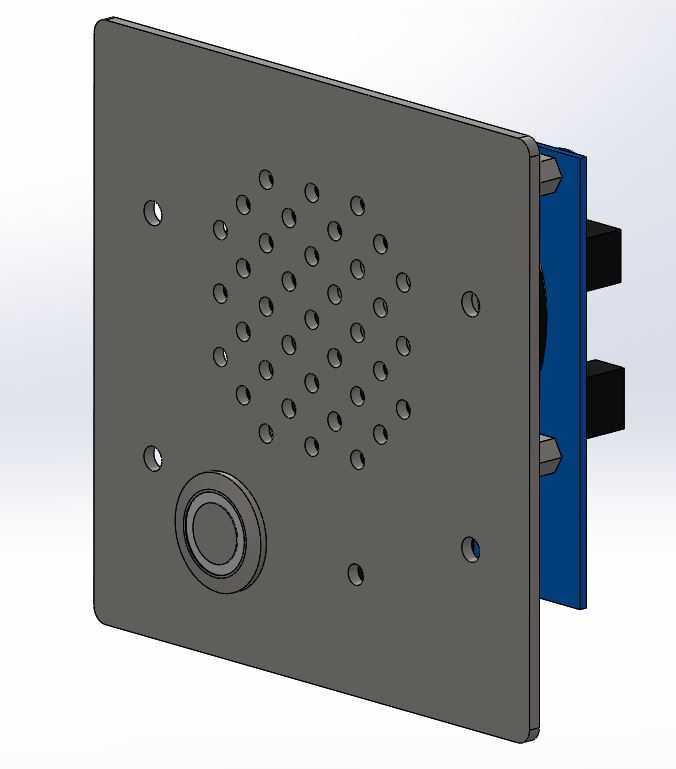

　　这款嵌入式安装的门站面板，主要面向楼宇出入口、园区闸机、工业厂区门禁、公共服务区域对讲点位的部署需求，作为IP对讲系统的前端交互终端，承担音频播报、一键呼叫、语音对讲的核心功能，适配PoE供电的组网架构，无需单独布设供电线路，大幅降低现场施工的布线成本与后期维护难度。从结构设计逻辑来看，面板采用外露安装面与内嵌功能模块的分层结构，外露的方形面板为金属材质，表面做哑光耐磨处理，适配户外半露天场景的耐候需求，避免长期光照、粉尘接触导致的表面锈蚀或标识磨损。面板上的出声孔采用菱形阵列排布，并非随意的均匀打孔，孔位间距经过声学仿真验证，既保证内部扬声器的出声效率，减少声波在孔位处的衍射损耗，又能阻挡大尺寸异物进入设备内部，

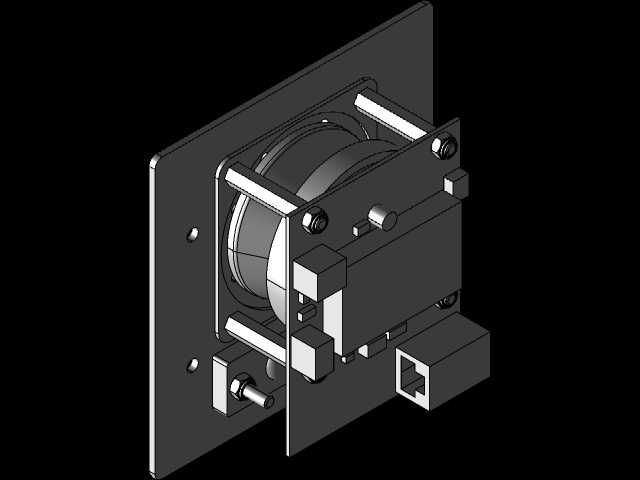

　　同时兼顾外观的规整性，不会因孔位杂乱影响安装后的视觉效果。面板左下角设置的圆形呼叫按键，采用下沉式结构设计，按键边缘与面板表面做平滑过渡，避免突出的按键被外力磕碰损坏，按键的按压行程控制在合理区间，既保证按压反馈清晰，又能减少长期按压导致的结构疲劳，按键周边做防水圈预留位，可适配户外场景的防泼溅需求。面板上的多个安装孔位，分布在面板的四个边角及侧边位置，适配标准86盒及定制嵌入式安装底盒的固定需求，安装孔位做沉头处理，固定螺丝安装后与面板表面齐平，不会出现凸起刮蹭过往人员的情况，同时保证安装后面板与墙面的贴合度，减少缝隙积灰的可能。内嵌的功能模块部分，蓝色的结构支架为模块的定位支撑件，用来固定内部的扬声器、PCB控制板、

　　PoE供电模块，支架上预留的卡扣结构与面板内侧的卡槽配合，无需额外螺丝即可实现模块与面板的快速装配，提升产线组装效率，后期维护时也可快速拆开面板更换内部故障元件，无需整体拆卸设备。设备后侧的两个黑色接线端结构，分别对应网线接口与备用接线端口，端口位置做了限位设计，避免网线插接时过度晃动导致的接口松脱，同时预留了防水接头的安装空间，适配户外安装时的线路密封需求。从安装边界来看，面板外露部分的尺寸覆盖安装底盒的开孔边缘，可遮挡开孔处的施工瑕疵，对现场开孔的精度容错率更高，内嵌部分的深度控制在常规墙体预埋底盒的容纳范围内，无需额外加深开孔，适配现有多数建筑的预埋施工标准。在功能适配层面，面板的结构预留了麦克风的拾音孔位，

　　与扬声器出声区保持合理间距，减少对讲时的啸叫问题，内部结构上也预留了吸音棉的粘贴位置，可进一步降低壳体内的声波反射，提升对讲音质。考虑到公共区域的使用场景，面板整体结构无易拆卸的外露部件，具备一定的防暴力拆卸能力，金属面板的厚度满足常规外力冲击的防护需求，避免人为恶意破坏导致的设备损坏。在实际选型应用中，这款面板可直接对接标准IP对讲系统，无需额外定制结构转接件，安装时仅需在墙面预留对应尺寸的预埋底盒，将模块接入PoE网线后，通过螺丝固定面板即可完成部署，施工门槛低，适配新建项目与老旧门禁系统的改造升级场景，尤其适合对安装效率、设备耐候性有要求的公共区域部署。
