液压机配套多枪中频点焊工装结构

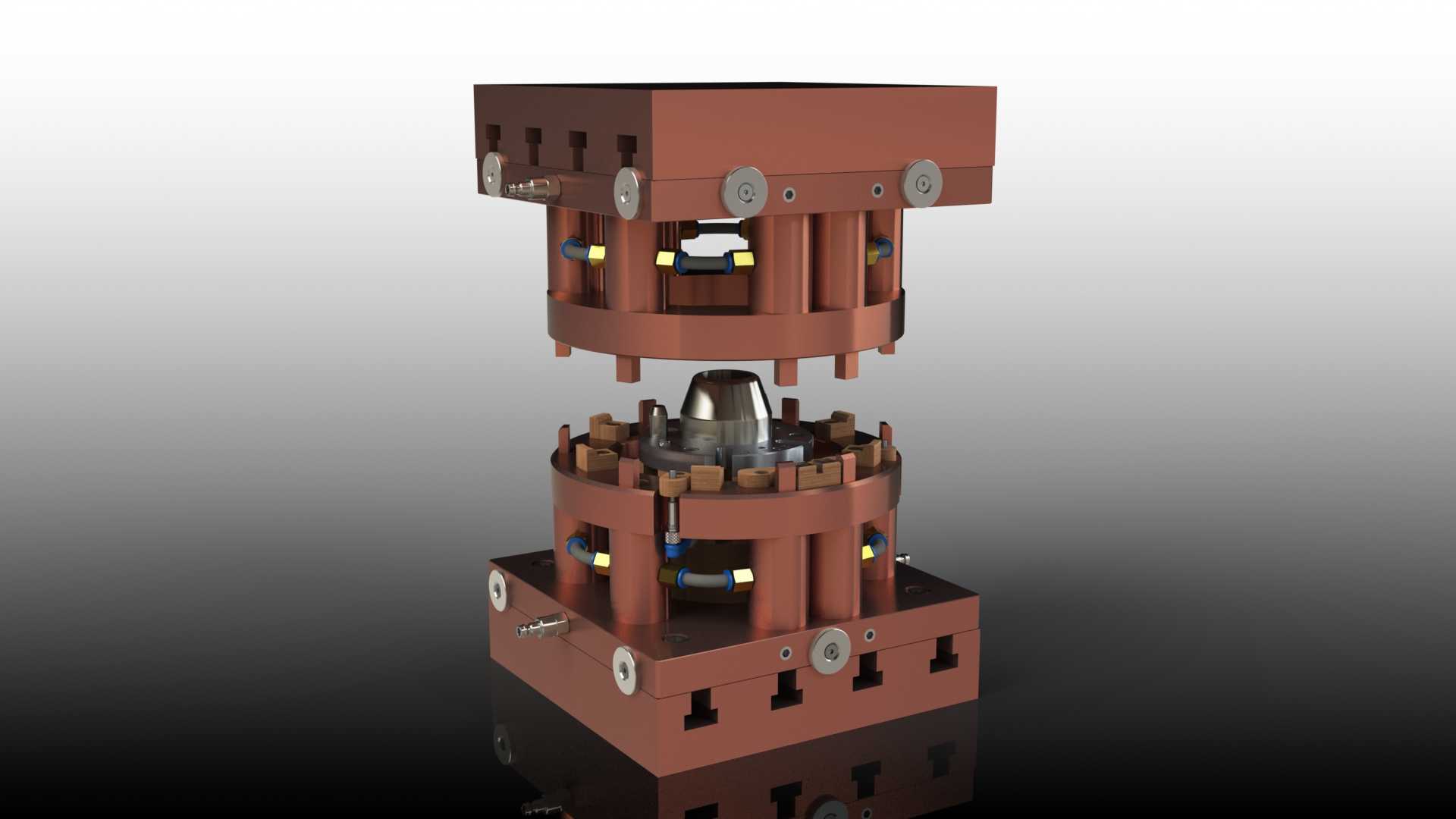

　　这套点焊工装是为四柱式液压机配套开发的专用焊接作业执行部件，主要应用于汽车零部件、五金冲压件的批量凸焊加工场景，可在液压机的下压行程驱动下，同步完成多颗螺母、螺柱与板材基体的电阻点焊工序，替代传统单枪点焊的逐点作业模式，大幅提升同工序的加工节拍与焊点位置一致性。从结构布局来看，整套工装分为上模安装座、上电极组件、下定位模组、下模基座四个核心部分，上下模均采用对称式多工位圆周布局，单循环可同时完成最多6个点位的焊接作业，适配带环形分布焊点的盘类、盖类冲压零件加工需求。上模部分通过顶部的方形法兰直接与液压机滑块端面连接，法兰面预留了对应液压机T型槽间距的螺栓过孔与定位销孔，安装时可通过销孔快速完成与滑块的同轴度找正，

　　避免电极错位导致的焊点偏斜问题；上电极模组采用独立浮动式结构，每个电极单元都配置了独立的压缩弹簧缓冲结构，当液压机下压接触工件时，各电极可根据工件表面的平面度误差自适应调整伸出量，保证每个焊点的电极压力均匀一致，避免出现虚焊、过焊的质量缺陷。下模部分的基座同样采用方形法兰结构，与液压机工作台面的T型槽尺寸匹配，基座内部集成了冷却水循环通道与电极接线端子的排布空间，冷却通道直接连通每个下电极的夹持座，可在连续焊接作业时带走电极头产生的大量电阻热，延长电极的修磨间隔，降低连续作业过程中的电极温升，避免电极与工件发生粘连。下定位模组设置了快换式工件定位芯轴，针对不同规格的工件，只需更换对应外径的定位芯轴与仿形定位块，

　　即可在10分钟内完成产品换型，适配多品种小批量的柔性生产需求；定位块采用绝缘电木与铜电极组合的结构，既保证工件定位的精准度，又可避免焊接电流分流导致的焊点强度不足问题。整套工装的电极排布采用等圆心角分布设计，每个电极单元的中心到工装主轴的距离误差控制在0.02mm以内，保证各焊点到工件中心的位置度符合焊接工艺要求；上下模之间设置了4组对称布置的导柱导套结构，导柱采用SUJ2轴承钢淬火处理，表面硬度达到HRC60以上，导套配置了自润滑铜套，可在上下模合模过程中提供精准的导向，避免上下电极发生碰撞打损，同时抵消液压机滑块可能存在的微小水平偏移量。气路管线与冷却水管均采用内置式排布，所有管路都藏在工装主体的环形空腔内部，

　　仅在上下模的侧面预留快插接头接口，避免焊接过程中飞溅的焊渣烫损管线，也减少了外置管线对工件上下料操作的干涉。在实际应用场景中，这套工装可直接适配公称压力100-200吨的通用四柱液压机，不需要对液压机本身的结构做大规模改造，只需将液压机的滑块行程下限调整到对应焊接位置，接入中频焊接电源、冷却水源与压缩空气即可投入使用，相比专用的多点焊机，设备投入成本可降低60%以上，同时保留了液压机原有的通用加工能力，在没有点焊作业需求时，拆下工装即可恢复液压机的冲压、压装等其他功能。针对螺母点焊的工艺需求，下电极座上预留了螺母送料机构的安装接口，可配套自动螺母送料器实现螺母的自动上料，进一步减少人工操作的工作量，提升作业的安全性；每个电极单元都设置了独立的电流调节支路，可根据不同位置焊点的工艺要求单独调整焊接电流参数，适配同一工件上不同规格焊点的焊接需求。工装的所有结构件都做了表面氧化绝缘处理，外露的金属导电部位都设置了绝缘防护板，避免作业过程中操作人员误触带电部位，同时也可防止焊接飞溅粘附在工装主体表面，降低日常清理维护的工作量。从安装边界来看，整套工装闭合状态下的总高度控制在380mm以内，最大外轮廓尺寸为280mm280mm，适配工作台面尺寸400mm400mm以上的中小型液压机安装，上下模的最大开模行程可达120mm，足够满足工件的上下料操作空间需求，不需要额外调整液压机的最大开口高度。
