工业板材定位吸附输送工作台结构

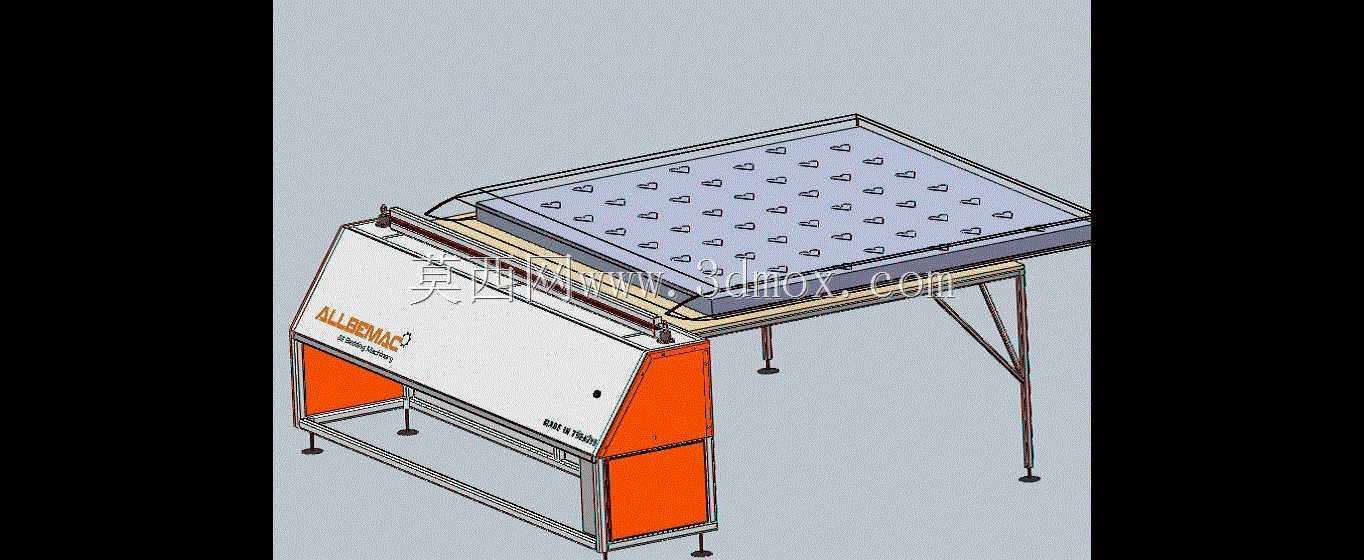

　　这款工作台主要面向板式物料加工、印刷前定位、轻量板材转运工位设计，在中小型印刷加工厂、广告板材加工车间、薄型钣金预处理工位都能看到这类设备的应用场景，核心作用是完成待加工板材的平稳承托、精准定位与短距离工位间输送，替代传统人工抬板对位的作业模式，降低薄型板材搬运过程中出现的表面划伤、对位偏移问题。从结构设计逻辑来看，设备主体采用分体式承载布局，下部为动力与机架集成段，上部为带孔吸附承载平台，侧边延伸出可折叠的辅助承托支腿，整体安装边界适配常规车间1.2米标准工位通道，设备落地后总高度匹配成年作业人员站立操作的肘高范围，不需要额外垫高或挖设地坑即可完成部署，支腿底部配备可调脚杯，可适应车间地面±15mm的平整度误差，

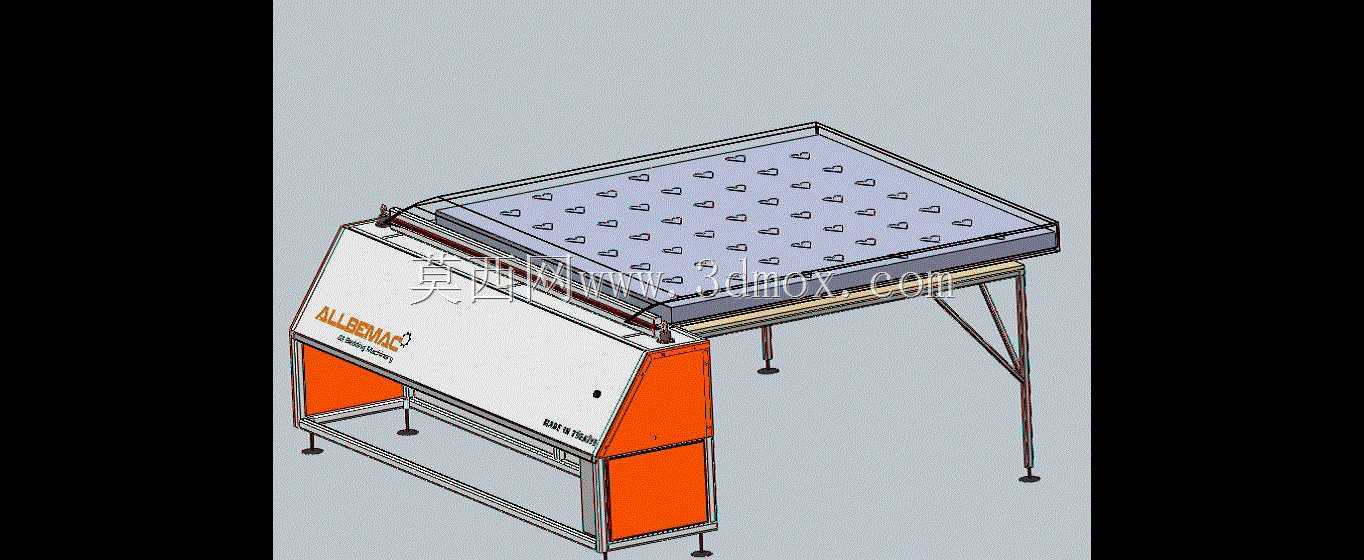

　　安装时不需要对地面做额外的找平处理。上部承载平台表面密布锥形吸附孔，孔位排布采用等距矩阵布局，覆盖平台90%以上的有效承载面积，当待加工板材放置到平台表面后，平台下部的负压腔体可通过这些孔位形成均匀的吸附力，将不同厚度的PVC板、薄铝板、亚克力板牢牢固定在平台表面，避免板材在输送或对位过程中出现滑移，锥形孔的设计相比普通直孔，能减少孔位边缘对板材背面的刮蹭，同时在负压断开时不会出现板材与孔位的吸附粘连，方便加工完成后取料。平台侧边设置的滚轴输送结构，可在吸附解除后带动板材沿平台长度方向平稳移动，滚轴采用包胶处理，表面摩擦系数适中，既可以保证板材输送过程中不打滑，也不会在板材表面留下压痕，滚轴的安装高度与平台表面保持齐平，

　　不存在高度差，板材从平台移动到下游加工工位时不会出现磕碰卡滞。下部机架采用钣金折弯焊接结构，两侧的橙色护板为可拆卸式设计，日常维护时只需要拆下护板即可接触到内部的负压管路、传动辊驱动组件，不需要拆解整个机架结构，护板表面做了喷塑处理，耐车间常见的油污、切削液腐蚀，长期使用不会出现表层脱落生锈的问题。机架正面预留了控制元件安装位，可根据实际工位需求加装负压调节旋钮、输送速度控制开关，不需要额外在设备旁增设独立的控制支架，减少工位的占用空间。侧边的辅助支腿采用铰接式设计，当需要处理长度超过主平台的长尺寸板材时，可将支腿翻折放下，支腿上的辅助承托辊可对板材伸出段形成稳定支撑，避免长板材因为悬臂自重出现下垂变形，

　　不需要使用时可将支腿向上翻折收起，不会占用额外的通道空间。在设计细节上，整个设备的棱角位置都做了圆角倒钝处理，避免作业人员上下料时被尖锐边角划伤，平台边缘设置了限位挡边，可在板材上料时完成初步的位置粗定位，减少后续精对位的调整时间。设备的整体承重设计针对10kg以内的薄型板材优化，结构件的壁厚选型在保证整体刚性的前提下尽可能控制自重，方便车间内根据生产需求调整设备摆放位置，不需要动用吊装设备，两到三名作业人员即可完成移位。从实际使用的角度来看，这类工作台相比普通的固定式工作台，解决了薄型板材加工过程中定位不准、输送不便的痛点，吸附固定的方式不会对板材表面造成装夹压痕，尤其适合对表面质量要求较高的装饰板材、印刷面板类工件的预处理作业，结构上没有复杂的专用定制件，大部分零部件都采用行业通用标准件，后期维护更换配件的成本较低，适配多数中小型加工车间的生产作业需求。
