电气柜安装用T型把手简易锁具结构

　　在低压配电、工业自动化控制柜的柜体配套件选型中，柜门锁是容易被忽略却直接影响柜体防护等级、运维便捷性的核心部件，这款T型把手的简易锁，正是针对中小型壁挂式电气柜、就地操作箱的安装场景开发的紧凑结构。不同于大型柜体使用的多点锁闭连杆锁，这款锁的应用场景集中在单开门、门板厚度1.2-2.5mm的冷轧钢柜体上，常见于车间现场的小型控制箱、壁挂式端子箱、低压照明配电箱这类不需要高等级防盗、仅需实现柜门闭合锁止、防止非运维人员随意开启的场景，锁具本身不需要配套连杆结构，单点位锁止即可满足使用需求。

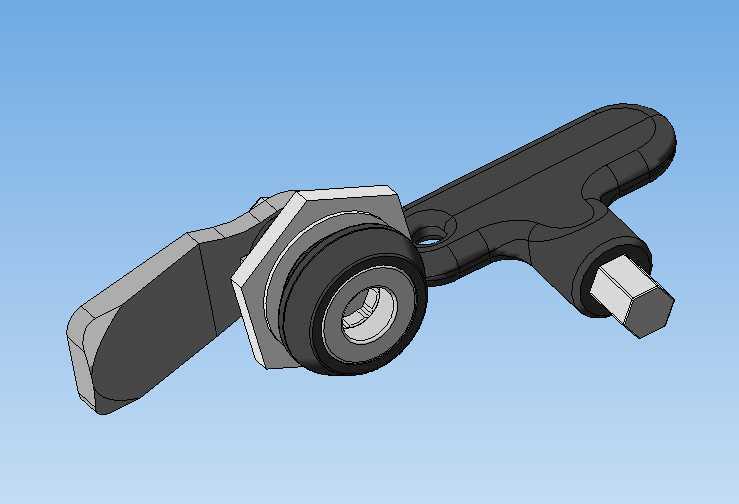

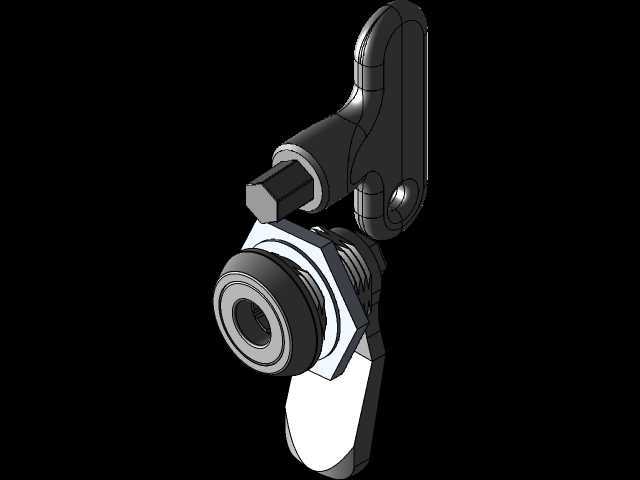

　　从功能特性上看，这款锁采用T型把手的操作逻辑，常态下把手与锁体基座贴合，不会突出柜体表面过多，避免车间内人员通行、物料转运时发生勾挂，开启时将把手扳动至与锁体轴线垂直的位置，即可通过把手的力矩带动锁舌转动，相比小型圆柱锁需要配套钥匙才能操作的设计，这款锁在运维人员日常巡检、频繁开合柜门的场景下操作效率更高，锁舌部分采用六角轴传动结构，与锁体基座的配合间隙控制在0.2mm以内，转动过程中无明显旷量，锁舌的转动行程为90度，锁止状态下锁舌伸出长度为12mm，能够可靠勾住柜体侧的锁扣折弯边，避免柜门因柜体内部元件发热产生的气压差、车间设备运行的振动出现自行松脱的情况。锁体基座与门板接触的位置设置了橡胶减震垫圈，一方面能够填充门板安装孔与锁体之间的间隙，提升柜体门板位置的防护等级，避免粉尘、溅水从安装孔位置进入柜体内部，另一方面能够缓冲柜门闭合时的冲击力，减少金属部件之间的硬接触摩擦，降低长期使用后的漆面磨损、松动异响问题。

　　从设计思路上看，这款锁优先考虑了安装便捷性，整体采用前装式结构，不需要在柜体内部预留过多操作空间，安装时仅需要在门板上冲压出对应直径的安装圆孔，将锁体从门板正面插入安装孔，在门板背面通过六角薄螺母锁紧即可完成固定，不需要额外的螺丝固定、焊接工序，适配现有柜体加工的常规冲孔工艺，不需要新增特殊的冲压模具。锁体的外露部件全部采用工程塑料与镀锌钢结合的材质，把手部分使用增强尼龙材质，表面做了哑光防滑纹理处理，绝缘性能满足低压柜体的使用要求，即使柜体内出现漏电情况，操作人员握持把手开启柜门时也不会发生触电风险，金属传动部件采用镀锌钝化处理，能够适应车间内的潮湿、少量油污的使用环境，长期使用不会出现锈死、转动卡滞的问题。

　　在安装边界尺寸上，这款锁的基座外露部分最大直径为32mm，安装孔适配直径为22mm的标准圆孔，背面锁紧螺母的对边尺寸为28mm，安装完成后把手在闭合状态下突出门板表面的高度为18mm，不会占用过多的柜前操作空间，锁舌部分的转动半径为16mm，设计柜体内部的安装板、元件排布时，只需要在锁具安装位置的背面预留20mm的半径空间，即可避免锁舌转动时与柜内的线槽、元件发生干涉。锁体的整体轴向长度适配1.2-2.5mm的门板厚度，通过背面螺母的锁紧行程调整，能够可靠压紧不同厚度门板上的减震垫圈，保证密封效果，不需要针对不同门板厚度更换不同规格的锁具，减少了配件备货的品类数量。

　　实际使用中，这款锁的锁止逻辑简单可靠，没有复杂的弹性零件、锁芯结构，故障率远低于带钥匙的精密锁具，即使出现损坏，运维人员只需要在柜前松开背面的锁紧螺母即可快速更换，不需要拆解柜体内部的其他结构，非常适合工业现场的快速运维需求。在三维建模过程中，这款锁的所有配合面都做了公差匹配，安装孔的尺寸、螺母的锁紧位置都按照实际钣金加工的精度做了偏移处理，导入柜体装配时不会出现干涉、无法装配的问题，锁舌的转动角度做了限位结构，扳动把手时转动到90度位置即被限位，不会出现过度转动导致锁舌无法勾住锁扣的情况，把手与基座的贴合位置做了错位止口，闭合状态下把手不会随意转动，只有施加足够的扳动力度才能开启，避免车间设备振动导致把手自行松脱。
