带防滑滚花纹理的调节旋钮结构设计

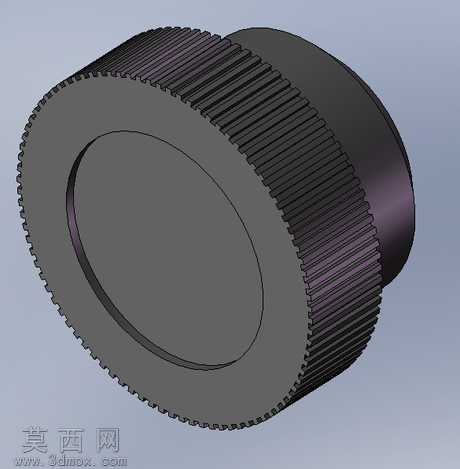

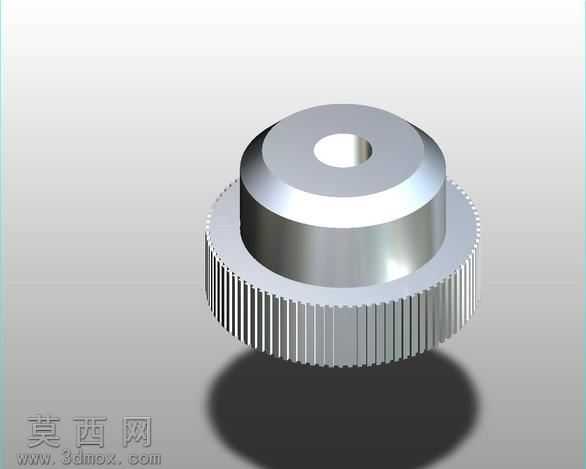

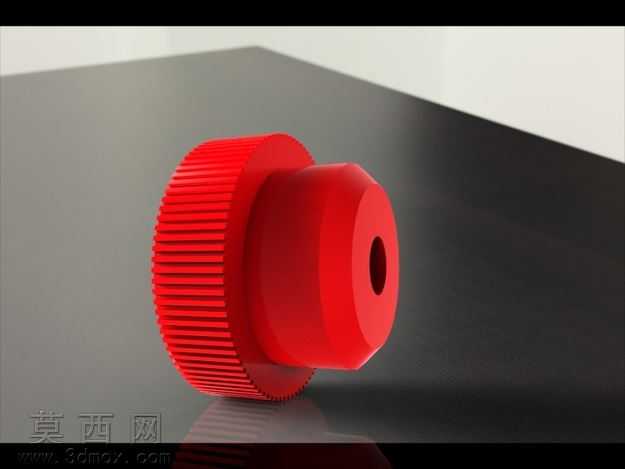

本款旋钮采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构的工艺合理性与使用实用性，整体采用同轴回转体基础构型，主体分为大直径握持操作段与小直径连接安装段两个核心部分。建模时首先绘制中心轴线作为定位基准，通过旋转凸台命令生成旋钮的基础实体轮廓，保证各段同轴度公差符合机械装配要求。针对握持段的防滑结构，采用圆周阵列的方式构建直纹滚花特征，每一条滚齿的齿形角度、齿深与齿距都经过反复校核，既保证手指握持旋转时能提供足够的静摩擦力，避免操作打滑，又控制滚齿的棱角做微小圆角过渡，防止使用时划伤手部皮肤，兼顾实用性与使用安全性。旋钮正面设计有内凹的圆形平面区域，该区域可预留用于粘贴功能标识、档位刻度或者品牌标识，建模时对凹面边缘做了顺滑的倒角处理，避免边缘应力集中，同时提升整体外观的精致感。材质设计上，主体默认采用硬质工程塑料或者哑光金属材质，渲染时采用哑光深灰质感，还原工业配件的沉稳视觉效果，滚花区域通过纹理贴图与法线贴图强化凹凸质感，让滚齿的立体感在渲染效果中清晰呈现，连接段的外圆柱面保证足够的尺寸精度，可适配对应的安装轴孔，根据使用场景不同，也可在连接段内部设计内螺纹、卡接槽等连接结构，满足压装、螺纹连接、卡接等不同的装配需求。整体设计遵循人机工程学原理，握持段的直径与厚度经过尺寸优化，适配成年人手指的握持发力习惯，旋转操作时受力均匀，长时间调节也不会产生明显的硌手感，所有的棱边都做了R0.2-R0.5的圆角处理，既符合注塑或者机加工的工艺要求，避免加工时出现锐边毛刺，也提升了产品的触摸质感。建模过程中对各特征的参数做了全参数化关联，后续可根据实际安装需求，快速调整旋钮直径、滚花密度、连接段尺寸等参数，快速衍生出适配不同设备的同系列旋钮产品，大幅提升设计复用率。
