瓦尔塔配套教学用LED电池充电装置

　　这套充电装置最初的落地场景是面向中职院校电工电子、通用技术类课程的实操实训环节，用来给学生演示低压直流供电、小功率储能单元补能的基础逻辑，配套的LED负载可以直观呈现充电通路的工作状态，不需要额外搭载复杂的检测仪表，学生通过LED的亮度变化就能快速判断充电回路是否正常导通，大幅降低入门级实训的认知门槛。装置的核心适配对象是瓦尔塔品牌的小型铅酸储能电池，这类电池本身在民用小功率备电、小型教学演示设备里的应用普及率很高，学生在日常接触的应急灯、小型备用电源里经常能碰到同规格产品，实训内容和实际生活场景的衔接性更强，不会出现教学内容和实际应用脱节的问题。从结构设计的思路来看，整个装置没有采用复杂的快装、卡扣类特殊结构，

　　所有的固定点位都采用最常规的螺丝锁紧方式，一方面是考虑教学场景下的拆装频次高，常规紧固件的替换成本极低，就算学生实操过程中出现螺丝滑牙、丢失的情况，也能快速找到标准件替换，不需要专门定制特殊规格的配件；另一方面，常规的装配结构也能让刚接触机械装配、电路连接的学生快速理解结构固定的基础逻辑，不需要花额外时间去理解特殊锁止结构的工作原理，把实训的重心放在充电回路原理、电池连接逻辑的学习上。装置的外形尺寸完全适配常规教学实训台的安装边界，整体长宽控制在150mm*100mm以内，厚度不超过40mm，既可以直接平放在实训台面上接线操作，也预留了四个M3的安装孔位，可以直接固定在实训台的通用铝型材安装槽上，不需要额外加工转接板，

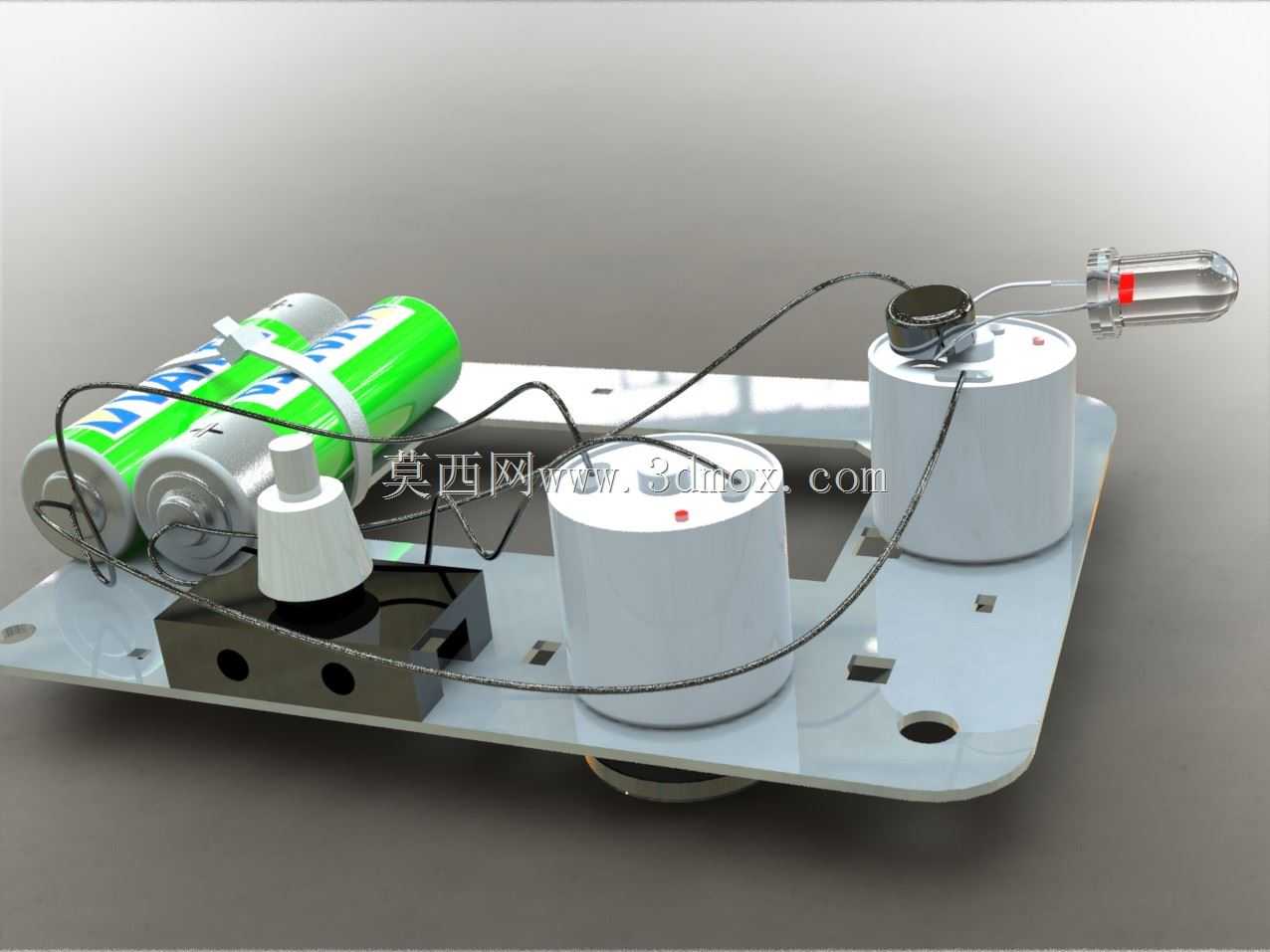

　　适配绝大多数院校现有通用实训台的安装规格，不需要为了这套装置单独改造实训场地。充电回路的设计上，特意预留了外露的接线端子，没有把所有电路都封装在外壳内部，学生在实操过程中可以自主完成接线、通断测试、故障排查等操作，不像成品充电器那样完全封闭无法观察内部回路；配套的LED负载直接并联在输出端，当电池处于充电状态时，LED会随充电电压的变化呈现不同的亮度，充满后维持稳定的高亮状态，就算没有万用表，学生也能通过视觉反馈快速判断充电进度，非常适合入门级的原理演示场景。考虑到教学场景下的误操作概率较高，整个装置的外壳边缘都做了R3的圆角处理，没有尖锐的棱角，避免学生接线操作时被划伤；内部的电路走线都预留了足够的安全间隙，

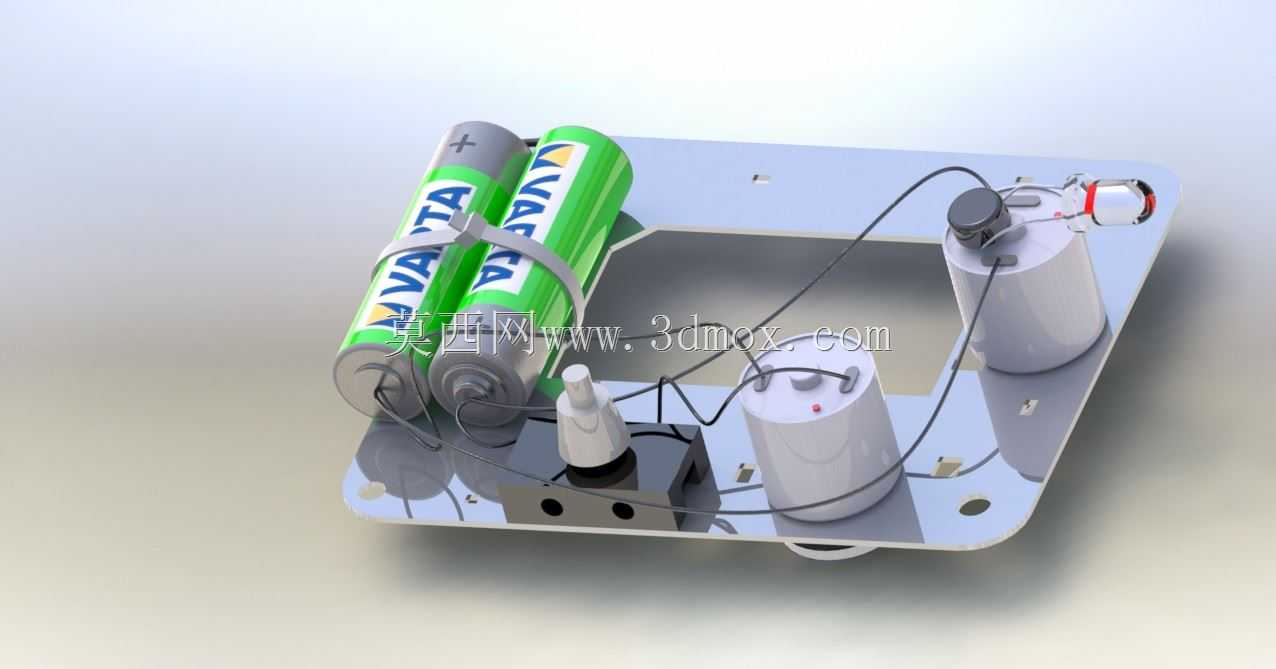

　　高压侧和低压侧之间做了明确的隔离标识，就算学生出现接线错误，也不容易出现短路烧蚀的问题，整体的容错率比常规民用充电器高很多。装置的电池安装位做了适配瓦尔塔同规格小型电池的定位卡槽，电池放入后不会出现晃动移位的情况，接线端子的位置和电池极柱的位置完全对应，学生接线时不需要额外拉扯导线，就能完成极柱的连接，减少接线过程中出现虚接、短接的概率。在实际的实训应用中，这套装置除了可以完成基础的电池充电演示之外，还可以拓展用来做LED负载特性测试、电池充放电循环寿命简单测试等拓展实训内容，不需要额外增加太多配件就能完成多个教学知识点的覆盖，对于教学经费有限的院校来说，实用性很强。整个结构的建模过程中，所有的安装孔位、配合间隙都按照实际加工的公差要求做了预留，不管是采用3D打印制作外壳原型，还是采用ABS注塑做小批量生产，都不需要额外调整结构尺寸，直接导出工程图就能投入加工；各个零部件之间的配合没有采用过盈配合的设计，全部采用间隙配合加螺丝锁紧的方式，装配难度很低，就算是没有太多装配经验的学生，也能在短时间内完成整个装置的组装，快速获得实操的成就感，提升实训课程的参与度。
