手枪内部击发传动机构三维结构

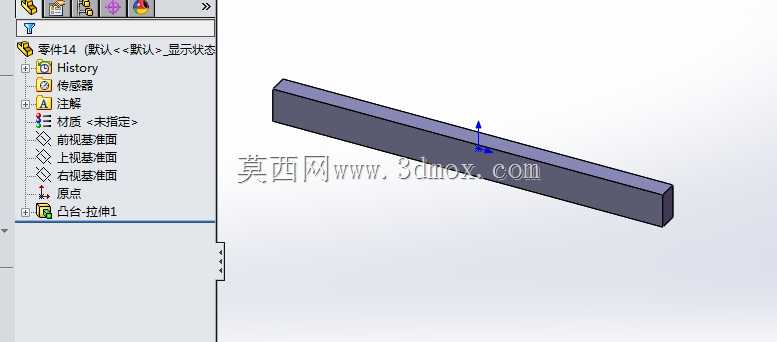

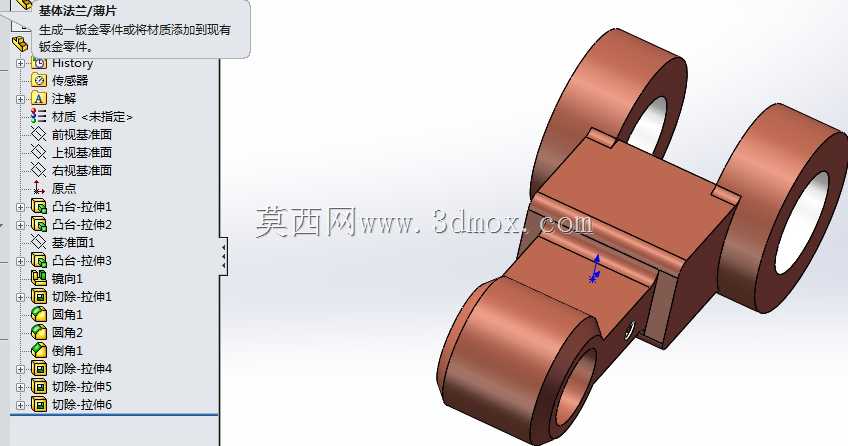

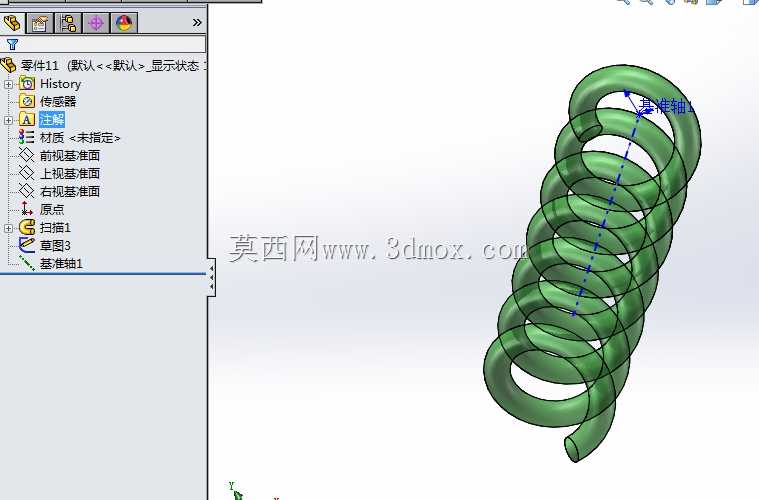

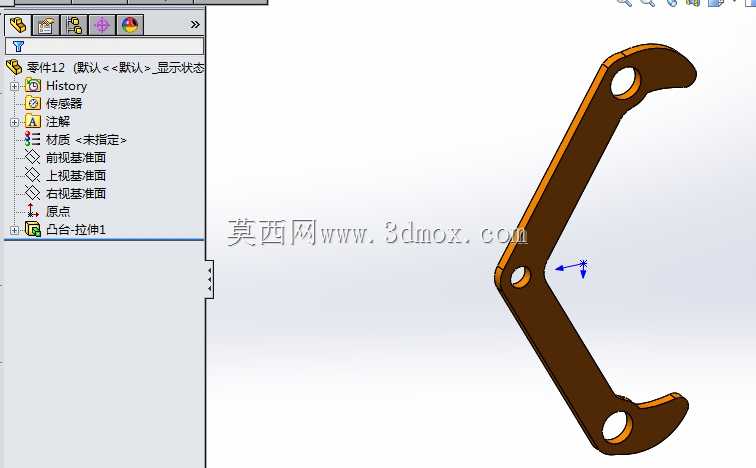

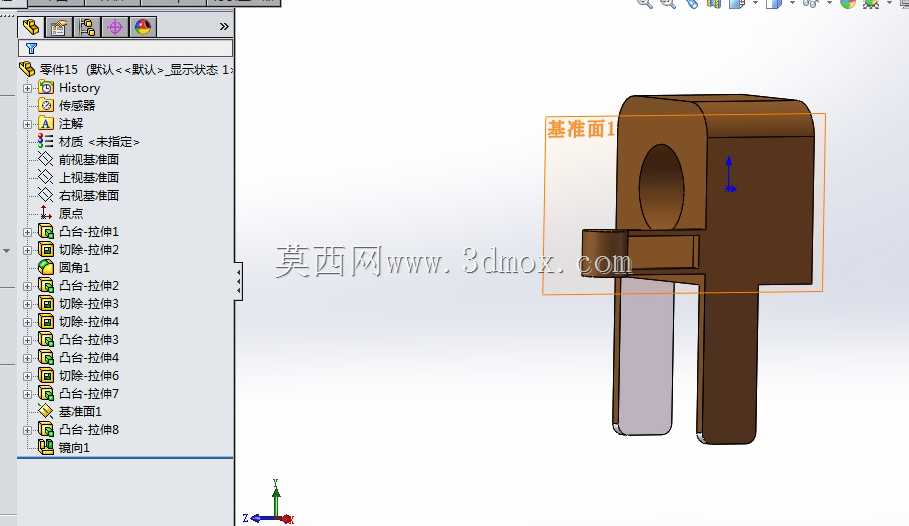

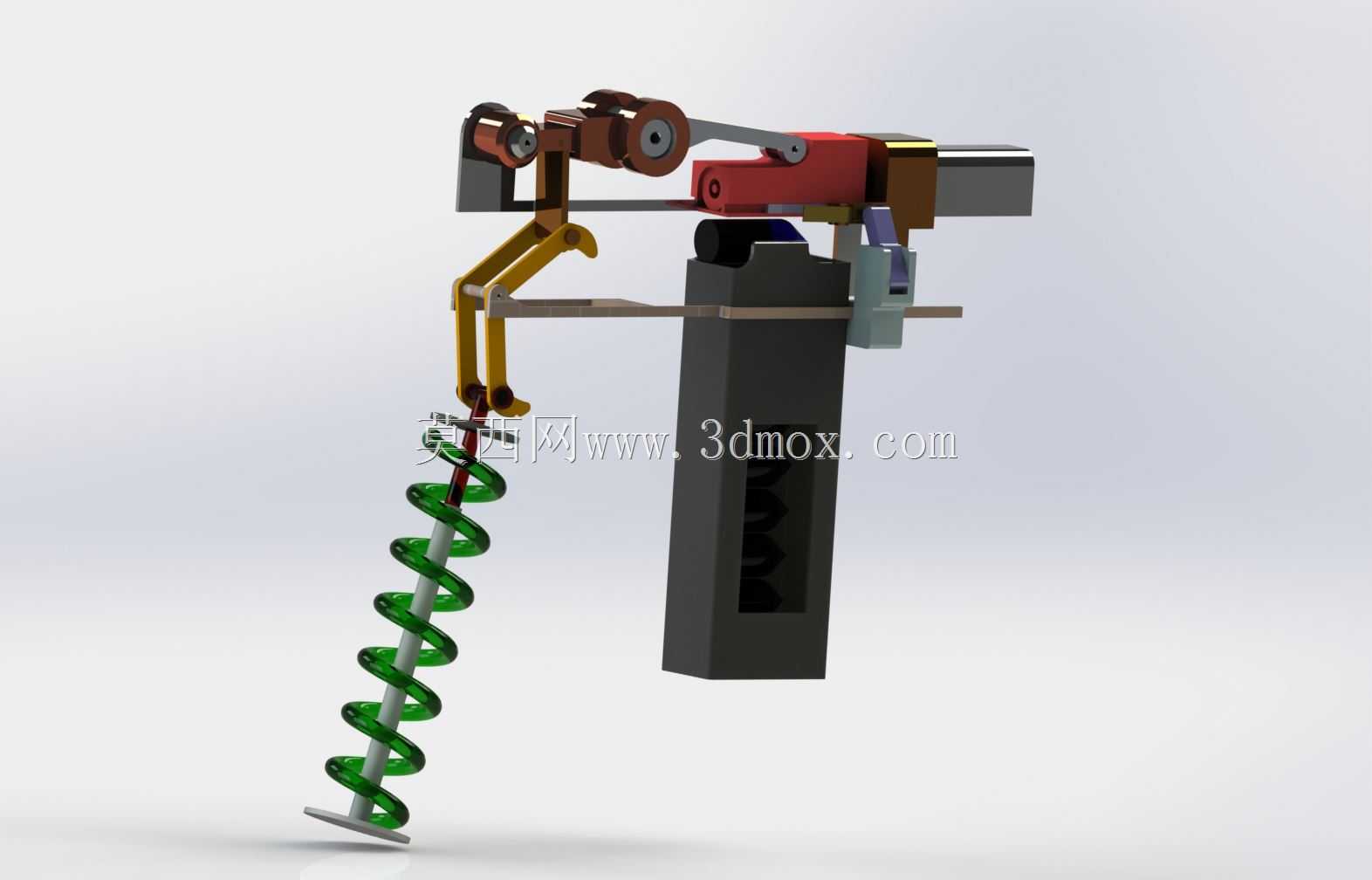

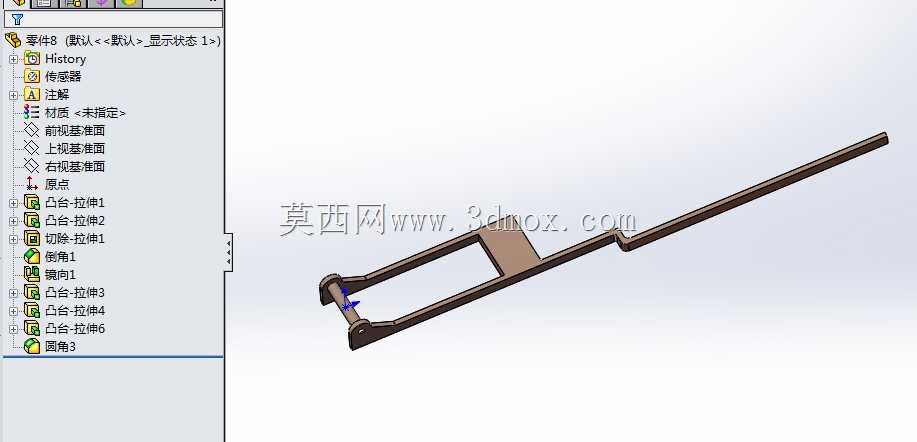

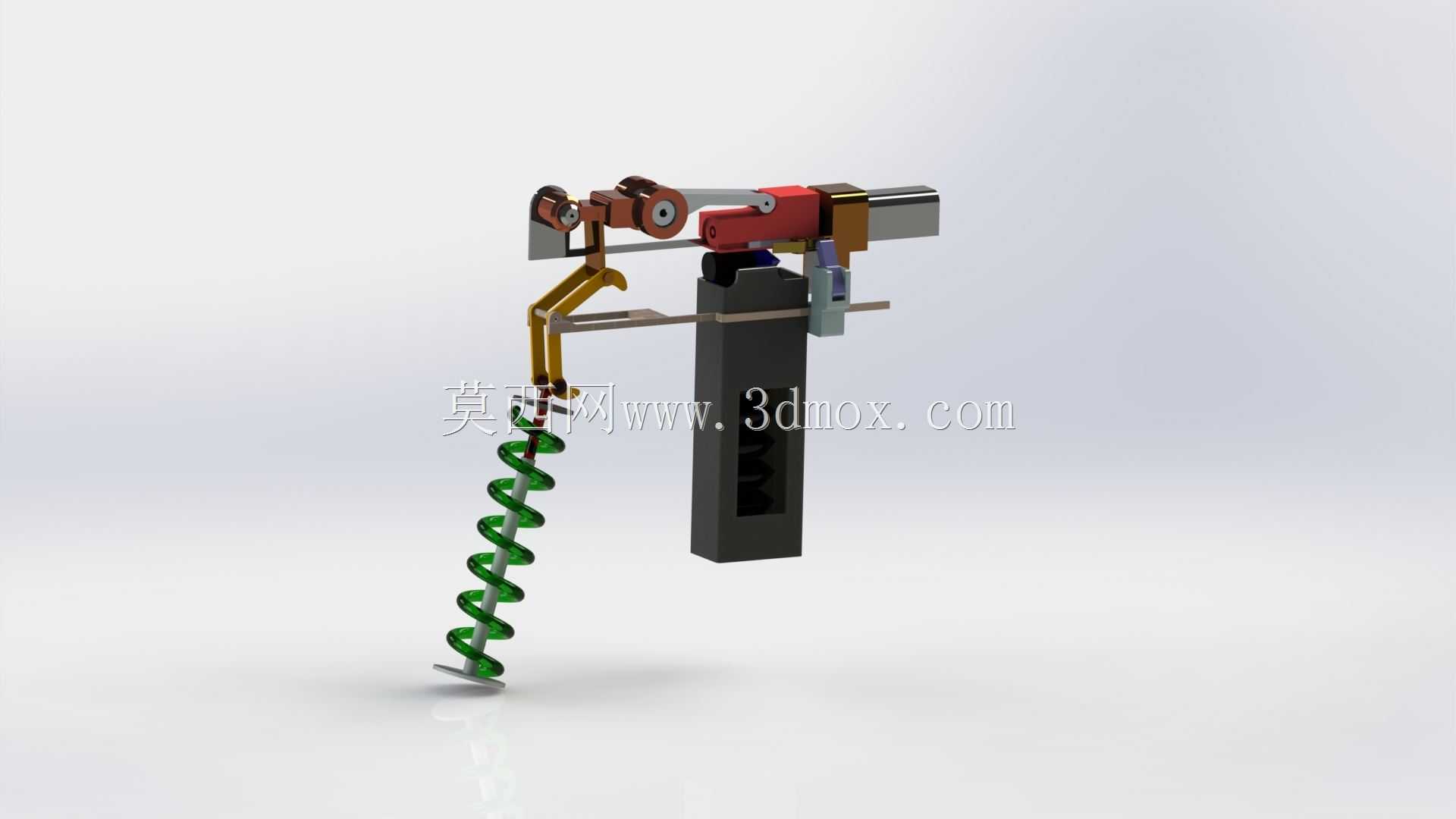

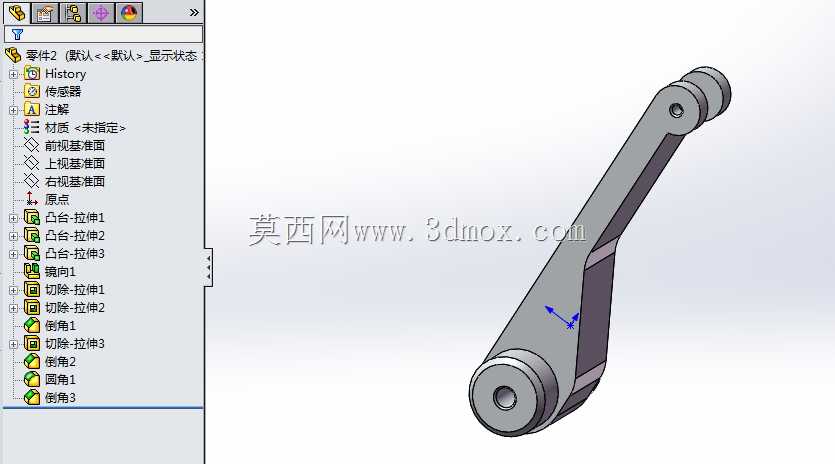

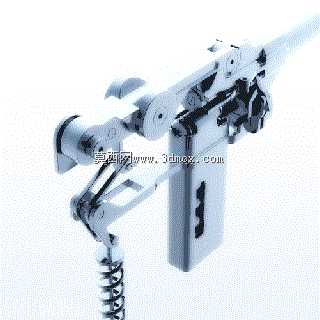

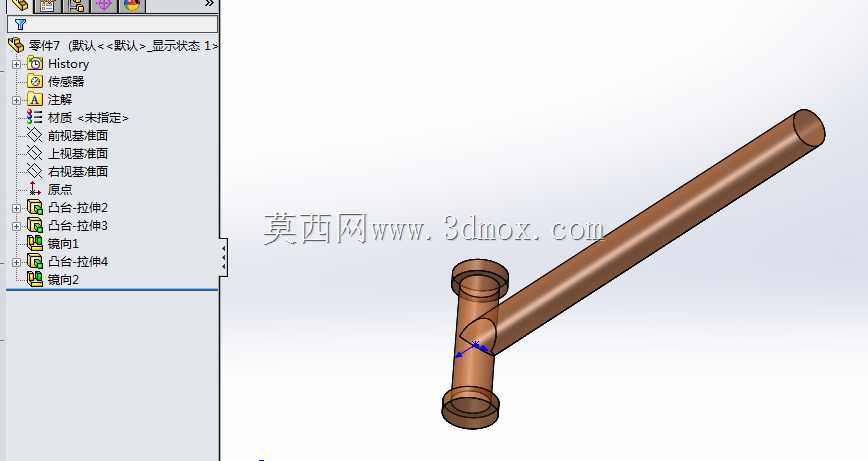

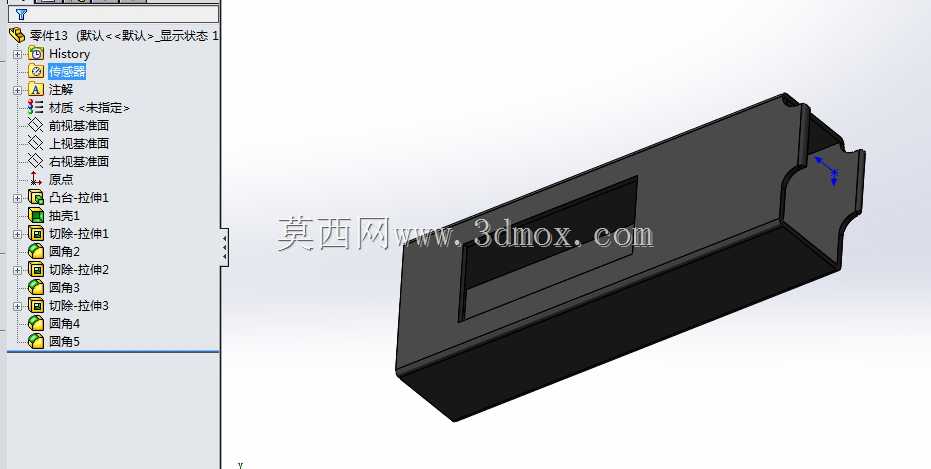

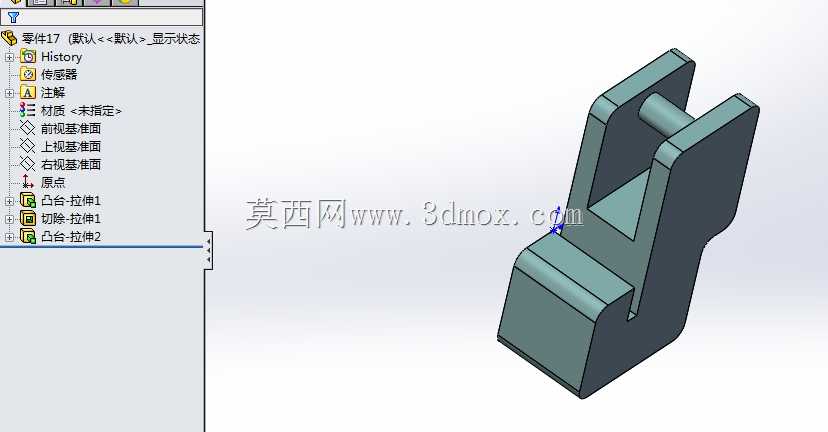

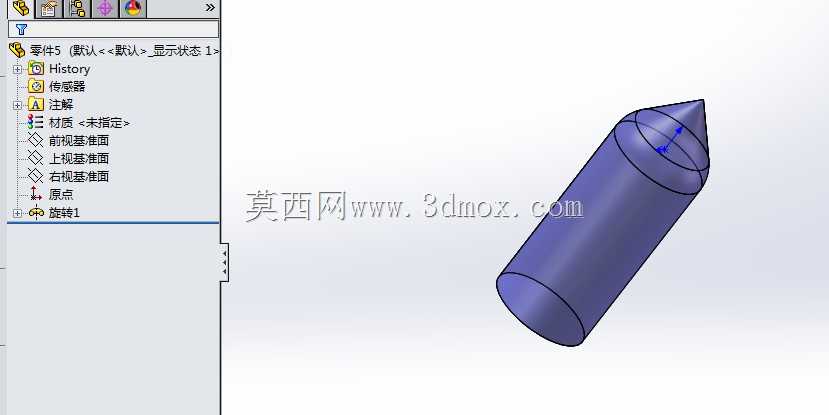

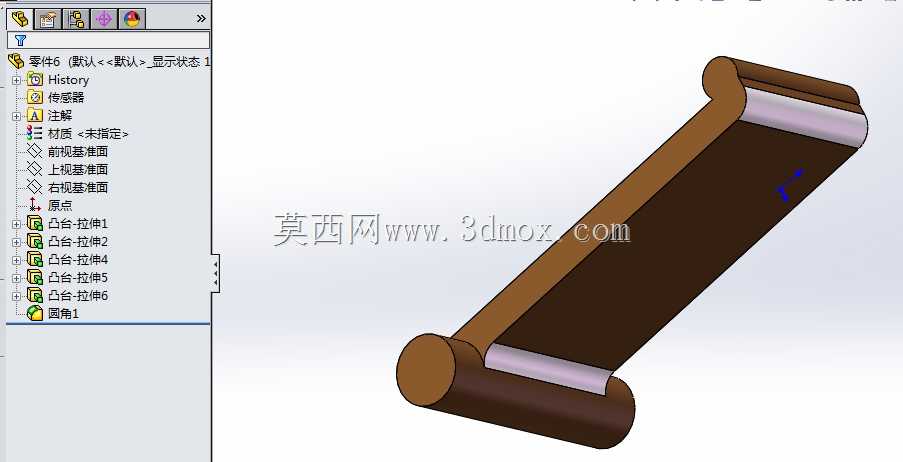

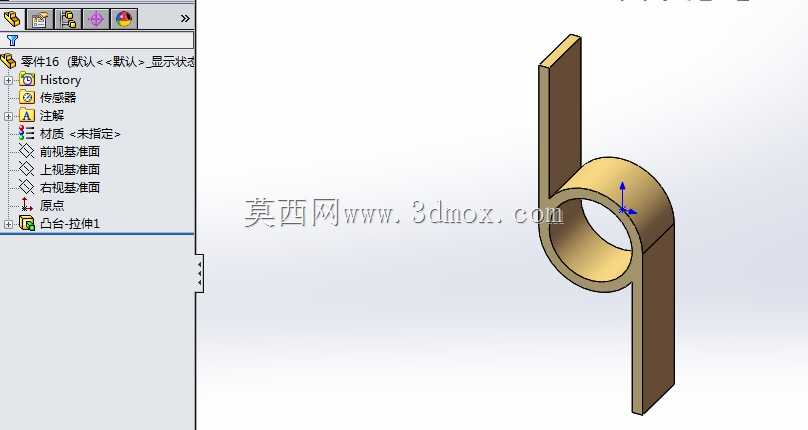

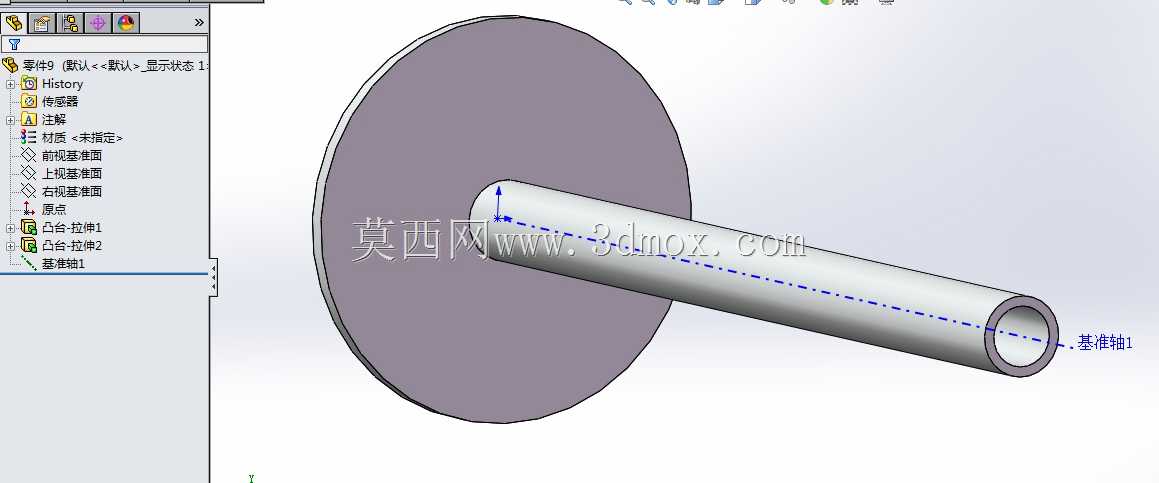

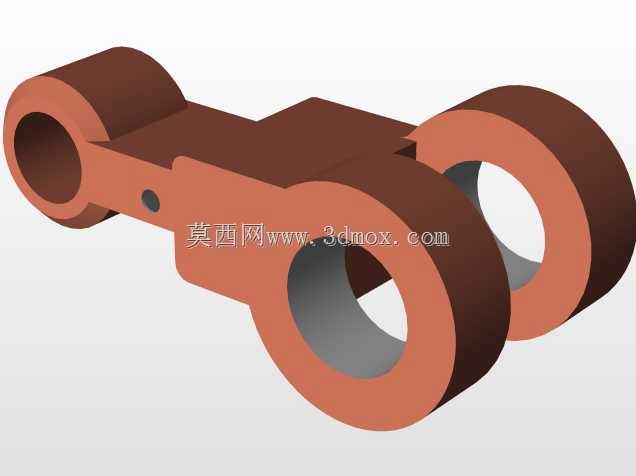

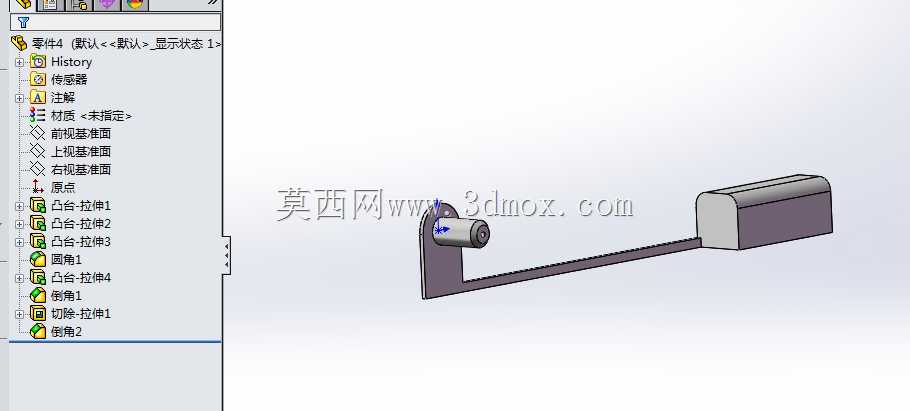

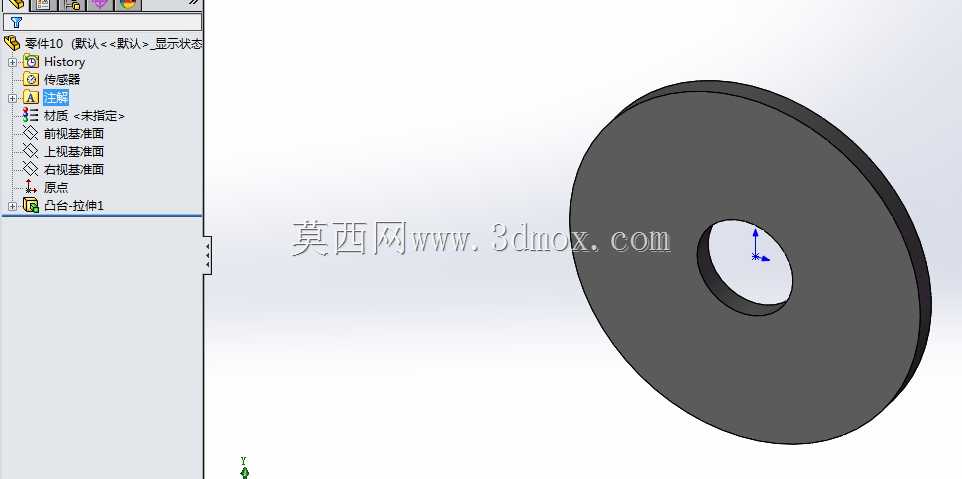

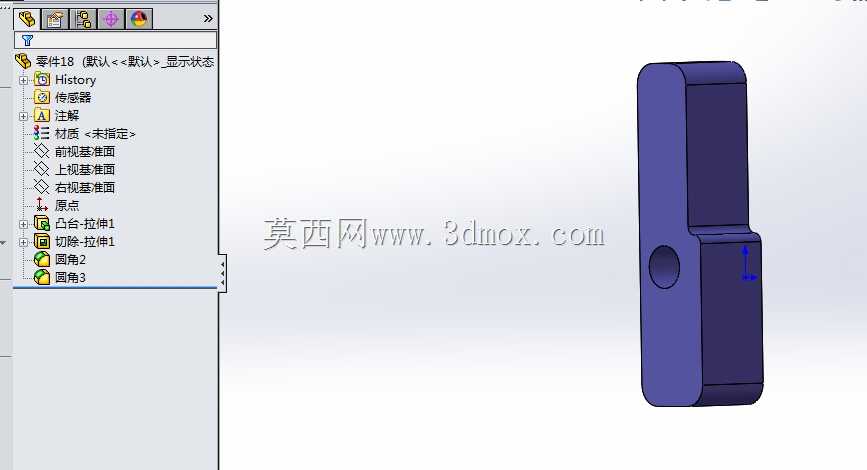

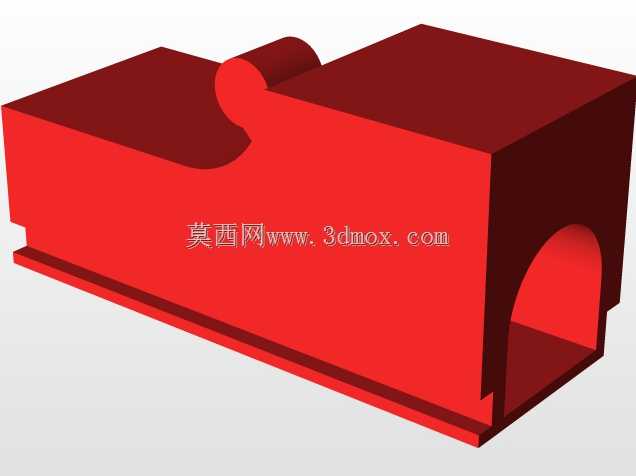

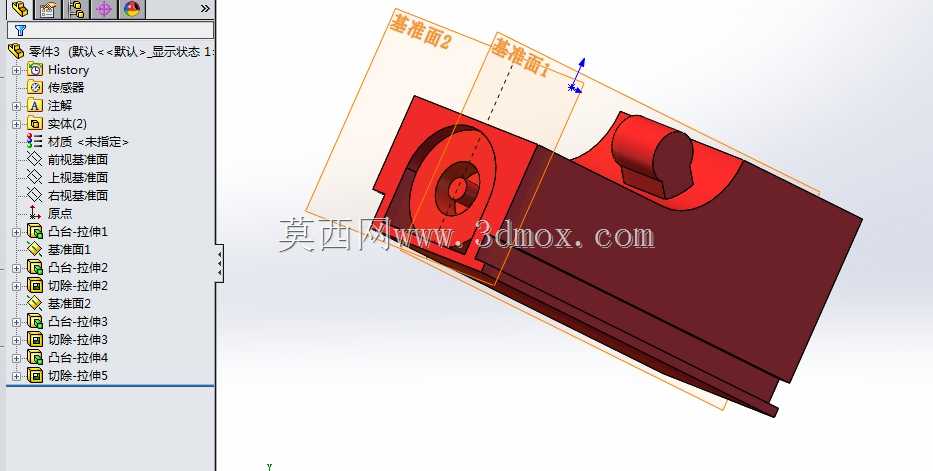

　　这套结构还原了手枪核心的击发传动逻辑，在轻武器结构教学、机械原理演示场景中，能够直观展现往复式击发动作的动力传递路径，帮助从业者理解扳机、击锤、弹匣组件之间的联动关系，也可作为机械原理课程中连杆传动、弹簧蓄能结构的具象教学载体，替代传统的平面剖视图，让结构联动过程更具直观性。从功能特性来看，整套结构完整复现了扣压扳机后，阻铁释放击锤、击锤在弹簧力作用下回转击打击针、击针触发底火完成击发，同时套筒后坐完成抽壳、推弹入膛的整套循环动作，其中绿色螺旋复进簧承担套筒后坐后的复位蓄能作用，黑色弹匣组件内置托弹簧与托弹板，能够模拟供弹过程中弹药的抬升、对齐供弹口的动作，各铰接点的配合间隙按照实际枪械的公差要求设置，避免运动过程中出现卡滞、

　　干涉问题。设计过程中优先保证运动逻辑的准确性，先梳理各组件的运动时序：扳机扣压行程分为自由行程与工作行程两段，自由行程阶段扳机仅绕自身转轴回转，不接触阻铁，避免误触触发击发；工作行程阶段扳机上端推动阻铁回转，解除对击锤的限位，击锤在扭簧作用下绕转轴加速回转，打击击针尾部。击锤的回转角度经过反复校核，既要保证击打击针时具备足够的动能，也要避免回转角度过大与套筒尾部发生结构干涉。复进簧的刚度参数按照模拟载荷匹配，既能够在套筒后坐到位后提供足够的复位推力，也不会因为刚度过大导致后坐过程的阻尼异常，影响整个动作循环的流畅性。外形尺寸方面，整套结构按照紧凑型手枪的实际比例缩放建模，整体横向宽度不超过35mm，

　　纵向长度从枪口到握把底部不超过180mm，高度方向从照门到复进簧底端不超过160mm，各组件的安装边界严格按照实际枪械的装配关系设置：扳机转轴的安装孔位与握把基座的同轴度公差控制在0.02mm以内，击锤转轴与阻铁转轴的中心距偏差不超过0.03mm，保证阻铁与击锤的扣合量稳定在1.2mm-1.5mm的合理区间，既不会因为扣合量过小导致跌落容易走火，也不会因为扣合量过大导致扳机力超标，影响操作手感。弹匣与握把的配合采用导轨定位方式，弹匣两侧的定位凸筋与握把内壁的导轨槽间隙控制在0.1mm-0.15mm，既保证弹匣插拔顺畅，也不会因为间隙过大导致供弹过程中弹匣晃动，出现供弹故障。各运动副的摩擦系数按照金属件之间的干摩擦参数设置，

　　在运动仿真过程中能够真实反映各组件的受力变化，比如扳机力的变化曲线、击锤回转的角速度变化、复进簧的压缩量随时间的变化关系，都可以通过仿真结果直接读取，为后续的结构优化提供数据支撑。在结构细节处理上，所有铰接位置都做了圆角过渡，避免应力集中导致零件断裂，击针的突出量按照安全规范设置，保证在非击发状态下击针前端不突出弹膛底平面，避免出现早发火的安全隐患。阻铁与击锤的扣合面做了角度处理，扣合面的倾角设置为75度，保证阻铁在弹簧力作用下能够可靠扣住击锤，同时在扳机推动下能够顺利滑脱，不会出现楔紧问题。这套结构没有做外壳包覆，完全裸露内部传动组件，就是为了在教学演示、结构研究过程中，能够清晰观察到每一个零件的运动状态，不需要拆解结构就能看清各组件之间的联动关系，对于刚接触轻武器结构、或者学习连杆传动、弹簧蓄能机构的从业者来说，能够快速理清复杂的运动传递关系，理解机械结构中时序配合、公差匹配、刚度选型的实际工程逻辑，避免只看平面图纸产生的空间结构误解。
