四柱式压装铆接作业压力机结构设计

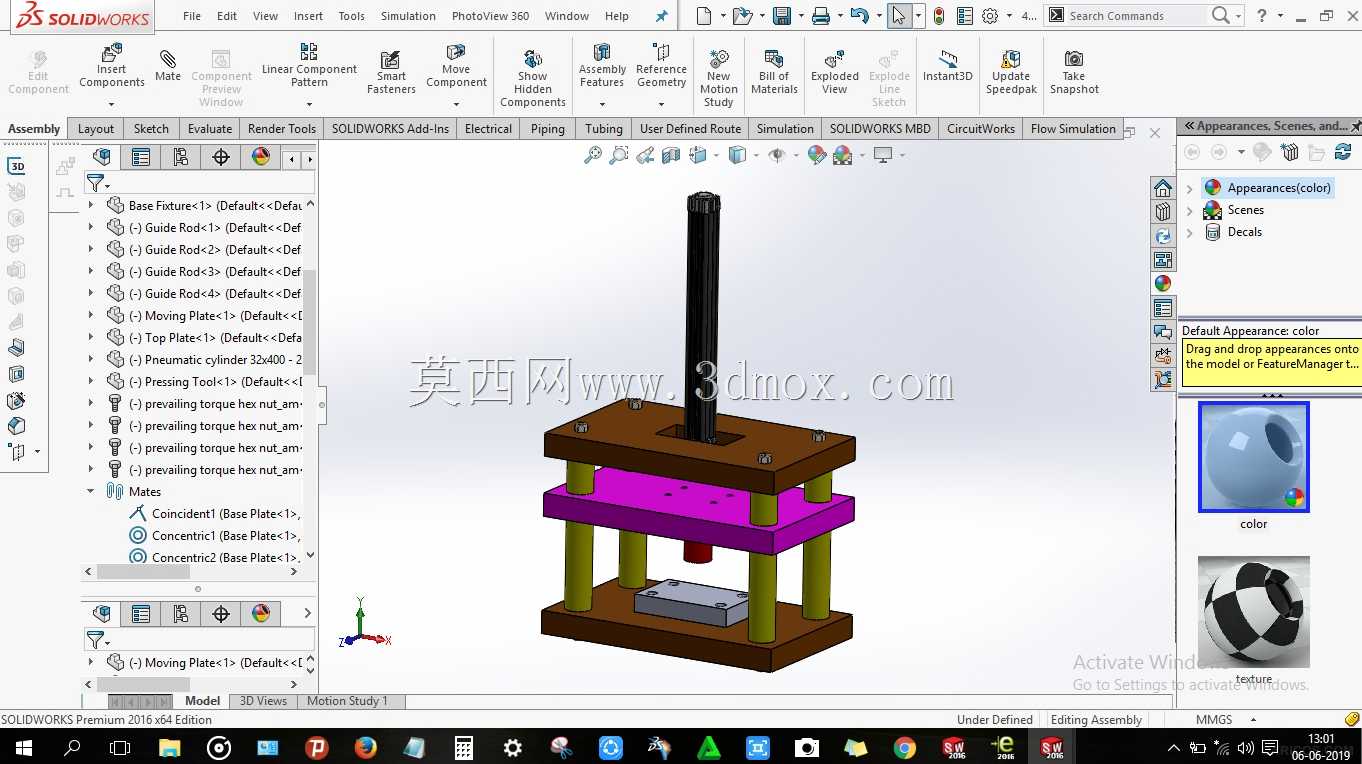

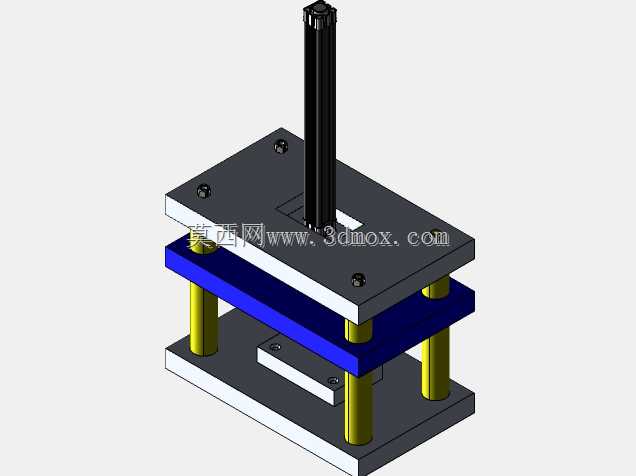

　　在五金零部件加工、小型电子组件装配、钣金件成型的生产场景中，这类四柱导向的压装设备是产线上的核心工装之一，区别于开式C型压力机的悬臂受力结构，四柱式的对称导向布局能完全抵消压接过程中的侧向偏载，避免压头倾斜导致的工件压装错位、铆接面贴合度不足等常见工艺问题。从结构设计逻辑来看，设备采用上下两层固定台板搭配四根导向立柱的框架形式，上层台板预留驱动元件安装位，可适配气缸、液压缸或伺服电缸作为压接动力源，中间活动压板通过导套与四根立柱配合，沿垂直方向做直线往复压接动作，活动压板与下固定台板之间预留了工装夹具的安装空间，可根据不同工件的压装需求更换定制压头与定位治具，无需改动主体框架即可适配多品类小批量的压接作业需求。

　　实际生产中这类设备主要承担两类核心作业：一是薄壁钣金件的冲压成型、浅拉伸工序，针对厚度1.5mm以内的冷轧钢板、铝合金板材，可完成小型壳体的压型、冲切缺口作业；二是五金组件的铆接压装，包括销轴与支架的过盈压装、空心铆钉的翻边铆合、塑胶件与金属嵌件的热压装配等，相比手动压接工具，设备的压接行程与压力输出稳定，能保证同批次工件的压装尺寸一致性，降低人工操作的劳动强度。从安装边界来看，设备整体采用方正的立式布局，底部台板预留了设备固定的安装孔位，可直接固定在标准工业工作台面上，不需要额外做地基浇筑，整体占用的横向空间较小，适合在紧凑型装配产线、实验室打样工位布置；导向立柱采用调质处理的光轴搭配自润滑导套，

　　日常维护仅需定期清理导柱表面的冲压碎屑、涂抹润滑脂即可，不需要复杂的校准流程，长期使用后若出现导套磨损，仅需更换同规格导套就能恢复导向精度，维护成本远低于大型闭式压力机。设计过程中重点考虑了压接过程的受力均匀性，四根立柱对称分布在台板四个角位，活动压板的受力点始终处于四根立柱围成的受力区域内，压接时不会出现台板翘曲变形的问题，下固定台板表面做了磨削处理，平面度控制在0.02mm以内，保证定位治具安装后的基准精度，同时在活动压板与驱动元件的连接位置设计了浮动接头，可抵消驱动元件输出轴与活动压板的微小同轴度误差，避免导套承受额外的径向力，延长导向组件的使用寿命。针对不同的工艺需求，设备的压接行程可通过调整驱动元件的限位螺母进行调节，最小行程可控制在0.1mm的调节精度，适配不同高度工件的压接需求，不需要更换主体结构件就能完成工艺切换，在多品种小批量的加工场景中具备很强的适配性。
