带内螺纹翼型手拧调节旋钮结构

　　这类翼型手拧旋钮在工业现场的应用场景覆盖极广，从小型试验台的工装夹具锁紧、流体管路的手动截止阀调节，到自动化设备旁的手动限位机构、检测治具的快拆压紧结构，甚至民用机电设备的面板固定、运维检修口的快装锁紧，都能见到这类结构的身影。区别于需要配套扳手才能操作的外六角螺母，这类旋钮的核心设计逻辑就是实现无工具手动操作，在需要频繁拆装、手动调节松紧度的工位上，能大幅降低操作门槛，减少运维人员随身携带工具的负担，也能避免扳手操作时对零件外观的磕碰损伤。

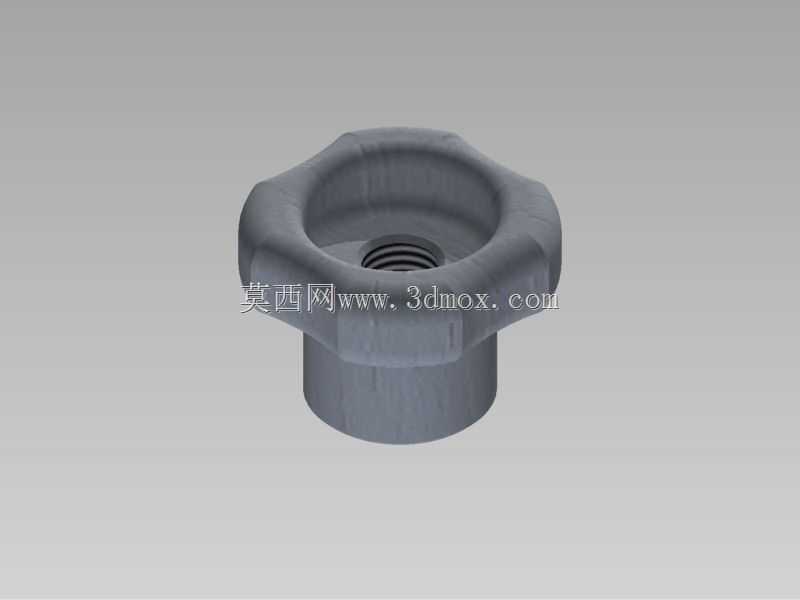

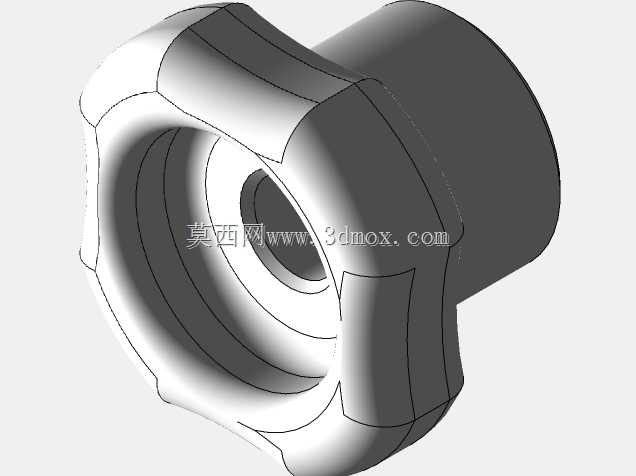

　　从结构设计来看，这款旋钮采用了中心内螺纹的通孔设计，螺纹段位于旋钮下部的圆柱凸台内，上部的操作部分做了三瓣式翼型外轮廓，每两个翼瓣之间的内凹弧度完全贴合成年人指腹的弯曲形态，拧动时三个手指可以分别卡在三个翼瓣的受力面上，施加扭矩时不会出现打滑的问题。不同于市面上常见的滚花高头旋钮，这种翼型结构的力臂更长，同等手力下能输出更大的锁紧扭矩，对于需要一定预紧力、又不能用工具过度拧紧的连接场景，这个结构的扭矩输出区间刚好适配手动操作的合理范围，既不会因为力臂太短拧不动，也不会因为力臂过长导致用力过大拧坏螺纹或者被连接件。

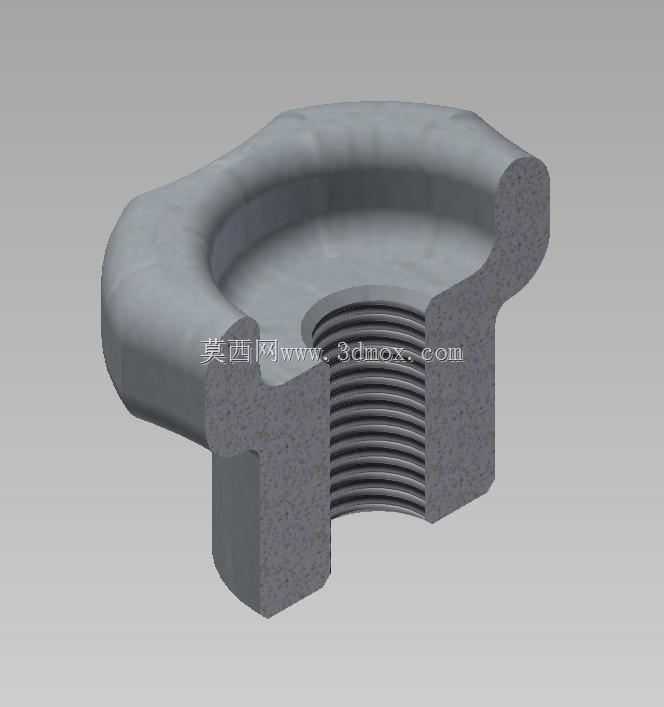

　　从截面结构能看到，旋钮上部的操作区域做了内凹的环形减重槽，这个设计并非单纯为了省料，实际工程应用中，这个环形槽可以避免旋钮顶面与被连接件的大面积接触，减少拧动时的摩擦阻力，同时也能在注塑或者粉末冶金成型的时候，减少壁厚不均导致的缩孔缺陷，提升零件的成型良率。下部的螺纹凸台外径略小于上部翼型的外接圆直径，安装时这个凸台可以直接插入被连接件的安装定位孔内，起到径向定位的作用，不需要额外做定位结构就能保证旋钮与安装面的同轴度，避免螺纹安装时出现偏斜导致的螺纹咬死问题。

　　安装边界方面，这类旋钮的外接圆直径通常根据配套螺纹的规格做匹配，比如适配M6到M10的常用公制螺纹时，翼型部分的外接圆直径一般控制在30mm到50mm之间，这个尺寸区间刚好适配成年人单手握持拧动的操作范围，过大的话会占用过多安装空间，过小则无法提供足够的拧动力臂。下部螺纹凸台的长度需要根据被连接件的厚度做匹配，设计时要保证螺纹啮合长度不小于螺纹公称直径的1.2倍，确保连接强度足够，同时凸台的端面要做小倒角，既方便安装时对准螺纹孔，也能去除加工毛刺避免划手。

　　实际选型应用时，这类旋钮的材质通常根据使用场景选择，常规工况下用增强尼龙注塑成型就能满足强度要求，重量轻、绝缘性好，适合机电设备面板使用；有耐腐蚀、高强度要求的工况则会选用锌合金压铸或者304不锈钢粉末冶金成型，表面做喷砂或者哑光处理，避免反光晃眼，也能提升握持的摩擦力。设计建模时需要注意翼瓣的过渡圆角不能过小，所有操作接触的边缘都要做R2以上的圆角，避免操作时划伤手指，同时翼瓣的根部要做加强筋结构连接到中心螺纹凸台，避免大力拧动时翼瓣从根部断裂。螺纹部分的公差要按照中等配合精度选取，保证手动拧动时顺畅无卡滞，又不会出现间隙过大导致的松动问题，对于有防松要求的场景，还可以在旋钮端面镶嵌橡胶阻尼垫，拧紧后靠橡胶的摩擦力防止震动松脱。
