德国M1883左轮手枪枪管三维模型

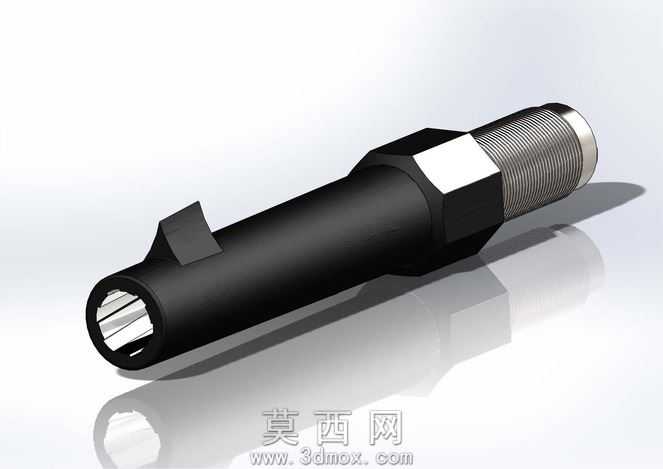

本模型为德国ReichsrevolverM83左轮手枪的枪管部件，采用SolidWorks进行全参数化三维建模，建模过程严格参照该型手枪的原始设计图纸与实物测绘数据，还原了枪管的全部结构细节。建模阶段首先绘制枪管主体的回转截面草图，通过旋转凸台命令生成枪管基础基体，随后对枪管尾部的定位六角结构进行拉伸切除与倒角处理，精准还原了该部位的装配定位特征；枪管前端的外螺纹段采用螺旋线扫描切除方式生成，螺纹牙型、螺距、牙深均严格匹配原厂设计参数，保证与枪身前端螺套的装配适配性。枪管上部的准星基座采用单独的拉伸凸台命令生成，准星本体通过草图绘制后拉伸成型，边缘做了符合实物的圆角过渡处理，还原了早期枪械准星的加工特征。枪管内的膛线结构采用螺旋扫描切除方式制作，还原了该型手枪枪管的膛线缠距与阴线阳线结构，完整呈现枪管内部的弹道设计特征。材质渲染阶段，枪管主体金属部位采用发黑处理的碳钢材质，调整材质的粗糙度、金属度参数，还原老式枪械表面哑光发黑的质感，金属反光度设置为较低数值，避免出现不符合实物的高亮反光；前端螺纹部位做了轻微的磨损质感处理，通过添加细微的凹凸贴图还原枪械长期使用后的磨损痕迹，准星部位与枪管主体材质保持一致，整体光影效果采用三点布光方式渲染，背景为纯白色渐变地面，添加柔和的地面反射效果，突出枪管的结构轮廓与材质质感。设计思路上以还原历史枪械的结构特征为核心，所有尺寸均严格遵循历史实物的测绘参数，未做任何简化或艺术化修改，各结构特征的倒角、圆角均匹配19世纪末枪械加工的工艺特征，既保证了模型的外观还原度，也保留了完整的装配结构参数，可用于军事装备展示、历史枪械研究、三维动画制作等场景，模型的各特征均保留了完整的建模参数，可根据需求进行编辑修改，适配不同的使用场景需求。
