双浮筒式潜水抽砂作业平台结构设计

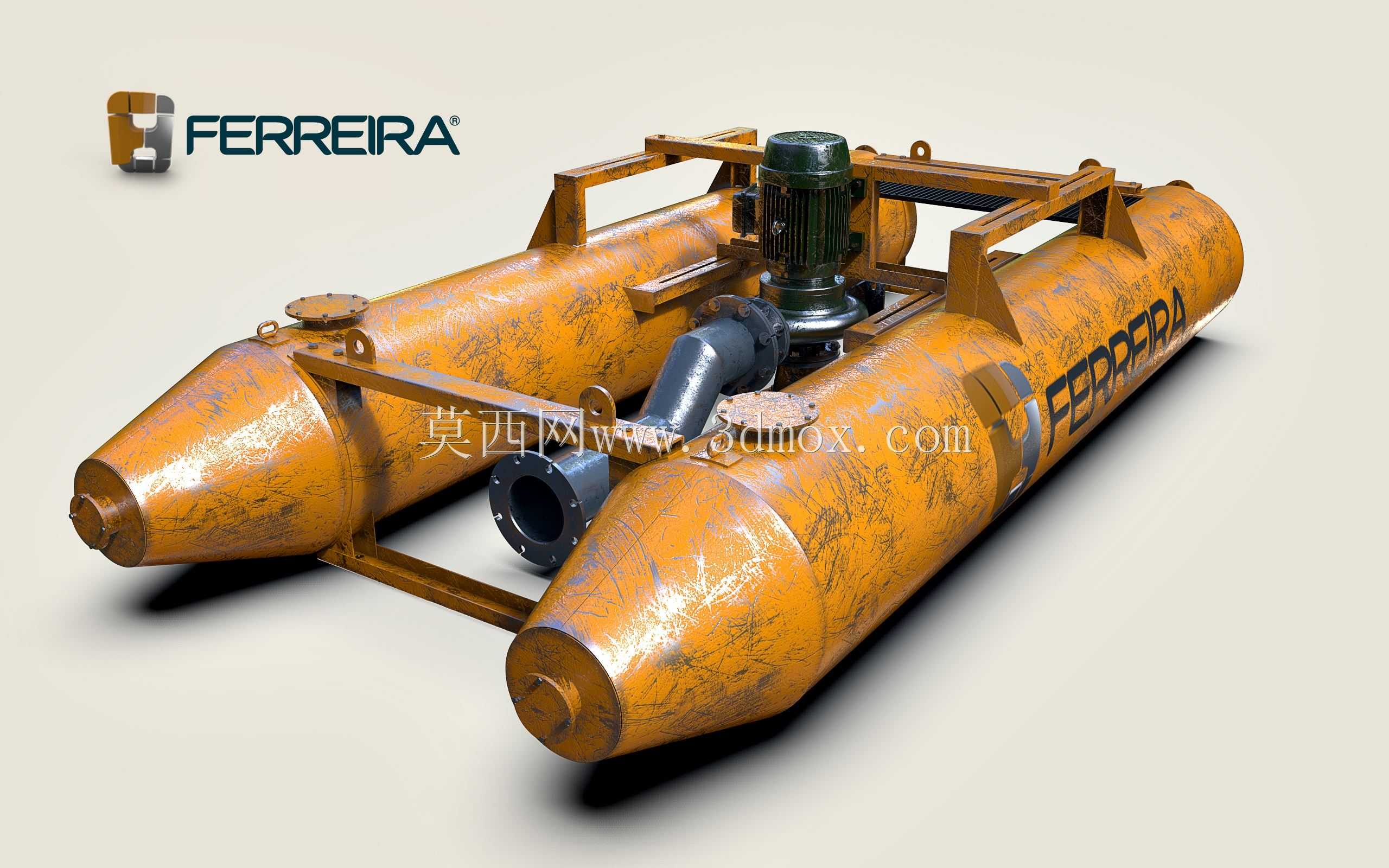

　　这套浮筒搭载式作业平台主要面向内河浅滩、小型池塘、尾矿库淤积区、人工湖等常规挖泥船无法进入的浅水作业场景，解决传统固定式抽砂设备转场困难、吃水要求高、易被水下杂物磕碰泵体的痛点。整套设备以两个平行布置的锥形封头浮筒作为核心承载结构，浮筒采用圆柱形筒体搭配两端锥形封头的结构形式，相比平头浮筒能有效降低航行或移位时的水流阻力，锥形端部也能减少水面漂浮杂物的挂扯，在浅水区触底时也能顺着锥面滑过障碍物，避免筒体被硬顶变形。两个浮筒之间通过型钢焊接的框架结构刚性连接，框架预留了潜水泵的安装工位，泵体垂直布置在两浮筒中间的空位，进水口朝向水面下方，出水口通过法兰连接的钢制弯管转向侧方，可外接输送软管将抽取的水砂混合物输送到指定堆存区域。

　　浮筒顶部设置的安装架除了固定泵体，还预留了起吊吊耳，方便整套设备通过岸边吊机或者小型起重设备整体吊装下水，不需要在水面进行零散部件的拼装作业，降低水上安装的安全风险。浮筒的容积设计经过浮力核算，除了承载泵体、安装框架的自重，还要预留足够的富余浮力应对抽取介质时的管路重量、作业时人员临时踩踏检修的载荷，以及水面波浪带来的瞬时冲击力，保证作业时泵体的进水口始终处于水面以下合适深度，不会因为浮力不足导致泵体吸入空气，也不会因为浮心过高出现侧翻风险。框架结构的型材选型考虑了水上作业的腐蚀环境，所有焊接位置都做了连续焊处理，避免存在缝隙积水加速锈蚀，浮筒表面做了耐磨防腐涂层处理，能抵御水中泥沙的长期冲刷磨损。泵体的安装位置做了可调节设计，

　　可根据作业区域的水深情况调整泵体的入水深度，在淤积层较厚的区域可以下放泵体到合适的抽吸高度，在水深较浅的区域可以适当抬高泵体，避免泵体直接触碰水底硬质淤积层造成叶轮磨损。整套设备的外形尺寸控制兼顾了小型作业区域的通行能力，宽度方向不会超过乡村河道的常见狭窄桥段宽度，长度方向保证转向时的灵活性，不需要大功率的牵引设备就能完成水面移位，作业时可以通过岸边的缆绳固定位置，也可以搭配小型推进装置实现缓慢移动作业。在结构设计过程中，重点校核了浮筒与框架连接位置的疲劳强度，因为水上作业时会持续受到水流波动带来的交变载荷，连接位置如果强度不足很容易出现焊缝开裂的问题，同时对泵体运行时的振动传递做了优化，泵体与安装架之间设置了减震垫，

　　避免泵体的高频振动直接传递到浮筒结构，长期振动导致浮筒焊缝疲劳漏水。浮筒顶部设置了检查口，可以定期检查浮筒内部是否存在积水，及时排查渗漏隐患，端部的锥形结构也做了加厚处理，应对靠岸时的碰撞摩擦。这套设备相比传统的固定式抽砂平台，不需要搭建临时的水上支撑结构，转场时可以整体吊装到运输车辆上，运抵作业现场后直接下水就能投入使用，大幅缩短了前期准备的周期，特别适合零散分布的小型清淤、抽砂作业场景，也可用于鱼塘清淤、河道小型疏浚、尾矿库回采等作业工况，能有效降低浅水区域抽吸作业的设备投入成本。
